重型输送线高度可调支撑锚定结构

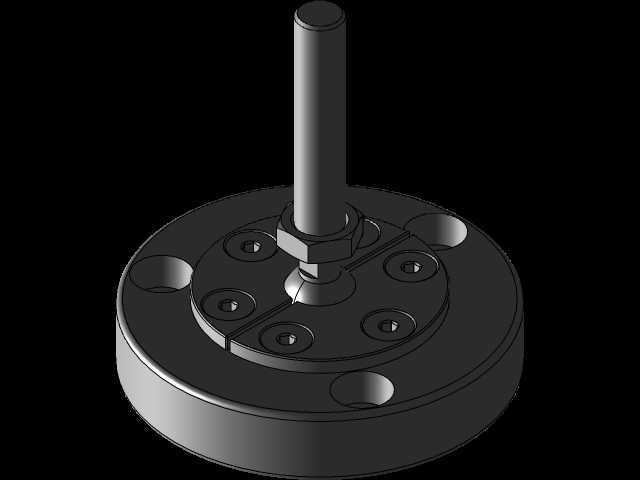

　　在散料输送、重型工件流水线、仓储分拣输送系统的现场安装调试环节，地面基础的平整度偏差、长期重载运行后的地基沉降、不同工位的高度对接需求，一直是困扰设备安装人员的常见问题，这款可调重型输送锚定结构，正是针对这类工况开发的支撑固定部件。不同于普通轻型输送机的可调脚杯，该结构从承载等级、锚定可靠性、调节便利性三个核心维度做了针对性设计，整体采用圆盘式大底座布局，底部法兰盘预留多组沉头安装孔，可通过膨胀螺栓与混凝土地面做刚性连接，底座直径覆盖常规支撑点的受力扩散范围，能将上部输送设备的动载、静载均匀传递到地面基础，避免局部压强过大造成的地面破损或支撑下陷。中间的高度调节组件采用螺柱配合锁紧螺母的结构，调节螺柱与上部安装法兰做球面配合，

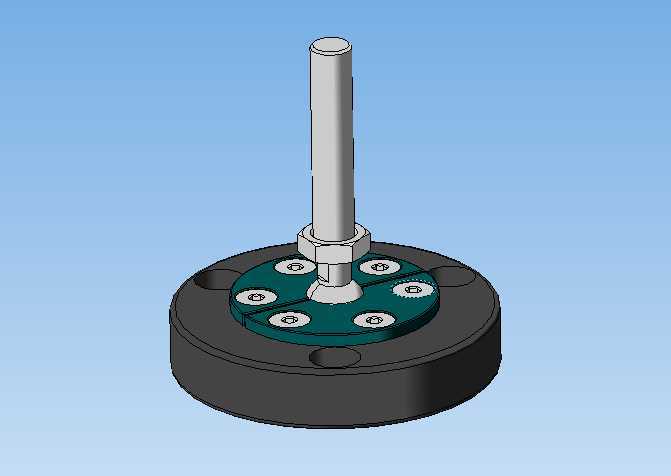

　　可在一定角度范围内自适应安装面的倾斜偏差，即使地面存在小角度不平整，也能保证上部支撑面与输送机机架的完全贴合，不会出现局部点接触造成的应力集中。上部的转接法兰采用分瓣式压盖设计，通过多组内六角螺钉将调节螺柱的球头端牢牢压合在法兰座内，既保留了角度自适应的活动余量，又能在高度调节到位后通过锁紧螺母实现双向锁止，避免设备运行过程中因振动出现螺柱回转、支撑高度偏移的问题。从安装边界来看，该支撑锚的整体高度调节行程覆盖了常规输送线安装的高度补偿范围，最低安装高度适配地面完成面到机架底部的最小净空要求，最高调节高度可满足地基沉降后的二次抬升需求，无需额外加装垫片或切割支撑脚，现场调试时只需松开锁紧螺母，转动调节螺柱即可实现高度的连续微调，

　　调整到位后拧紧锁紧螺母即可完成固定，相比传统的焊接式固定支撑，能大幅缩短现场安装调试的周期，也为后期设备维护、高度调整预留了操作空间。在实际工况应用中，这类支撑锚主要用在重型板链输送机、重载辊筒线、大型工件装配输送线的底部支撑点，单组支撑的额定承载能力可满足吨级以上的重载需求，不仅能承受设备自身的重量，还能承受输送物料加载、工件移位过程中的冲击载荷，底座与地面的刚性锚定设计，可避免输送机启停过程中出现的整体移位、机架晃动问题，保证输送线运行的稳定性。设计过程中，结构工程师重点考量了重载下的部件强度问题，所有受力部件均采用刚性材质，球头配合面做了硬化处理，避免长期重载挤压出现接触面凹陷、调节卡滞的问题，

　　法兰盘上的安装孔采用长圆孔与圆孔组合的布局，既可以适配安装时的孔位偏差，也能保证锚定螺栓的锁紧可靠性，外轮廓所有边角均做了倒角处理，避免现场安装时的尖锐边角划伤操作人员。不同于市面上常见的轻型调节脚，这款结构没有采用塑料或薄钢板冲压件，所有受力金属件均为实心机加工或厚钢板焊接后加工成型，调节螺柱采用大直径梯形螺纹，相比普通三角螺纹拥有更好的自锁性能和承载能力，即使在长期振动工况下也不容易出现螺纹滑牙、锁止失效的问题。在输送线的整体布局中，这类支撑锚通常按照一定间距布置在机架的纵梁下方，对于有冲击载荷的上料工位、重载移位工位，还可以加密支撑点的布置密度，配合该锚定结构的大承载能力，保证整线的支撑刚度，避免机架出现挠度变形影响输送运行。
