欧姆龙J7KCR12反向换向双起动器结构模型

　　在工业低压电气控制场景中，电机正反转控制是产线传动、输送设备、起重机构等场景的核心控制需求，这类反向换向双起动器正是为满足三相异步电机频繁换向、双回路互锁控制的需求设计的集成式器件，相比采用两个独立接触器拼装的换向回路，集成式双起动器在结构紧凑性、互锁可靠性、安装便捷性上都有明显优势，尤其适合安装空间受限的电控柜内部布局，能大幅减少柜内布线工作量，降低独立器件拼装带来的接线错误风险。

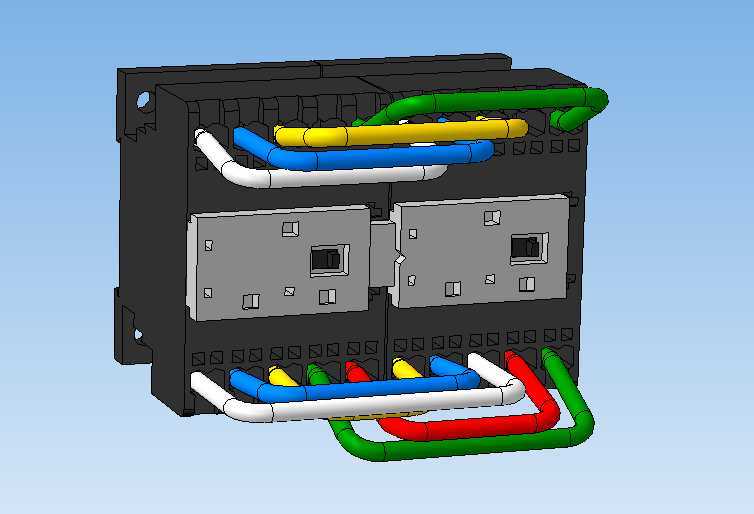

　　从实际功能来看，这款器件集成了两组带机械互锁的电磁起动单元，可直接实现电机正转、反转的切换控制，自带的机械互锁结构能从物理层面避免两组触点同时闭合造成的电源相间短路问题，相比单纯依靠电气回路互锁的方案，安全冗余度更高，适配频繁正反转切换的工况，比如自动化产线上的往复输送机构、小型起重设备的升降控制、机床进给机构的方向切换等场景，都能见到这类器件的应用。器件上下两侧预留的接线端子区域，分别对应主回路进线、出线以及控制回路接线位，建模时还原的多色布线示意，也对应了三相主回路的相序排布逻辑，黄绿红三色分别对应三相相线，蓝色对应中性线，黄绿双色对应接地回路，符合低压电气布线的色标规范，能给电气设计人员做柜内布线布局提供直观的参考。

　　从设计思路上，这款双起动器采用模块化拼接的结构形式，两组起动单元通过中间的互锁连接机构组合为整体，外壳采用阻燃工程塑料材质，兼顾绝缘性能与结构强度，正面的两个灰色区域是器件的动作指示与手动操作位，可在调试阶段手动触发触点动作，验证回路通断状态，无需给线圈通电即可完成初步功能校验，给现场调试带来不少便利。建模过程中还原了器件表面的端子标识位、安装固定孔位的细节，安装孔分布在器件本体的两侧耳位，采用标准35mm导轨安装兼容设计，同时也支持螺丝直接固定在安装板上，适配不同的柜内安装需求。

　　关于安装边界与外形尺寸，这款器件的整体宽度为两个单极接触器宽度的叠加值，深度方向预留了接线后的线缆弯曲空间，建模时呈现的外接布线弯折半径，也符合低压电气布线的最小弯曲半径要求，避免线缆因弯折过度造成绝缘层破损。器件上下方的接线端子排布间距满足电气安全间隙要求，不同电位的端子之间预留了足够的爬电距离，适配AC400V等级的低压配电系统使用。在做电控柜三维布局时，这类集成式双起动器相比两个独立接触器的组合，能节省约15%的安装宽度空间，同时无需额外加装机械互锁附件，减少了BOM清单的物料种类，降低采购与装配的出错概率。

　　从结构细节来看，器件内部的电磁驱动部分、触点承载部分、灭弧室结构都在外壳的轮廓设计上做了对应，外壳表面的格栅结构对应内部灭弧室的排气通道，能在触点分断大电流时快速排出电弧产生的高温气体，提升触点使用寿命。建模时还原的外部接线形态，也考虑了实际接线后线缆的走向空间，在器件上下方预留了足够的线缆走线区域，避免布线时与柜内其他器件产生干涉，给电气布局设计提供了更贴近实际装配状态的参考，能有效减少后期柜体装配时出现的布线干涉、空间不足等问题。对于从事低压电控柜设计、设备电气改造的工程人员来说，这类精准还原安装尺寸与外形细节的三维模型，能直接导入到电控柜装配模型中做布局校验，提前排查安装干涉、布线空间不足等潜在问题，缩短设计迭代周期，减少现场装配的整改工作量。
