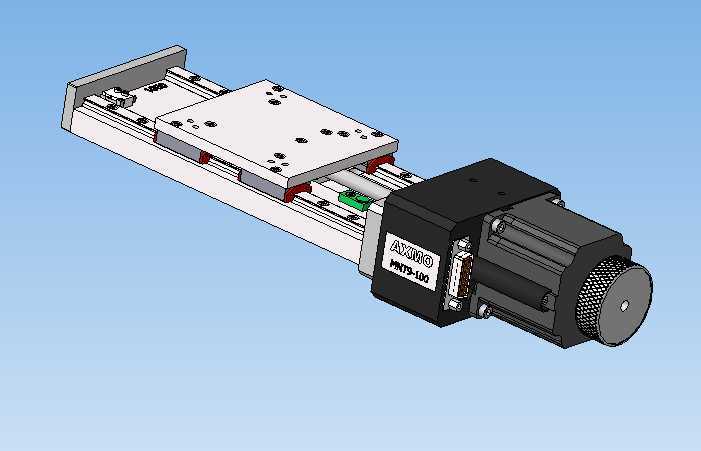

100毫米行程AXMO MNT9-100线性电动执行机构

　　在3C电子精密装配、实验室微量取样平台、小型包装线工位进给这类对直线位移精度有较高要求的场景里，这类小行程线性电动执行机构的选用频率一直不低。不同于气动滑台需要配套气源、调压阀组的复杂外围配置，这款集成了驱动单元的执行器只需要接入控制信号与动力电源即可完成位移输出，对于紧凑型设备的布局设计来说，能省下不少阀岛、气管排布的安装空间。

　　从结构设计逻辑来看，这款执行器采用了伺服直连的驱动布局，驱动端的伺服电机通过联轴器直接与内部传动丝杠连接，省去了同步带传动带来的背隙误差，也减少了后期张紧轮维护、同步带磨损更换的运维工作量。滑动部分采用双直线导轨副承载，滑台台面分布有规则的内螺纹安装孔位，可直接适配不同规格的工装夹具、检测探头或者拾取吸嘴，不需要额外设计转接板来匹配安装接口，能缩短非标设备的设计迭代周期。

　　考虑到小行程设备的安装边界限制，这款执行器的整体截面尺寸控制得十分紧凑，驱动端的电机与执行器本体采用同轴布局，没有侧向突出的传动结构，在多轴并排搭建XYZ位移平台的时候，相邻轴之间的安装间距可以压到最小，不会出现驱动部件干涉的问题。本体两端设计有端部安装块，既可以通过底部的安装孔直接锁附在设备基板上，也可以借助端部的螺纹孔实现侧装或者倒装，适配不同设备的安装空间走向。

　　滑台的行程限位没有采用外置的光电传感器支架，而是将限位触发点集成在本体内部的导轨侧方，既避免了外置传感器容易被工装剐蹭移位的问题，也让整体外观更加整洁，不会有多余的线缆、支架突出本体轮廓。驱动端的电机尾部预留了手动调节旋钮，在设备调试、断电复位的场景下，不需要给系统上电就可以通过旋钮手动转动丝杠，调整滑台的位置，对于初期的工位对位、故障排查来说操作十分便捷。

　　在实际选型适配的时候，需要注意这类集成式执行器的负载匹配特性，因为采用的是精密丝杠传动，水平安装工况下的额定负载要优于垂直安装工况，垂直使用时需要额外考虑滑台自重与负载带来的丝杠轴向力，搭配电机的抱闸功能避免断电滑台下坠。滑台的运动重复定位精度依托导轨副与丝杠的配合精度，可以满足大部分精密装配、检测工位的位移要求，不需要额外加装外置位移尺做闭环反馈，就能达到常规工位需要的定位精度，能帮用户省去外置反馈元件的采购与安装成本。

　　本体的防护设计考虑到了工业现场的粉尘问题，导轨与丝杠的传动部位都被滑台与本体的密封结构覆盖，日常工况下少量的浮尘不会进入传动副内部造成磨损，适合在普通的工业装配车间环境下长期使用，不需要额外加装防尘罩等防护配件。线缆接口采用直插式的连接器设计，接线时不需要拆开电机端盖做内部接线，直接将配套的控制线插在接口处即可完成接线，能减少现场接线的工作量，也避免了接线错误导致的驱动部件损坏。
