带端座的输送机用多节支撑辊组结构

　　在散料输送、整箱物料转运的各类连续输送作业场景里，支撑辊是直接承托输送带与上部物料的核心承载部件，其结构合理性直接决定输送带运行的平稳性、使用寿命以及整条输送线的运维成本。本次呈现的支撑辊组结构，针对常规平直输送段的承载需求设计，采用多节辊片串联的组合式结构，区别于传统整根光面辊筒的设计，多节辊片的排布可以在辊面形成连续的支撑平面，每一节独立的辊片可绕中心轴小幅自适应转动，当输送带出现局部偏载、物料落点不均匀时，各辊片可根据受力情况调整转动阻力，一定程度上抵消输送带的横向跑偏趋势，减少输送带边缘与机架的剐蹭磨损。

　　从结构组成来看，整套支撑辊包含中心承载轴、串联排布的多组环形辊片、两端的固定端座三个核心部分。辊片采用等外径设计，单片辊片的轴向宽度控制在合理区间，相邻辊片之间预留极小的装配间隙，避免运行过程中因热胀冷缩出现辊片卡滞；辊片外圈采用耐磨的工程材质接触面，可降低与输送带底面的摩擦系数，减少运行过程中的动力损耗，内圈与中心轴之间设置有低阻力的转动配合结构，保证辊片转动灵活无卡滞。两端的端座承担轴向定位与机架连接的功能，端座上设置有与输送机机架纵梁匹配的安装卡槽，安装时可直接卡入机架预设的安装位，无需额外加工复杂的连接结构，可大幅缩短现场安装更换的工时。

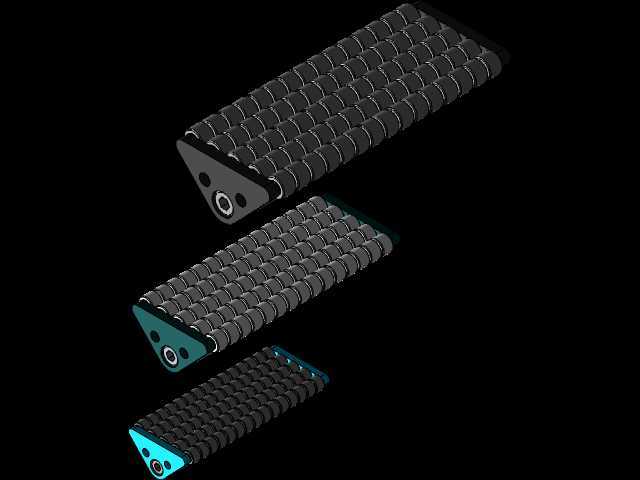

　　设计过程中充分考虑了不同输送线的安装适配性，整套辊组提供了三种不同长度的规格，分别对应不同宽度的输送带使用场景，三种规格的辊片外径、端座连接尺寸保持统一，仅通过调整辊片的串联数量适配不同的支撑宽度，这种模块化的设计思路可以大幅降低备件的储备种类，运维单位仅需储备通用的辊片、端座与中心轴，即可完成不同长度支撑辊的组装更换，减少备件库存占用的资金成本。安装边界方面，端座的安装卡槽尺寸匹配行业通用的输送机纵梁槽钢规格，中心轴的高度与常规槽型托辊组的水平段承载高度保持一致，可直接替换现有输送线上的同规格平直支撑辊，无需对机架结构做任何改造，适配性极强。

　　实际运行过程中，这种多节式支撑辊相比传统整辊，在面对颗粒状散料输送时，散料即便从输送带缝隙少量洒落至辊面，也可从相邻辊片的间隙中自然掉落，不会像整辊结构那样因散料卡滞在辊面与输送带之间造成辊面局部磨损、输送带硌伤的问题；同时多节辊的转动惯量更小，输送机启动阶段的辊组启动阻力更低，可降低驱动电机的启动负载，减少启动过程中的电流冲击。针对高速输送的场景，辊片与中心轴的配合结构做了同轴度优化，整根辊组组装完成后径向跳动量控制在极小范围内，高速运行时不会出现辊面跳动拍打输送带的情况，可有效降低输送线运行过程中的振动与噪音，改善车间作业环境。

　　从安装维护的角度考量，端座采用可拆卸的卡扣式固定结构，更换辊片时无需将整根辊组从机架上完全拆下，仅需打开一端的端座即可将磨损的辊片从中心轴上抽出更换，相比传统整辊磨损后必须整体更换的模式，可大幅降低运维的物料成本与工时成本。在结构强度校核阶段，针对常见的散料堆载密度做了受力仿真，中心轴采用调质处理的合金结构钢材质，在额定承载工况下的最大挠度满足输送设备的设计规范要求，长期满载运行不会出现轴体弯曲变形导致的辊组卡滞问题；端座采用高强度的注塑成型结构，兼具足够的结构强度与耐锈蚀性能，在潮湿、多粉尘的作业环境下也不会出现锈蚀失效的问题，适配矿山、仓储、物流分拣、食品加工等多种行业的输送线使用需求。
