AXMORMF80高精度伺服电动回转台

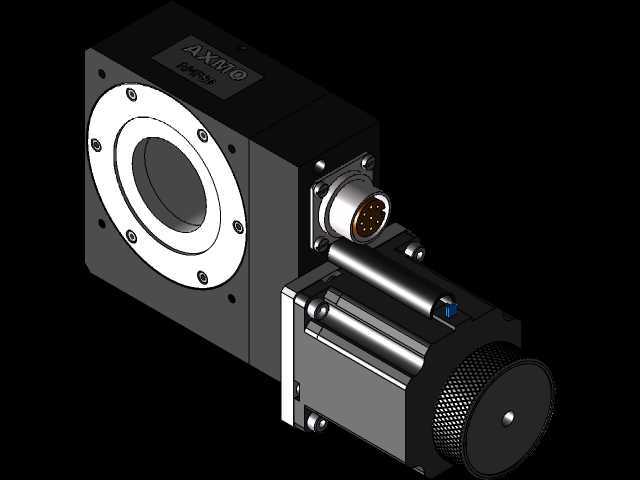

　　在精密装配、光学检测、微电子加工这类对角度定位精度有微米级要求的工位上，这类中空结构的电动回转台是核心执行部件，区别于传统蜗轮蜗杆结构的重载转台，这款RMF80型号的电动转盘主打小空间内的高精度角度分度，适配3C电子零部件的视觉检测工位、小型精密零件的多工位装配转台、激光打标设备的旋转工装等场景，能在紧凑的设备安装空间内提供稳定的回转输出。从结构设计逻辑来看，这款转台采用了侧装伺服驱动的布局，驱动单元与回转主体集成在同一箱体上，没有额外的外置传动支架，大幅压缩了设备的整体安装占用空间，箱体主体采用硬质铝合金一体加工成型，既保证了安装基准面的平面度要求，又控制了整体自重，适合安装在对负载重量敏感的直线轴滑台末端，

　　作为Z轴末端的旋转轴使用。转台的核心回转部分采用中空通孔设计，这个结构是这类精密转台的核心优势之一，中空通道可以走气路、电路管线，或者穿过待加工的长轴类零件，在做环形工件的检测、装配时，线缆不会随着转台回转发生缠绕，也不需要额外加装拖链来走旋转端的管线，简化了设备的整体布线设计。驱动端采用集成式伺服电机搭配高精度交叉滚子轴承的承载结构，交叉滚子轴承可以同时承受轴向力、径向力和倾覆力矩，不需要额外搭配支撑轴承组，转台的转盘安装面直接加工在轴承的回转端面上，安装孔位采用环形均布的螺纹孔设计，适配不同规格的工装夹具安装，不需要额外做转接板就能直接固定常规的气动卡盘、检测治具。从安装边界来看，这款转台的主体安装基准面在箱体底部，

　　底部加工有定位销孔和安装沉孔，安装时可以通过定位销快速和设备安装板做定位，保证转台的回转中心和设备的基准轴重合，避免安装偏心带来的回转精度误差；侧装的伺服电机接口采用标准工业连接器，接线端朝向侧方，不会和底部安装面、顶部转盘的工装发生空间干涉，电机尾部的手动调节旋钮可以在设备断电状态下手动微调回转角度，方便设备调试阶段的初始位置校准。在实际功能表现上，这类转台的回转重复定位精度可以达到角秒级，能满足多工位分度时的位置一致性要求，传动部分采用零背隙的减速结构，正反转切换时没有回程间隙，在做精密雕刻、视觉对位这类需要频繁正反转的工况下，不会因为背隙导致定位偏差。转台的箱体侧面预留了传感器安装槽，可以加装原点传感器、限位传感器，

　　不需要额外设计传感器安装支架，直接将传感器嵌入箱体预留的槽位即可，简化了设计阶段的零件选型和结构设计工作量。转盘的密封结构采用内置式密封圈，能阻挡加工过程中的粉尘、切削液进入转台内部的传动结构，适配有少量切削液、粉尘的机加工辅助工位，不需要额外加装防尘罩就能满足常规工业环境的使用要求。在做设备选型适配时，需要注意转台的允许负载扭矩和转动惯量匹配，这款80规格的转台适配小质量的工装和工件，适合轻载高精度的回转场景，如果是重载工件的回转需要选更大规格的型号，安装时要保证底部安装面的平面度，避免安装面不平导致转台箱体受力变形，影响回转精度和轴承使用寿命。
