ABB UA50-30带螺旋端子接触器结构设计

　　在低压配电与工业控制回路的搭建场景中，带螺旋端子的接触器是承担负载通断控制的核心执行部件，这款ABB UA50-30型接触器的三维结构设计，完全贴合工业现场的实际安装与使用需求。从实际应用场景来看，这类接触器广泛适配电机启停控制、配电回路负载投切、自动化设备动力回路通断等工况，螺旋端子的设计核心是解决大电流回路接线的可靠性问题，相比弹簧压接端子，螺旋压接结构能提供更稳定的接线压紧力，在存在振动的工业现场，能有效避免接线松脱导致的接触不良、发热烧蚀等故障，适配多股硬线、软线的压接需求，无需额外配置接线端头即可完成可靠接线，降低现场施工的物料与时间成本。

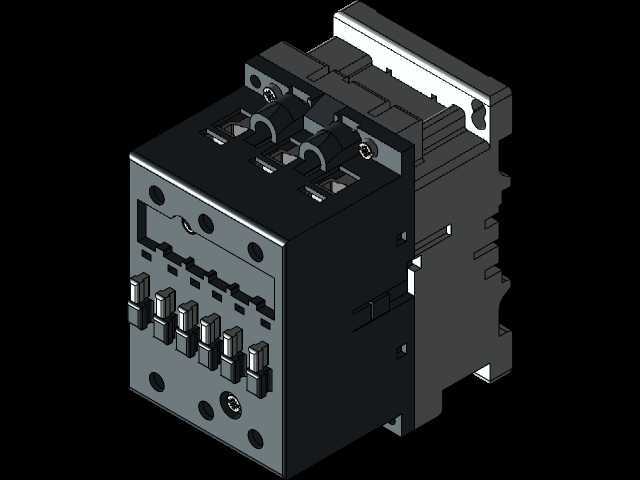

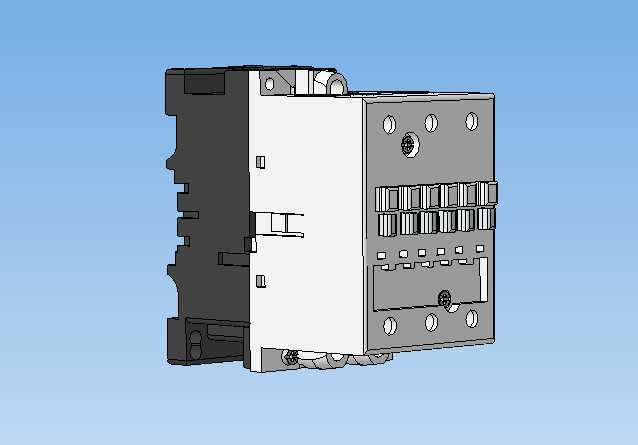

　　从产品功能特性来看，这款接触器的主体结构分为电磁驱动腔、主触点腔、接线端子区三个核心部分，电磁驱动腔位于产品左侧，采用封闭塑壳结构包裹铁芯与线圈组件，既可以避免外界粉尘、金属碎屑进入驱动机构造成卡滞，也能形成电磁屏蔽减少线圈工作时对外的电磁干扰；主触点腔位于中部，采用灭弧栅结构设计，触点分断时产生的电弧可以被栅片快速切割冷却，提升触点分断能力与使用寿命，正面的标识区预留了触点状态指示、线圈电压标识的安装位，方便现场运维人员快速识别设备状态；螺旋端子区分布在产品正面上下两侧，每个端子对应独立的压线腔，相邻端子之间设置绝缘隔筋，避免不同极之间的爬电距离不足引发的短路风险，端子的压紧螺钉采用标准六角带槽结构，既可以用电动螺丝刀快速紧固，也能在狭窄空间用一字螺丝刀完成接线操作，适配不同的现场施工条件。

　　在设计思路上，这款模型的结构完全遵循工业电气元件的模块化设计逻辑，所有安装尺寸、端子间距、外形轮廓都严格匹配行业通用安装规范，底部的标准卡轨安装结构可以直接适配35mm标准DIN导轨，无需额外打孔即可完成柜内安装，同时预留了螺钉安装孔位，在振动较大的工况下可以额外用螺钉加固，兼顾安装便捷性与可靠性。建模过程中对各部件的配合间隙做了精准还原，塑壳的合模缝、端子的压线行程、触点的动作间隙都按照实际产品的公差要求设置，既保证三维模型的装配合理性，也能直接用于电气柜的布局干涉检查。

　　从外形尺寸与安装边界来看，这款接触器的整体宽度、高度、深度都严格匹配UA50-30系列的实际参数，正面端子的接线操作空间预留充足，接线时螺丝刀的操作角度不会被相邻元件遮挡，上下端子的接线方向一致，方便柜内走线的排布，减少线缆弯折半径；侧面的相邻元件安装间距按照低压电器的安全间距要求设置，在柜内密集排布时，不会因为元件间距不足导致散热不良或者绝缘问题。模型还原了产品表面的所有细节，包括塑壳的防滑纹理、端子的标识刻印、安装卡脚的弹性结构，不管是用于电气柜的三维布局设计，还是用于产品教学、结构参考，都能提供精准的结构参考，帮助设计人员提前预判安装、接线、运维过程中可能出现的干涉问题，减少现场施工的整改成本。
