三菱0.75kW带制动蜗轮减速电机结构

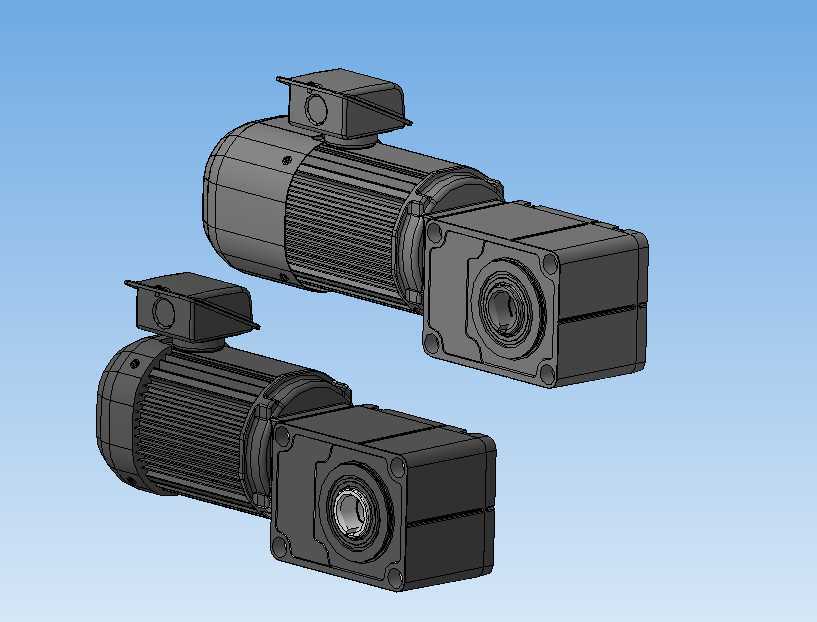

　　在自动化输送线、小型包装设备、轻工装配工位的动力选型环节，这类直角输出的蜗轮减速电机一直是紧凑安装场景下的常用方案，本次呈现的两款同功率不同配置的蜗轮电机，分别对应需要停机锁止和普通连续运转的两类工况，能覆盖大部分中小负载的回转驱动需求。从实际安装场景来看，这类电机的直角输出结构最大的优势是可以大幅缩减动力单元的轴向安装空间，很多设备的侧装工位、机架内部窄腔位置，直连减速电机会让轴向长度超出机架边界，而蜗轮结构的输出轴与电机轴呈90度垂直布局，能把动力单元的排布方向顺着机架型材的走向布置，不用额外预留伸出的电机尾端空间，在食品输送线的辊筒驱动、小型变位机的回转驱动、自动化料仓的升降驱动场景里，

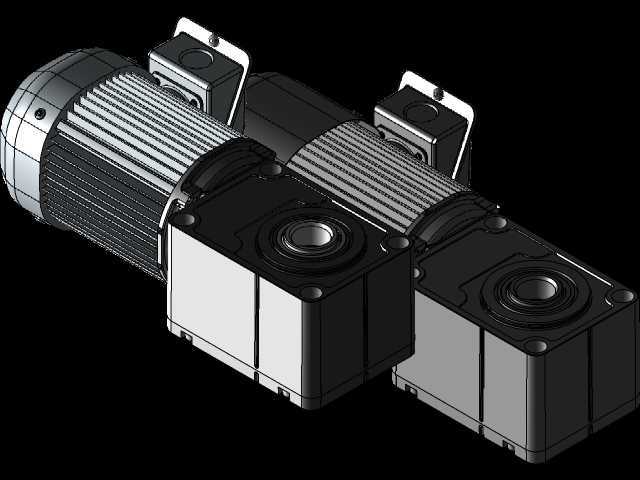

　　这种结构的安装适配性比平行轴减速电机高很多。两款电机的功率均为0.75kW，减速比设定为40，输出转速适配大部分中低速重载的工位需求，带制动器的版本主要用在垂直升降、倾斜输送这类需要断电锁止的场景，比如皮带提升机的驱动端，一旦出现断电情况，制动器可以直接锁止电机尾轴，避免负载下滑造成设备碰撞或者物料跌落，不带制动器的版本则用在水平输送、连续回转的普通工位，成本更低，运转时的额外阻力也更小。从结构设计的角度来看，这类蜗轮电机的箱体采用分体式压铸结构，输出端的法兰面做了加厚处理，安装孔位采用通孔加沉台的设计，既可以用法兰直接对接设备的安装板，也可以通过箱体底部的脚座做卧式安装，适配不同的安装姿态。建模时还原了电机壳体的散热筋结构，

　　这些沿电机轴向排布的凸起筋条不是装饰结构，实际运转时可以增大壳体与空气的接触面积，配合电机尾部的风叶形成导流风道，把绕组产生的热量快速散出，避免长时间运转时绕组温升过高。输出端的油封安装位、轴承室的配合公差都在模型里做了还原，蜗轮与蜗杆的啮合位置预留了合理的侧隙，既保证传动时不会出现卡滞，也能控制反向间隙在合理范围内，满足大部分普通传动工位的精度要求。接线盒的位置设置在电机壳体的顶部，做了倾斜的出线口设计，现场布线时电缆可以顺着机架侧面走线，不会和周边的设备构件产生干涉，接线盒内部的端子排固定位、接地螺柱的位置都做了对应还原，方便电气设计人员做布线排布时参考实际空间。两款电机的安装尺寸保持一致，输出轴的轴径、键槽尺寸、

　　法兰安装孔的中心距完全通用，现场选型时可以根据工况需求直接替换，不用重新加工设备的安装板，也不用调整周边构件的位置，能大幅减少设备改型的设计工作量。从实际使用的维护角度来看，模型里还原了箱体顶部的注油孔、底部的放油螺塞位置，日常维护时不用拆解电机，直接通过注油孔补充蜗轮蜗杆专用润滑脂即可，放油螺塞可以把长期使用后变质的润滑油排出，降低蜗轮副的磨损速度。输出轴采用空心轴设计的版本，可以直接套在设备的驱动轴上，通过键连接传递扭矩，不用额外加装联轴器，进一步缩减安装空间，也能消除联轴器安装不同心带来的振动问题。在做设备三维布局时，这类模型可以直接导入装配体，核对安装边界时要注意预留电机尾部风罩的散热空间，不能把风罩紧贴在机架板上，否则会阻挡风道影响散热，接线盒的位置要预留足够的接线操作空间，方便现场电工接线和后期维护，制动器的接线要单独走控制回路，和电机的动力回路分开布线，避免干扰。
