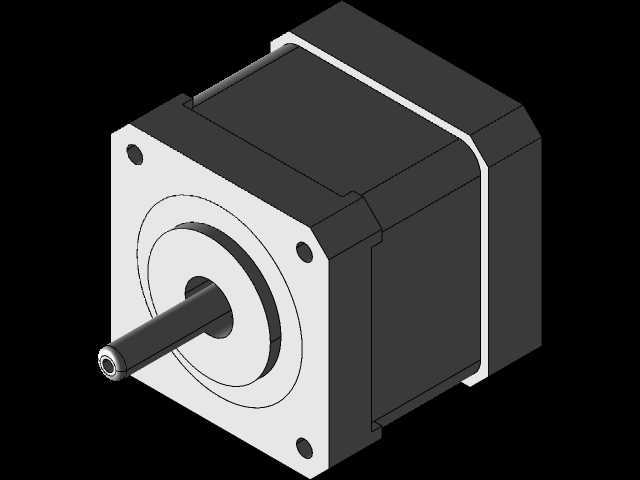

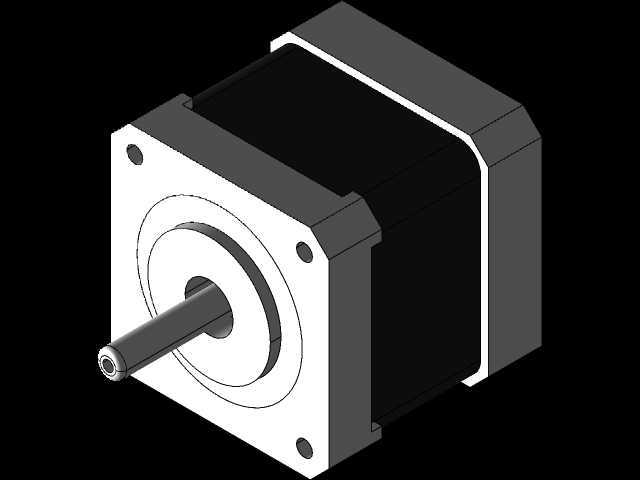

NEMA17标准法兰步进电机三维结构

　　做小型自动化设备结构设计的工程师，对NEMA17规格的步进电机绝对不会陌生，这类42mm法兰尺寸的步进电机，几乎是桌面级数控设备、小型协作机械臂、3D打印运动轴、小型传送带驱动单元里出镜率最高的动力元件之一。这次建模的这款NEMA17步进电机，完全按照市面主流量产型号的实际安装尺寸还原，没有做夸张的结构简化，所有和安装、装配相关的边界尺寸都严格对标实物，能直接导入设备装配体里做干涉检查、布局校核，不用再反复核对样本参数调整模型。

　　从实际应用场景来看，这款电机的适配场景非常明确：法兰安装孔的孔距是标准31mm，四个安装孔的孔径适配M3螺丝，输出轴的直径是5mm，轴端带扁位，刚好匹配市面上绝大多数的同步轮、联轴器、小型齿轮的安装孔径，不管是做XYZ三轴运动平台的Z轴驱动，还是小型分拣机械臂的关节动力，亦或是桌面数控雕刻机的进给轴驱动，这个尺寸的电机都能覆盖扭矩需求。建模的时候特意把电机本体的出线端位置、后端编码器（如果是带反馈型号）的预留空间都做了还原，很多新手建模的时候容易忽略电机尾部的接线弯折空间，导致实际装配的时候线缆和设备机架剐蹭，甚至折弯半径过小造成线芯断裂，这次的模型把尾部的凸起轮廓、接线方向的预留空间都做了1:1还原，做布局的时候能直接把线缆走线路径的空间预留出来，避免后期改图。

　　从结构设计思路来说，这款电机的模型拆分了定子外壳、前端法兰端盖、后端盖、输出轴、轴承位几个核心部分，没有做成不可拆分的整体实体，方便工程师在做装配的时候，单独提取安装面做配合约束，也能直观看到电机内部的腔体边界，设计电机安装座的时候，能精准避开端盖的加强筋凸起，不会出现安装座和电机本体干涉的问题。前端法兰的定位止口尺寸也严格按照标准做了还原，止口直径22mm，突出高度1.5mm，这个尺寸是很多工程师做安装板定位的时候最容易出错的地方，要是止口孔做小了电机装不进去，做大了电机定位会偏心，运行的时候带轮跳动影响传动精度，模型里把止口的公差带对应的实体尺寸做了中性值处理，导入装配体后能直接用来生成安装板的止口挖孔特征，不用再反复查样本核对尺寸。

　　实际选型的时候，这款电机的机身长度对应40mm的常规款，保持扭矩在0.4N·m左右，适合负载不大的精密传动场景，模型里把机身的方形轮廓、端盖的倒角、安装孔的沉头深度都做了细节还原，甚至输出轴的轴端卡簧槽位置都有体现，做输出端连接件设计的时候，能直接核对轴的插入深度，避免联轴器顶到电机前端盖，造成电机转动卡滞、轴承磨损加快的问题。很多工程师做设备设计的时候，习惯找简化版的电机模型，结果到实际装机的时候才发现，简化模型省略了端盖的圆角、接线座的凸起，导致做好的安装板压到接线端子，或者机架和电机本体间隙过小，没法拧安装螺丝，这款模型把所有装配相关的细节都做了还原，包括四个安装孔的沉头深度、端盖固定螺丝的头部凸起高度，都和实物一致，用来做装配仿真、出工程图的安装示意都完全够用。

　　从安装边界来说，电机本体的方形截面是42mm×42mm，机身长度不含输出轴是40mm，输出轴从法兰面伸出的长度是24mm，这些核心安装尺寸都没有偏差，做设备布局的时候，能直接确定电机周围需要预留的装配空间：比如安装螺丝的操作空间，至少要在法兰侧面预留10mm的扳手空间，模型里可以直接测量各个面到相邻结构的距离，不用再靠经验估算。另外电机的出线方向是从后端侧面引出，建模的时候预留了线缆的弯曲空间提示，做走线槽设计的时候，能提前规划好线缆的固定位置，避免设备运行的时候线缆被运动部件拉扯。对于做小型自动化设备、教学实验平台、机器人关节设计的工程师来说，这个精度的模型能大幅减少前期布局的反复修改，不用拿到实物再调整安装结构，从设计阶段就把所有装配干涉的问题排查掉，缩短整个项目的研发周期。
