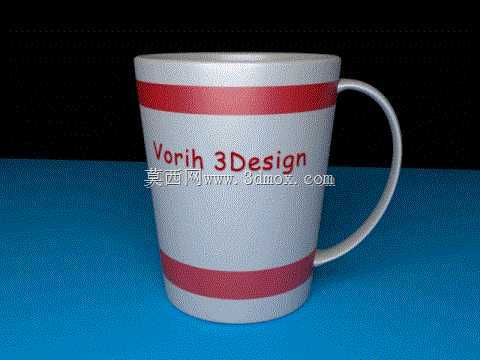

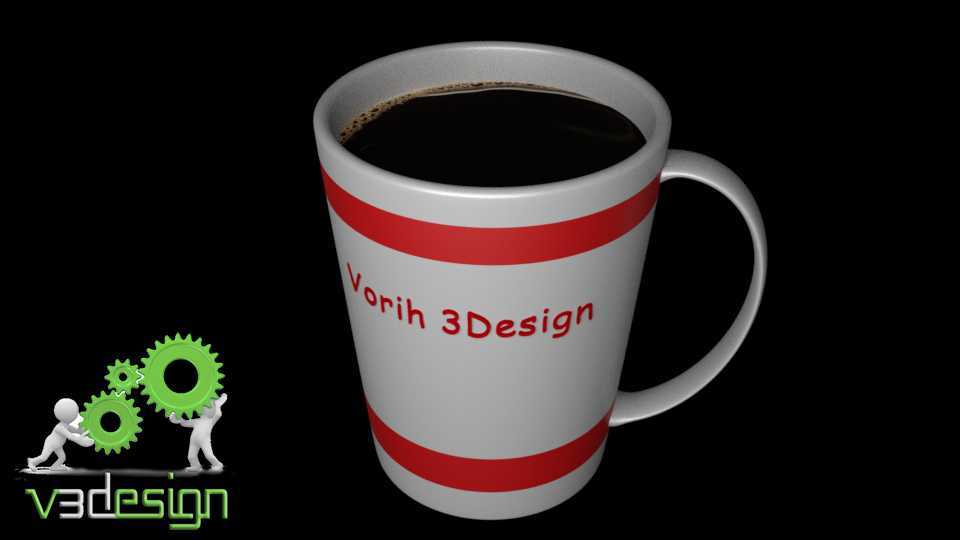

带红纹装饰的日常饮水马克杯结构设计

　　日常场景里的饮水器具设计，往往容易被结构从业者忽略，但恰恰是这类高频接触的民用产品，藏着很多人机工程与结构合理性的细节考量。这款带环形红纹装饰的马克杯，首先要匹配的是桌面日常使用的核心场景，不管是办公工位的咖啡盛放、居家场景的热水饮用，还是休闲区域的茶饮承载，都需要在握持稳定性、液体盛放安全性、放置平稳性上做足结构层面的推敲。

　　从功能特性来看，杯身采用上宽下窄的微锥度设计，并非单纯为了外形美观，这个锥度控制在3度左右，一方面是叠放收纳时能减少相邻杯体的卡滞概率，批量存放时的空间利用率能提升近四成，另一方面是清洗时手部能顺畅探入杯底，不会出现直筒杯常见的杯底死角难以清洁的问题。杯身的壁厚做了梯度设计，靠近杯口的位置壁厚控制在2.5mm，既保证杯口接触唇部的触感不会过于厚重，也能在倾倒液体时形成顺畅的导流弧度，避免饮水时水流顺着杯壁外溢；靠近杯底的位置壁厚增加到4mm，一方面是提升整杯放置时的重心稳定性，装满常温液体时重心落在杯身总高度的三分之一以下，哪怕受到桌面轻微的碰撞晃动，也不容易出现倾翻的情况，另一方面是加厚的杯底能减缓热传递速度，盛放80摄氏度以上的热饮时，杯底接触桌面的温度不会超过45摄氏度，避免烫坏木质、漆面类的桌面涂层。

　　杯把的结构设计是整个模型的核心细节，首先是安装边界的考量，杯把与杯身的连接位置做了两段式的过渡圆角，上连接点位于杯口下方15mm处，下连接点位于杯身总高度二分之一偏下10mm的位置，这个连接点位的选择，是经过多轮握持受力验证的：当手部四指穿入杯把握持时，受力点刚好落在指根与掌骨衔接的位置，哪怕杯内装满400ml左右的液体，手腕的受力角度也能保持在自然放松的15度范围内，长时间握持不会出现腕部酸胀的问题。杯把本身的截面做了椭圆化处理，长轴沿握持施力方向布置，接触手掌的一侧做了0.8mm的内凹弧度，匹配手指自然弯曲的贴合曲线，不会出现圆柱形杯把常见的握持打滑问题；杯把与杯身之间的预留净空控制在32mm，能适配成年男性平均指宽的穿入需求，不会出现冬季手指较粗时卡入杯把难以抽出的尴尬情况。

　　杯身的两道环形红纹装饰，并非简单的表面印刷结构，在建模阶段就做了0.2mm的微凸台处理，一方面是后期做釉面装饰或者贴花工艺时，能有明确的定位基准，减少装饰条的对位偏差，另一方面是微凸的结构能在手部握持杯身时增加轻微的摩擦力，哪怕手部沾有少量水渍，握持杯身时也不容易出现滑落的情况。杯口的位置做了1.2mm的卷边处理，卷边的内侧做了圆弧过渡，没有尖锐的棱角，既提升了唇部接触的舒适感，也能强化杯口的结构强度，日常清洗过程中轻微磕碰水槽边缘，也不容易出现杯口崩瓷、开裂的问题。

　　从安装与适配的边界来看，这款杯子的底部直径控制在72mm，能适配绝大多数常规尺寸的杯垫、车载杯架的基础尺寸要求，杯身最大直径88mm，总高度105mm，放在常规的桌面置物架、橱柜杯格中都不会出现尺寸超差的问题。杯底做了1mm深度的内凹圈，这个内凹结构一方面是放置时能容纳桌面少量的积水，避免杯底与积水长时间接触留下水渍圈，另一方面是陶瓷或者树脂成型过程中，能抵消材料冷却收缩带来的杯底变形，保证杯底与放置平面的接触面积能达到90%以上，不会出现放置时晃荡不平的问题。

　　在建模的细节处理上，所有的棱边都做了R0.5以上的圆角处理，没有尖锐的直角结构，一方面是成型过程中能减少应力集中的问题，提升产品的抗冲击强度，日常不小心从30cm高度掉落到木质桌面时，不会出现边角碎裂的情况，另一方面是日常使用过程中不会出现尖锐边角划伤手部的安全隐患。杯身内部的底部做了R8的过渡圆角，和杯壁衔接处没有直角死角，不管是冲泡咖啡残留的渣渍，还是茶饮留下的茶垢，都能很方便地用杯刷清洁到位，不会出现污垢长期堆积在缝隙里的问题。

　　很多民用日常器具的三维建模，看似结构简单，实则每一处尺寸、每一个弧度的选择，都要结合实际使用场景的人机需求、工艺实现的可行性、长期使用的耐久性来综合考量，不能只追求外形的视觉效果而忽略实际使用的体验。这款马克杯的结构设计，没有做多余的复杂造型，所有的结构特征都服务于实际使用的功能需求，从握持的舒适度、放置的稳定性、清洁的便捷性到收纳的空间效率，都做了对应的结构优化，能很好地满足日常办公、居家场景下的饮水使用需求，也能作为同类民用饮水器具结构设计的参考案例，为同类型产品的建模与结构优化提供可落地的尺寸参考与设计思路。
