带防护外壳的紧急停止按钮结构设计

　　这款带独立防护外壳的急停操作部件，主要面向户外布设的工业设备、露天生产线、户外工程机械操作端的安全控制需求，区别于嵌入电控柜面板安装的常规急停按钮，自带的密封外壳可以直接固定在设备机架、操作工位旁的支撑结构上，不需要额外搭配安装盒做二次防护，适配露天作业场景下的防雨、防尘、防误碰要求。从实际使用场景来看，这类急停部件常布设在输送线沿线侧方、户外起重设备的操作站位旁、露天料场的分拣设备操作端、工程车辆的外置操作区，这些位置往往没有封闭的电控柜容纳按钮本体，操作人员在巡检、作业过程中遇到设备卡滞、人员误入危险区、物料偏移等突发状况时，可以直接拍压按钮触发设备动力回路切断，不需要绕到电控柜位置操作，大幅缩短应急响应的动作路径。

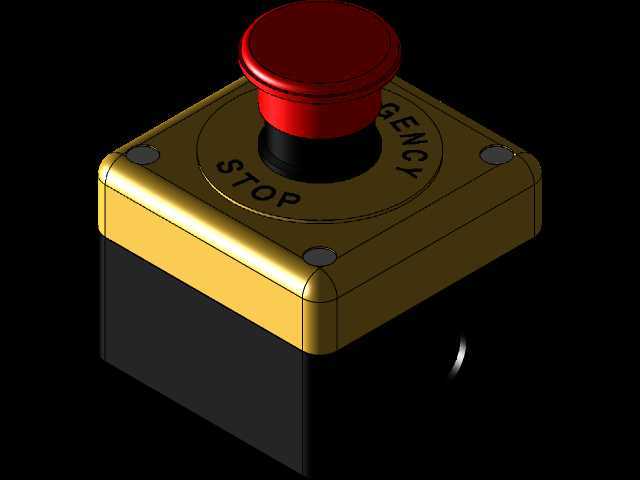

　　从功能特性上看，按钮头部采用大直径红色蘑菇头设计，拍压接触面积远大于普通平头按钮，操作人员佩戴劳保手套、视线受作业环境影响时也能准确触发，触发行程控制在合理区间，按压力度符合工业安全控件的通用要求，既不会因为轻微剐蹭误触发，也不会在紧急拍压时出现卡滞无法触发的问题。按钮触发后采用自锁结构，拍压后会保持在断开位置，需要手动顺时针旋转蘑菇头才能复位，避免故障未排除时设备意外重启带来的安全风险。外围的黄色圆形标识圈直接集成在外壳正面，印有醒目的停止提示字符，不需要额外粘贴标识牌，长期户外使用也不会因为贴纸脱落丢失警示信息。

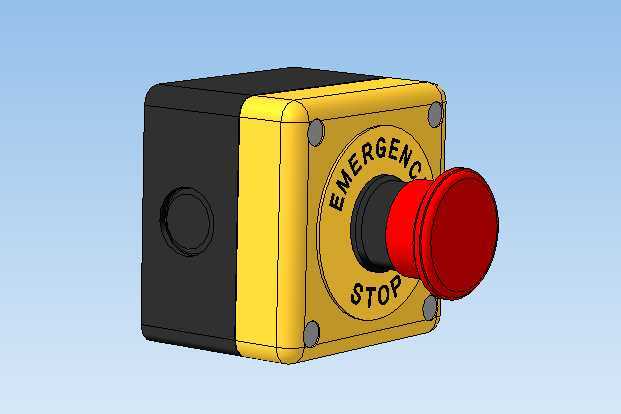

　　设计层面，外壳采用分体式拼接结构，黑色侧壳与黄色前盖通过四角的固定螺丝锁紧，拼接处预留密封槽，可以加装橡胶密封条实现壳体的密封防护，侧面预留的穿线孔可以搭配防水格兰头接入控制线缆，线缆接入后可以实现壳体内部的密封，避免雨水、粉尘顺着线缆间隙进入壳体内部腐蚀接线端子。黄色前盖的颜色采用工业安全标准规定的警示黄，和红色的按钮头形成强烈的视觉对比，在复杂的作业环境中可以快速被操作人员识别。壳体的棱角做了小圆角过渡，避免安装在人员通行区域时剐蹭作业人员的衣物或皮肤，背面预留的安装孔位可以适配螺栓固定、抱箍固定等多种安装方式，既可以固定在平面的机架板上，也可以固定在圆形的设备支撑杆上，适配不同设备的安装条件。

　　安装边界方面，整体壳体的尺寸控制在紧凑区间，不会占用过多的安装空间，按钮头突出前盖的高度经过优化，既保证足够的拍压接触面积，也不会因为突出过多被过往的物料、工具意外碰触发。壳体内部预留了足够的接线空间，可以容纳常规的导线端子，不需要额外扩腔就能完成接线作业，接线完成后锁紧壳体螺丝即可完成安装，整体安装流程不需要复杂的专用工具，现场运维人员可以快速完成更换或新装作业。从结构强度上看，壳体采用工程塑料材质，兼顾绝缘性能与抗冲击能力，户外使用时可以抵御常规的磕碰、紫外线老化，长期使用不会出现壳体脆裂、褪色严重的问题，按钮的操作寿命满足工业控件的通用循环次数要求，适配高频巡检、长期户外值守的作业场景。在结构建模过程中，需要重点关注按钮与前盖的配合间隙，既要保证按钮按动过程顺畅无卡滞，也要避免间隙过大导致粉尘、雨水渗入，同时要校核四角固定螺丝的锁紧行程，避免螺丝过长顶到内部的接线端子或按钮本体，侧面穿线孔的位置要避开内部按钮的安装座，保证线缆接入后不会和按钮的运动部件产生干涉，预留的密封槽尺寸要匹配常规的密封胶条规格，方便后期运维更换密封件。
