杠杆式锁杆锁结构三维设计方案

　　这款锁杆锁的结构设计，最初是针对工业柜体、设备舱门这类需要多点同步锁闭的场景开发的，日常在高低压配电柜、大型设备检修门、仓储集装箱侧门这类场景里，单锁点的锁具往往无法保证门板与门框的贴合密封性，尤其是带有密封胶条的舱门，单点锁紧会出现局部压合不均、胶条压缩量不一致的问题，长期使用容易出现密封失效、门板晃动的情况，而锁杆锁通过联动锁杆的结构，能够在转动锁芯的同时带动上下或左右分布的锁舌同步伸出，实现沿锁杆分布的多个点位同时锁紧，让门板整体受力均匀，胶条各位置压缩量保持一致，既提升了密封性能，也能避免长期开关门导致的门板变形问题。

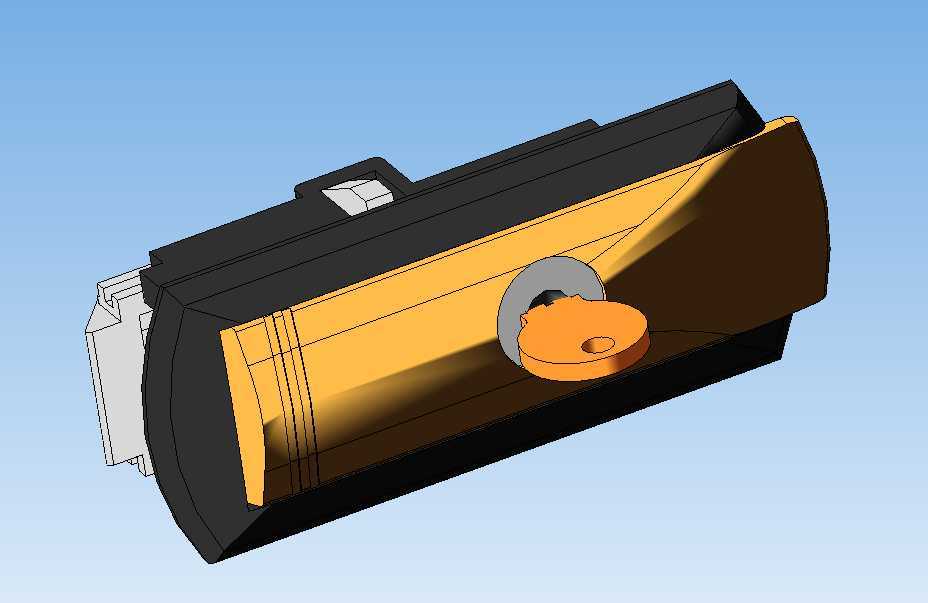

　　从功能特性来看，这款锁采用杠杆式的传动结构，锁芯转动时通过内置的偏心拨块带动锁杆做直线往复运动，相比传统的齿轮齿条传动结构，杠杆式传动的结构零件更少，传动间隙更容易控制，长期使用的磨损量更低，而且拨块与锁杆的接触位置做了圆弧过渡处理，转动锁具时的手感更顺滑，不会出现卡滞、顿挫的情况。锁具的外露操作端做了偏心旋钮的设计，旋钮转动到锁闭位置时，旋钮自身的偏心结构会额外提供一个轴向的压紧力，让门板与门框的贴合更紧密，即使是带有一定厚度减震胶条的舱门，也能保证足够的压合量，避免柜门在设备运行震动过程中出现松脱、异响的问题。

　　设计过程中首先考虑的是安装边界的适配性，这款锁的主体安装座采用嵌入式安装结构，安装时只需要在门板上开出对应尺寸的矩形安装孔，将锁体嵌入后通过背面的固定卡爪或者螺丝锁紧即可，不需要额外做复杂的焊接或者折弯固定结构，适配1.2mm到3mm厚度的常见门板材质，不管是冷轧钢板柜体、铝合金设备舱还是复合板材的检修门，都能直接适配安装。锁体的外露部分做了圆滑的弧面处理，没有突出的尖锐棱角，避免人员在设备周边操作时发生磕碰，外露的旋钮部分做了防滑的纹理处理，即使佩戴劳保手套操作也能顺利转动旋钮，不需要额外借助工具就能完成开关锁操作，适合工业场景下的快速检修需求。

　　在结构细节的处理上，锁体内部的传动部件都预留了足够的活动间隙，不会因为加工误差或者门板的轻微变形导致锁具卡滞，锁杆的连接位置做了可调式的结构设计，现场安装时可以根据实际的门板与门框的间隙尺寸，调整锁杆伸出的长度，适配不同的门框锁孔深度，不需要在现场对锁杆进行二次切割加工，降低了现场安装的调试难度。锁体的外壳部分采用全包覆的结构，能够阻挡日常使用中的灰尘、水汽进入锁体内部，即使是在户外或者多粉尘的车间环境下使用，也不会因为粉尘堆积导致传动结构卡滞，内部的传动金属部件都做了对应的表面防锈处理，长期在潮湿环境下使用也不会出现锈蚀卡死的问题。

　　从实际使用的受力角度考虑，这款锁的锁闭点受力方向与门板的开合方向垂直，锁杆伸出后直接卡入门框对应的锁扣槽内，能够承受较大的横向冲击力，即使门板受到意外的外力撞击，也不会出现锁具脱开的情况，相比普通的按压式锁具，锁杆锁的抗冲击性能更强，适合用在有一定防护等级要求的设备舱门、安全防护门位置。锁具的操作逻辑简单直观，旋钮转动90度即可完成开锁或者锁闭操作，旋钮上带有清晰的锁闭、开启状态标识，操作人员不需要额外培训就能快速识别锁具的状态，避免出现门未锁好就启动设备的安全隐患。

　　设计时还考虑了不同场景的通用性，锁体的安装孔位尺寸符合常见的工业柜锁安装标准，替换旧锁具时不需要重新在门板上开孔，直接替换原有同规格的锁杆锁即可，降低了设备维护的替换成本。锁杆的截面采用矩形结构，相比圆形锁杆，矩形截面的抗扭转性能更好，长期使用不会因为频繁开关锁导致锁杆弯曲变形，锁杆与锁体的导向部位做了耐磨衬套设计，减少锁杆往复运动时的磨损，提升锁具的整体使用寿命，即使是每天多次开关的高频使用场景，也能保证长期稳定的锁闭性能，不会因为磨损出现锁闭松动、间隙过大的问题。
