弹簧式光学传感器快锁夹持固定装置

　　这套夹持装置主要面向光学检测、视觉对位、实验台架搭建场景中光学类传感器的快速装夹需求，解决传统螺丝固定传感器调整效率低、反复拆装易磨损安装螺纹、压紧力不可控导致传感器外壳受压变形的实际问题。在自动化产线的视觉检测工位、实验室光学测试平台、设备内置的光电感应安装位中，这类夹持结构的使用频率极高，尤其是需要频繁调整传感器位置、角度来适配不同被测件检测需求的场景，快锁式的夹持结构能大幅缩短工位调试的辅助时间。

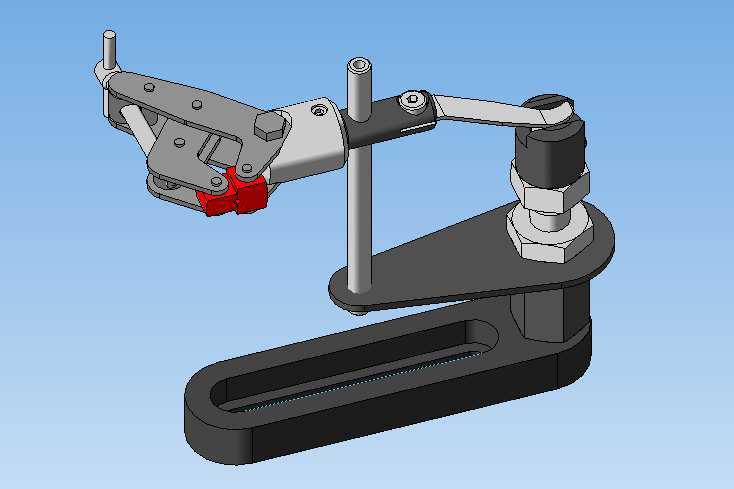

　　从功能特性来看，装置集成了水平位置调节、竖直高度调整、夹持角度微调三个维度的调节能力，底座采用长条形开槽结构，槽内预留了标准紧固件的穿行空间，安装时可沿着槽长方向滑动整个夹座，调整传感器的水平伸出位置，适配不同的安装面距需求；竖直方向的光杆立柱搭配夹座的锁紧结构，松开锁紧螺丝后可上下滑动夹体调整传感器的安装高度，调整到位后拧动侧面的锁紧螺丝即可通过抱紧力固定立柱位置，调整行程可覆盖多数漫反射、对射式光学传感器的常规安装高度范围。前端的夹持端采用弹簧蓄能的肘节式夹钳结构，红色的压头部分采用软性耐磨材质，既可以保证足够的夹持力避免传感器在设备运行振动中出现移位，又能通过弹簧的压缩行程缓冲压紧力，避免硬接触压损传感器的塑料外壳或者刮花传感器的光学镜头外圈。

　　设计过程中优先考虑了装夹的操作便捷性，肘节夹钳的压合手柄做了加长处理，操作人员单手握持即可完成开合动作，不需要借助额外工具就能完成传感器的拆装更换，夹钳的开合行程预留了足够的操作空间，常见的圆柱型、方型外壳光学传感器都能顺利放入夹持位，不需要额外加工适配块。夹钳与竖直立柱的连接部位采用了可旋转的铰接结构，松开铰接轴的锁紧螺丝后，夹钳可以绕立柱轴线360度旋转，也能在竖直平面内小幅度俯仰调整角度，满足传感器不同的照射角度需求，调整到位后铰接部位的防松垫片可以保证长期振动环境下角度不会发生偏移。

　　安装边界方面，底座的长槽宽度适配M6规格的安装螺栓，槽长覆盖120mm的水平调节范围，可直接固定在铝型材机架、钢板工作台面、设备安装立板等常见的工业安装面上，不需要额外加工转接板；竖直立柱的直径为12mm，有效调节高度为80mm，可满足传感器距离安装面20mm到100mm的高度调整需求；前端夹持位的开合范围为5mm到35mm，可兼容市面上绝大多数M18、M12规格的圆柱型光电传感器、光纤放大器探头、小型视觉相机的装夹需求。整个装置的受力结构经过优化，夹钳闭合后的锁止点处于肘节机构的死点位置，即使受到设备运行带来的持续振动、意外触碰，夹钳也不会自行松脱，弹簧提供的持续压紧力可以长期保持稳定，不需要定期检查锁紧状态。

　　在实际选型使用时，需要注意安装面的平面度误差不超过1mm，避免底座固定后出现翘曲影响立柱的垂直度，进而导致传感器的照射角度出现偏差；夹持传感器时不要过度压合夹钳手柄，依靠弹簧的预紧力即可提供足够的夹持力，过度压合可能导致夹钳的铰接部位出现异常磨损，缩短装置的使用寿命。如果需要在有切削液、粉尘的恶劣工况下使用，可以在立柱表面、夹钳铰接部位涂抹少量润滑脂，避免粉尘进入铰接缝隙导致操作卡滞。这套结构的所有零部件都采用常见的标准五金件加工，没有特殊的定制异型零件，后期维护更换配件的成本极低，适合批量应用在各类自动化检测设备、实验测试台架中，替代传统的固定式传感器安装支架，提升设备调试和换型的效率。
