喷墨打印机用微型驱动电机结构设计

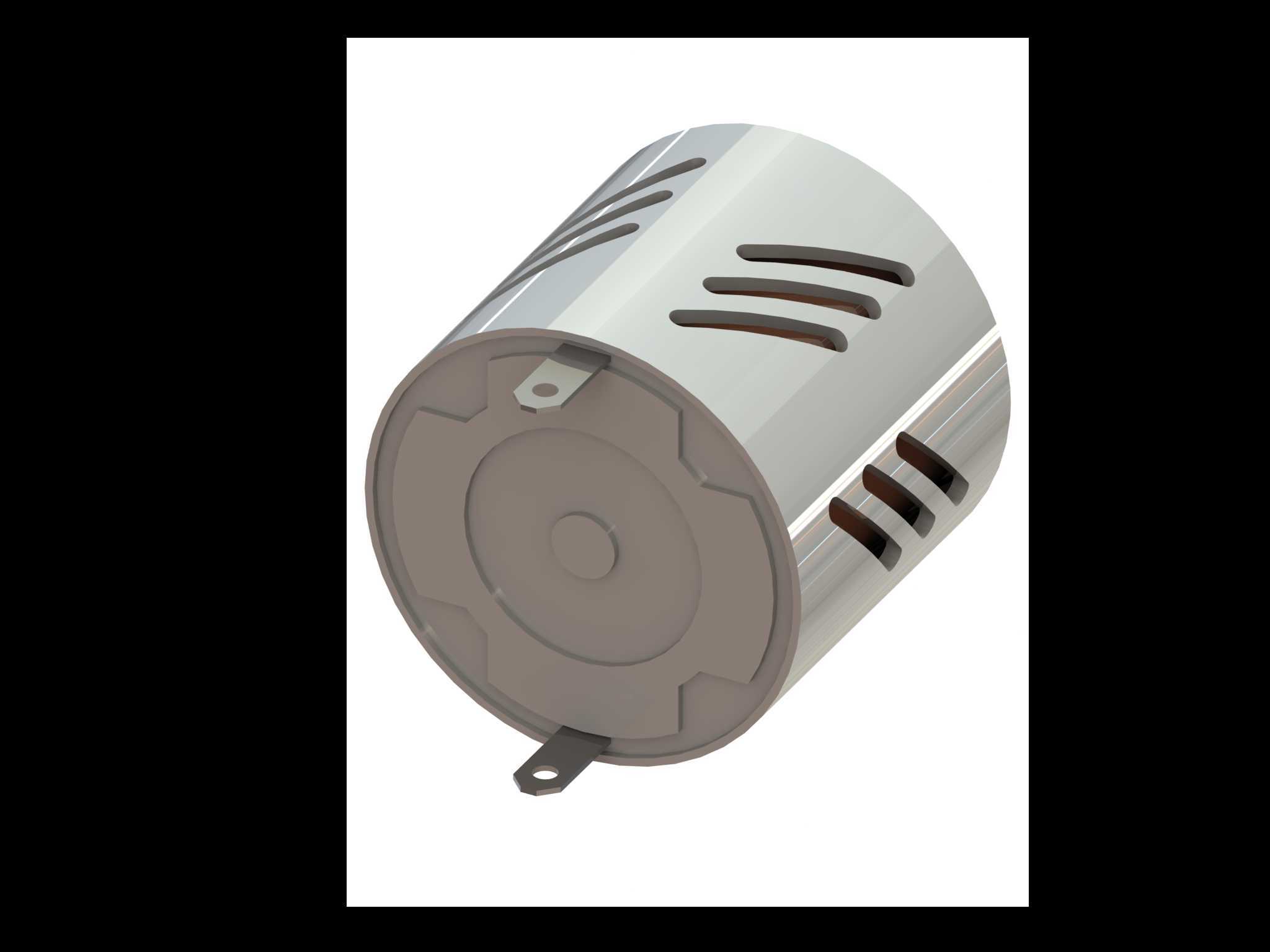

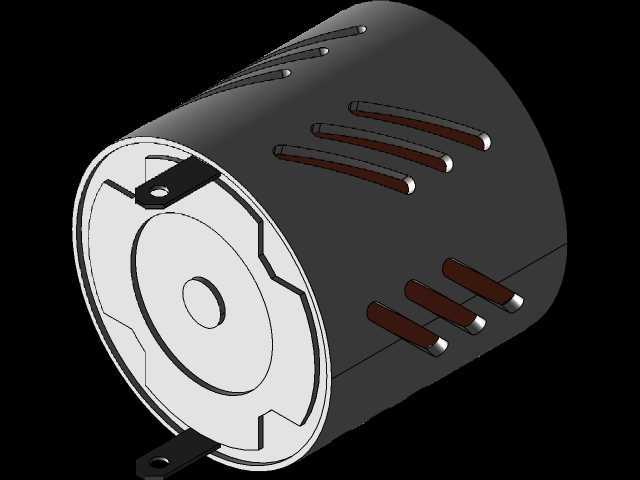

　　这款微型驱动电机主要适配桌面级喷墨打印机的字车传动、走纸辊驱动等核心动力场景，在小型办公外设的动力输出环节承担核心作用，日常运行中需要配合设备的启停逻辑完成精准的转速匹配，既要满足字车横向往复移动的快速响应要求，也要适配走纸机构的间歇式传动需求，避免出现打印错位、走纸歪斜等常见设备故障。从结构设计来看，整机采用圆柱形金属外壳作为主体承载结构，外壳侧面开设多组平行的通风槽，这些槽道的排布并非随意设置，而是结合电机持续运行时的散热气流走向设计，槽道的宽度、间距经过匹配，既不会因为开孔过大降低外壳的结构强度，导致安装或运输过程中出现壳体变形，也不会因为开孔不足影响内部绕组的散热效率，避免长时间连续打印时电机温升过高触发设备过热保护。

　　电机端盖采用绝缘材质与金属嵌件结合的结构，两个引出接线端直接集成在端盖平面上，接线端的位置做了凸起定位设计，安装时可以直接对准设备主板的供电触点，不需要额外的接线转接工序，能有效降低整机组装的工序复杂度，同时端盖边缘做了等距的卡扣凸台，和外壳装配时可以通过卡扣实现预固定，再配合周向的压合工艺完成密封，不需要额外打胶或螺丝固定，能有效控制整体的装配公差。从安装边界来看，电机的整体外径适配喷墨打印机机身内部的预留安装仓尺寸，轴向长度控制在紧凑范围内，不会挤占墨盒、走纸通道的布局空间，端盖上的两个固定引脚的孔位间距完全匹配打印机机架上的安装柱位置，安装时直接将引脚对准安装柱压入即可完成径向定位，不需要额外调整安装角度，

　　引脚的厚度经过强度校核，既能承受设备运输过程中的振动冲击，也不会因为刚性过大在装配时出现断裂问题。在功能特性层面，这款电机的输出扭矩经过匹配调校，刚好覆盖喷墨打印机字车移动、走纸辊转动所需的扭矩范围，不会出现动力冗余导致的能耗浪费，也不会因为扭矩不足出现带载卡顿的问题，电机的转轴输出端做了扁位结构，和传动齿轮装配时可以实现周向防转，不需要额外加设销钉，装配时直接将齿轮压入转轴即可完成传动连接，能有效降低传动环节的零件数量。设计过程中重点考虑了小型办公设备的低噪音需求，电机内部的轴承采用含油滑动轴承，配合高精度的转子动平衡调校，运行时的振动幅度控制在极低范围，不会因为电机运行产生的噪音影响办公环境，

　　同时外壳的金属材质可以屏蔽内部绕组运行时产生的电磁干扰，避免对打印机的控制信号、打印数据传输造成干扰，减少打印乱码、控制失灵等问题的出现概率。从实际选型适配的角度来看，这款电机的安装尺寸具备一定的通用性，除了适配喷墨打印机之外，也可以在小型桌面传动装置、微型智能设备的动力单元中使用，只要安装空间、扭矩需求匹配即可直接替换使用，不需要对安装结构做大幅修改。电机外壳的表面做了镀锌钝化处理，具备基础的防锈抗氧化能力，在常规办公环境的温湿度条件下，不会因为长期使用出现外壳锈蚀、接触不良等问题，端盖的绝缘材质可以耐受日常使用中的温变影响，不会因为长期受热出现材质脆化、开裂的问题。在三维建模过程中，所有的装配间隙都按照小型电机的行业常规公差设置，外壳和端盖的配合间隙、转轴和轴承的配合间隙、通风槽的冲压拔模角度都做了还原，模型可以直接用于设备的装配干涉检查、安装布局模拟，也可以作为小型动力单元选型时的尺寸参考依据，帮助结构设计人员在设备开发阶段快速完成动力部件的布局校验，减少后期打样验证时的尺寸不匹配问题。
