带式输送机90度转角导向输送段结构

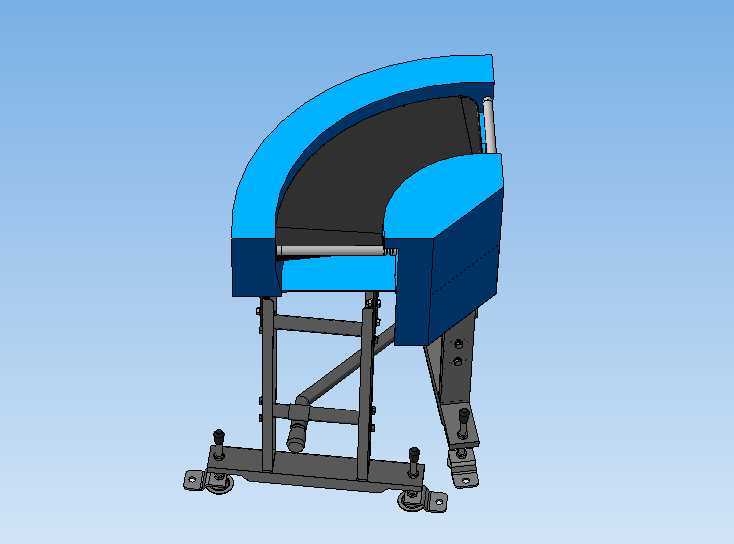

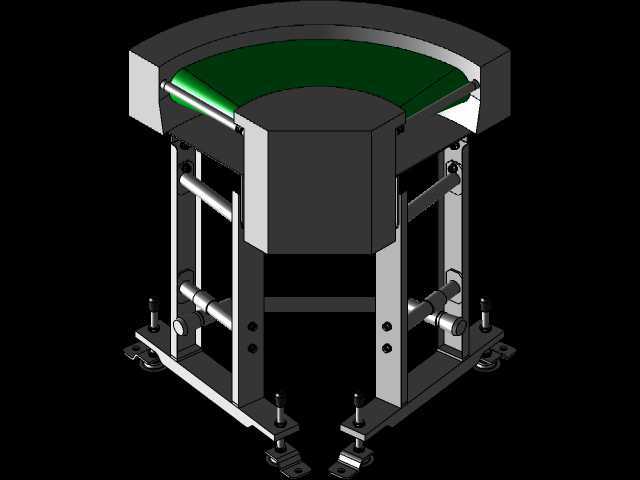

　　在车间内部物料转运、电商仓储分拣、轻工产品生产流水线等场景中，直线布置的带式输送机往往受厂房空间、工艺排布限制，无法实现全路径直线输送，转角段就是衔接两段不同走向皮带机、完成物料平稳转向输送的核心功能部件，避免物料在转向位置出现卡滞、掉落、跑偏等问题，保障整条输送线的连续运行。这款转角段采用弧形护板配合内侧导向结构的设计思路，区别于传统转角位置采用多台小皮带机拼接、或者采用锥形滚筒转向的方案，整体采用一体式弧形护罩结构，外侧弧形护板的曲率经过反复校核，匹配常用带宽的皮带转向轨迹，让皮带在转向过程中始终保持张紧贴合状态，不会出现皮带边缘褶皱、跑偏脱轨的问题。支撑机架采用方管焊接框架结构，相比角钢焊接的机架，方管的抗扭截面系数更高，

　　在长期承受皮带张紧拉力、物料载荷的工况下，机架形变量更小，能长期保持安装精度，不需要频繁调整张紧机构。机架底部设置了可调式脚杯安装结构，每个支腿位置都配有带锁紧螺母的调节脚杯，安装时可以根据现场地面的平整度调整四个支腿的高度，让整个转角段的安装面保持水平，避免因安装倾斜导致的皮带跑偏，同时脚杯底部预留了地脚螺栓安装孔，设备就位调平后可以通过膨胀螺栓将机架固定在地面，应对大载荷、高带速工况下的设备振动问题。转向段的内侧设置了低摩擦导向托条，托条采用耐磨高分子材质，与皮带背面接触的位置做了圆弧倒角处理，既可以对转向位置的皮带起到支撑导向作用，又能降低皮带运行过程中的摩擦阻力，减少皮带的磨损，延长皮带的使用寿命。

　　弧形护罩分为上下两段式结构，上段护罩覆盖皮带的上半部分外侧，防止物料在转向过程中因离心力作用从皮带侧边甩出，下段护罩则对回程段的皮带起到防护作用，避免车间内的杂物卷入回程皮带与滚筒的间隙中，造成设备卡停。机架上预留了与前后直线段皮带机对接的安装接口，接口位置的连接孔采用长圆孔设计，现场安装时可以根据前后设备的实际位置偏差做小范围的位置调整，降低现场安装的对接难度，不需要额外加工过渡连接件。在结构设计过程中，充分考虑了日常维护的便利性，护罩与机架之间采用快拆式螺栓连接，需要更换皮带或者清理内部积料时，不需要拆卸整个机架结构，只需要拆开护罩的连接螺栓就可以露出内部的滚筒、托条结构，大幅缩短日常维护的停机时间。

　　这款转角段适配的皮带带宽覆盖常规轻工输送场景的常用规格，转向角度为标准90度，也可以根据现场实际的走线需求调整弧形护板的曲率，适配45度、60度等非直角转向需求，安装时需要注意前后对接的皮带机高度保持一致，转角段的输送面与前后段输送面的高度差控制在1毫米以内，避免物料经过时出现颠簸，对于输送易碎类物料的场景，还可以在转角位置的护板内侧加装软性缓冲垫，进一步降低物料与护板碰撞产生的破损率。机架的焊接位置都做了去应力处理，焊接完成后经过抛丸除锈再做表面喷塑处理，相比普通喷漆处理，表面涂层的附着力更强，在车间多粉尘、偶尔有腐蚀性气体的环境下，机架的防锈年限更长，长期使用也不会出现涂层脱落、机架锈蚀的问题。张紧机构设置在转角段的出料端位置，采用螺杆式张紧结构，张紧调节的行程可以满足皮带长期使用后产生的拉伸量补偿需求，调节时只需要转动张紧螺杆就可以调整端部滚筒的位置，操作简单，不需要专业工具就可以完成张紧度调整。
