焊接作业用角度可调工件定位心轴结构

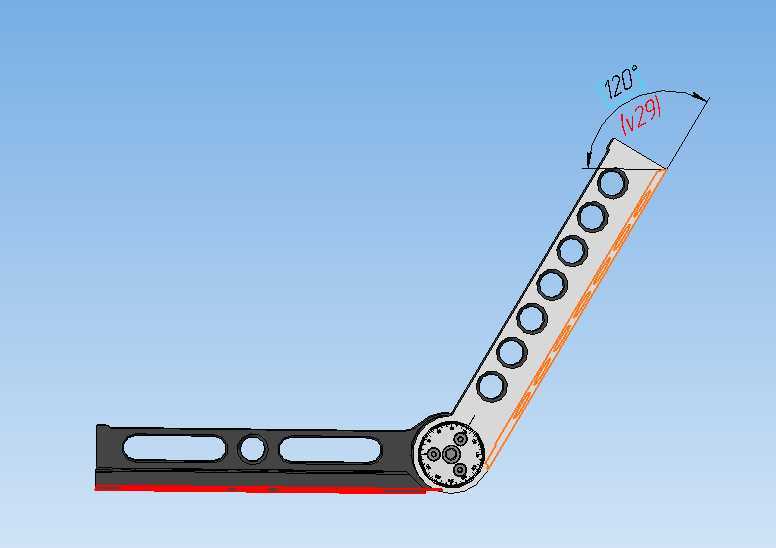

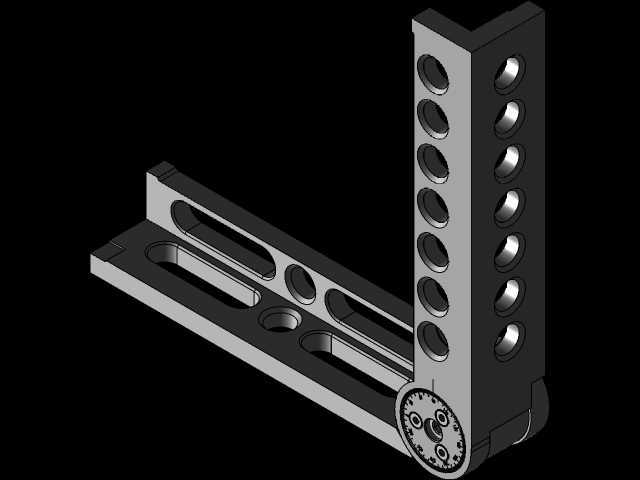

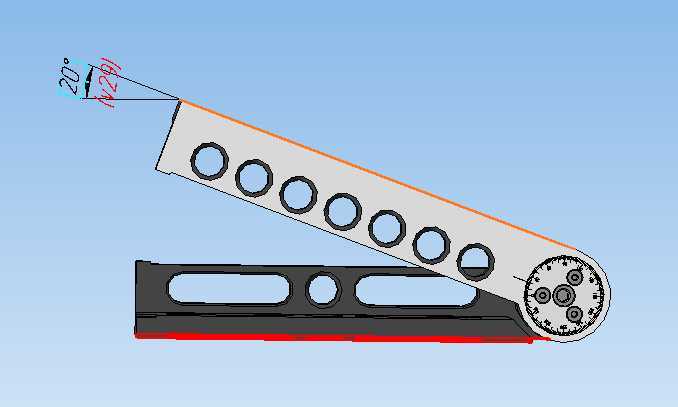

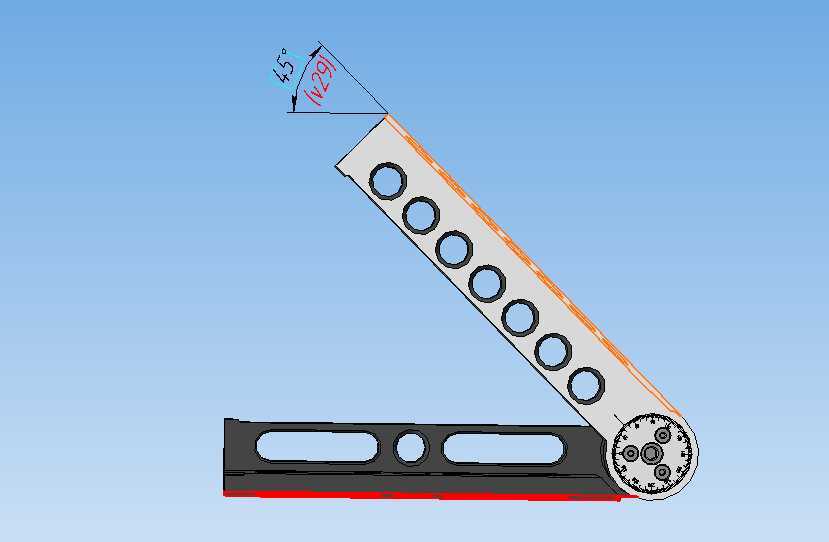

　　在结构件焊接加工的现场场景里，经常会遇到需要将工件固定在特定倾斜角度完成焊缝施焊的工况，比如型材框架的斜撑连接、钣金构件的折角拼焊、管道支架的角度对接这类作业，若采用通用平口钳或者垫块堆叠的方式固定工件，不仅角度调整精度难以保证，施焊过程中受焊接应力影响工件还容易出现移位，导致焊缝成型偏差、构件角度超差，后续校正需要耗费大量工时，甚至直接造成工件报废。这款角度可调心轴正是针对这类焊接装夹痛点设计的专用定位工装，核心作用是在焊接作业时为工件提供稳定的角度支撑与精准的角度定位，让待焊工件始终保持在工艺要求的倾斜姿态，方便焊工完成各个位置的焊缝操作，同时抵消焊接过程中的热变形应力，保证构件焊接后的角度公差符合设计要求。从结构设计逻辑来看，这款心轴采用了铰接式的角度调整结构，底部为平直的安装基座，基座上开设了多组长条形安装孔与圆形定位孔，既可以通过T型螺栓直接固定在焊接工作平台的T型槽上，也能配合压板实现快速装夹，安装孔的长槽设计预留了足够的位置调整余量，能够适配不同规格工作台的安装孔位间距，不需要额外加工过渡连接板，降低现场适配的工作量。上部的承载臂通过端部的铰接转轴与基座连接，转轴位置设置了角度锁止结构，能够在0到90度范围内任意调整承载臂的倾斜角度，图中标注的45度位置是这类焊接作业中最常用的典型角度，对应直角框架类构件的斜撑焊接需求，锁止结构采用了多螺栓圆周压紧的方式，相比单螺栓顶紧的结构，锁止力更大，施焊过程中不会因为工件自重或者焊枪触碰出现角度偏移，

　　承载臂的侧面沿长度方向均匀开设了一排圆形定位孔，这些孔位用于安装工件定位销或者快速夹钳，能够根据待焊工件的长度尺寸调整装夹位置，适配不同长度规格的型材、钣金件装夹需求，承载臂的工作面做了防滑处理，边缘设置了挡边结构，防止工件沿倾斜面滑落。基座部分除了安装孔之外，还开设了多组减重槽，在保证基座整体刚性、避免焊接过程中出现基座变形的前提下，尽可能降低工装自身重量，方便现场搬运与工位调整，减重槽的位置经过受力仿真优化，避开了基座的主要受力路径，不会因为开槽导致基座的抗弯强度下降，即使承载较重的钢结构工件，基座也能保持平直状态，不会出现中部下挠的问题。在实际使用过程中，操作人员可以根据焊接工艺要求的工件角度，先松开铰接位置的锁止螺栓，

　　将承载臂调整到对应角度后再锁紧锁止结构，之后将待焊工件放置在承载臂上，通过承载臂上的定位孔安装定位销对工件进行限位，再配合快速夹钳或者磁吸压块将工件压紧，就可以开始焊接作业，相比传统的角度块垫高、万能角度尺反复找正的装夹方式，这款心轴的角度调整一次到位，不需要每次施焊前反复测量角度，单工位的装夹准备时间能够缩短60%以上，而且角度一致性更好，批量焊接同角度构件时，不需要重复调整角度，能够有效保证批次产品的角度一致性。从安装边界尺寸来看，这款心轴的基座长度适配常规焊接工作台的工位宽度，承载臂的最大倾斜角度下，端部不会超出工作台的边缘，不会与现场的其他工装、焊枪管线产生干涉，铰接转轴的中心高度经过优化，当承载臂调整到45度位置时，

　　工件的焊缝位置刚好处于焊工最舒适的操作高度，不需要焊工弯腰或者抬臂操作，能够降低长时间焊接作业的疲劳强度。承载臂上的定位孔间距采用了标准化的孔距设计，能够与市面上通用的快换式定位销、夹钳配件兼容，不需要单独定制专用的装夹配件，后期维护更换配件的成本更低，铰接位置的转轴采用了耐磨衬套结构，长期反复调整角度也不会出现转轴磨损间隙，能够长期保持角度调整的精度，避免因为转轴磨损导致角度定位出现偏差。针对焊接作业的现场环境，这款心轴的整体结构没有复杂的内腔或者狭小缝隙，焊接过程中产生的焊渣、飞溅能够直接从结构表面滑落，不会堆积在工装缝隙里造成清理困难，日常维护只需要在每班作业结束后清理表面焊渣，定期在铰接转轴位置加注润滑脂即可，不需要复杂的保养流程，适合焊接车间这种多粉尘、多飞溅的恶劣作业环境使用。在应对不同类型的焊接作业时，这款心轴还可以配合其他焊接工装组合使用，比如当需要焊接更长的斜向构件时，可以将多个同款心轴沿工件长度方向排布，共同支撑工件，保证长工件的角度一致性；当需要焊接带有异形轮廓的工件时，可以在承载臂的定位孔上安装定制的仿形定位块，实现异形工件的快速装夹，拓展了工装的适用范围，不需要为每一种角度的工件单独制作专用焊接工装，能够有效降低车间的工装制作成本与存放管理成本。
