底部驱动结构带式输送设备

　　在轻工包装、电子元器件组装、小型五金件加工的产线布局里，这类底部驱动的带式输送结构是衔接前后工序的核心中转单元，和常规端部驱动的皮带机不同，驱动模组布置在输送段下方中部位置，能大幅压缩设备两端的安装占用空间，尤其适合产线首尾端需要对接加工工位、没有多余空间容纳驱动滚筒组件的紧凑布局场景。从实际使用场景来看，这类输送设备主要承担单件重量较轻、输送节拍稳定的小件物料转运，比如包装线上的盒装产品、组装线上的塑胶壳体、机加工线旁的小型冲压件，输送过程运行平稳，皮带表面不会出现端部驱动机型常见的两端张力不均导致的跑偏问题，日常运维时不需要频繁调整滚筒张紧结构。

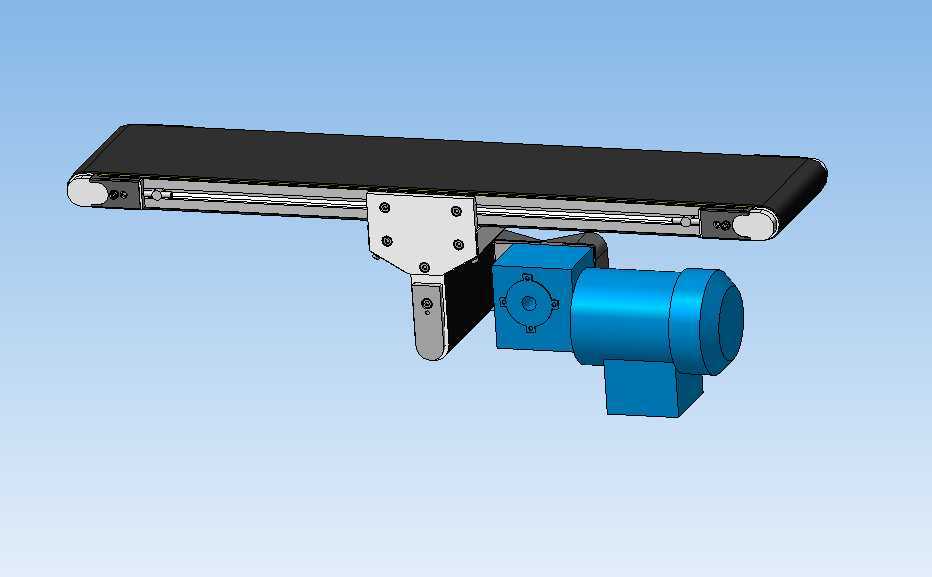

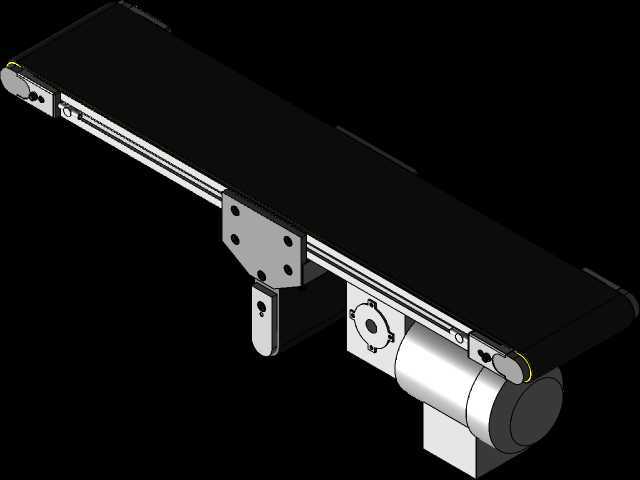

　　设计层面，这套结构的核心思路是把驱动电机、减速箱体和传动辊的连接模组全部集成在输送梁的中部下方，输送梁采用标准铝型材拼接成型，两侧的安装板直接通过螺栓固定在型材槽位上，两端的从动滚筒内置精密轴承，配合张紧调节螺栓可以快速调整皮带的初始张紧度，不需要拆解两侧护板就能完成张紧操作。中部的驱动辊采用包胶处理，增大和皮带内侧的接触摩擦力，避免重载启动时出现打滑丢转的问题，驱动单元和输送梁之间的连接支架采用多螺栓孔位设计，可以根据实际安装需求调整驱动模组的前后位置，适配不同长度的输送段定制需求。

　　从安装边界来看，这款输送结构的有效输送宽度适配常规200mm幅宽的工业皮带，整体输送段长度为1000mm，设备整体高度从安装基准面到皮带工作面的尺寸可以通过下方的支撑支架进行调整，支撑支架预留了和设备机架、铝型材工作台连接的安装孔位，不需要额外加工转接板就能完成固定。驱动电机采用侧装布局，电机轴线和输送方向垂直，不会额外占用输送段两侧的操作空间，产线操作人员在两侧取放物料时不会被突出的电机结构干涉，这也是底部中置驱动结构相比端部驱动、侧部驱动结构的核心优势。

　　功能特性上，这套输送结构的运行速度可以通过配套的调速器进行无级调整，适配不同工序的节拍需求，从每分钟数米的慢速分拣工位到每分钟数十米的快速转运工位都能适配。皮带采用防静电PVC材质，适合电子类产品的输送需求，避免静电打坏元器件，同时皮带表面平整，不会刮伤工件表面的涂装或镀层。日常维护时，只需要定期检查驱动辊包胶层的磨损情况、从动滚筒的轴承转动顺滑度，不需要拆解整体结构就能完成易损件的更换，运维成本远低于结构复杂的链板输送、滚筒输送设备。

　　在实际选型适配时，这类底部驱动带式输送机可以直接对接小型机械手的下料位、贴标机的出料位、小型冲床的出料口，因为两端没有突出的驱动结构，对接时的间隙可以控制在5mm以内，不会出现小件物料卡在对接缝隙里的问题。设计建模时，所有的连接孔位、型材截面、电机安装尺寸都按照实际工业标准件的参数绘制，结构工程师在做产线整体布局时，可以直接调取这个模型进行装配，不需要重新绘制驱动单元、输送梁的细节结构，能大幅缩短产线设计的周期。同时模型里预留了传感器安装槽位，可以直接在输送梁侧面加装光电传感器、到位开关，实现物料的到位检测、计数功能，不需要额外在设备旁焊接传感器安装支架，进一步降低现场安装的工作量。
