中柱式旋转楼梯三维结构设计方案

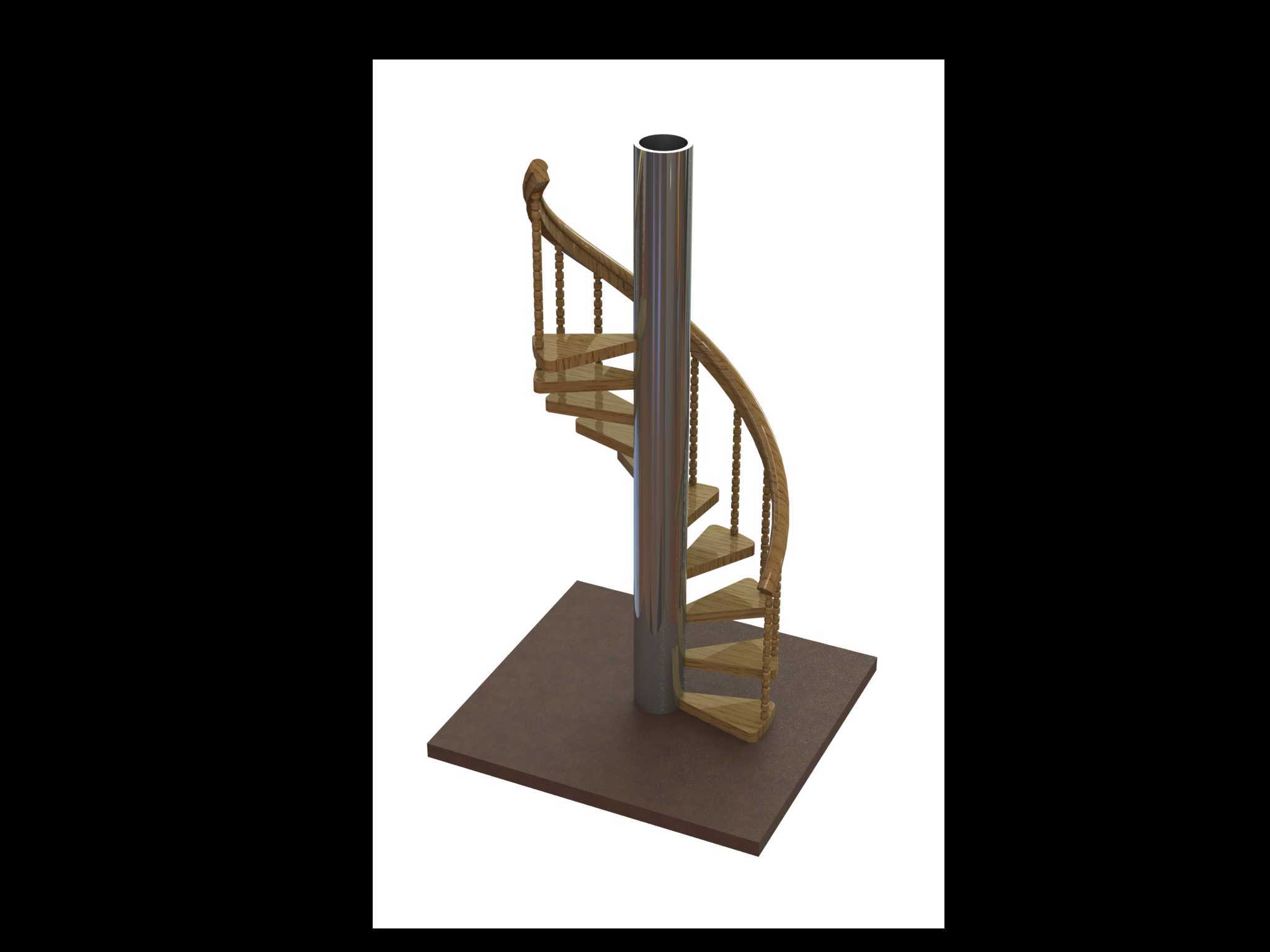

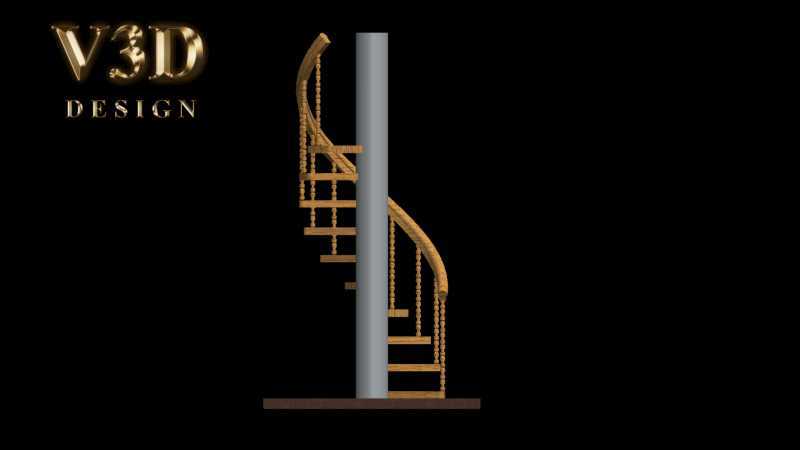

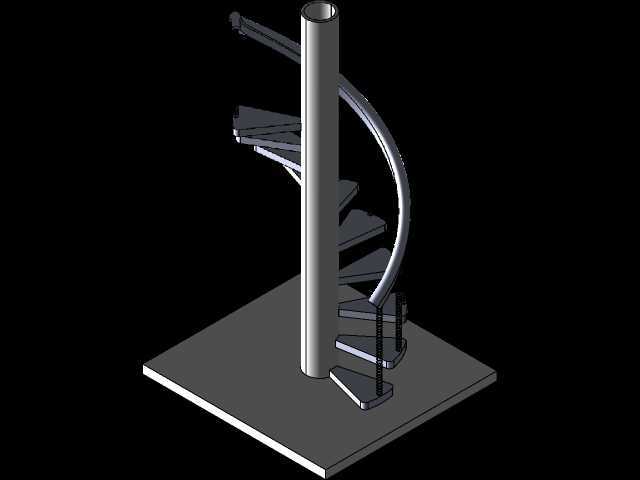

　　模型的核心结构采用单根中心承重柱作为整个梯段的受力载体，所有踏步板均通过内侧的连接结构固定在中心柱外壁，踏步沿中心柱按固定升角螺旋排布，相邻踏步的高差控制在180mm以内，踏步外侧宽度保持在220mm以上，完全符合日常通行的人体工程学要求，避免出现踏步过窄、高差过大导致的通行磕碰问题。外侧扶手沿踏步外边缘的螺旋轨迹连续布置，扶手下方设置等间距的栏杆立柱，每根立柱底部与对应踏步的外侧端点刚性连接，保证扶手整体的结构刚度，人手扶握时不会出现明显晃动感，扶手的曲率与梯段螺旋升角完全匹配，沿梯段上下时扶握轨迹顺滑，没有突兀的折角。从设计思路上，建模时优先确定了中心柱的安装边界：中心柱底部需要与地面预埋的固定件刚性连接，在复式住宅、loft空间、小型商业夹层以及工业操作平台的垂直交通设计中，中柱式螺旋楼梯一直是占地需求最小、空间适配性最强的结构形式之一，本次完成的三维结构模型，完全围绕实际安装与使用场景的工程需求搭建，没有冗余的装饰性结构，所有几何特征都对应实际加工与装配逻辑。从实际使用场景来看，这类楼梯最常应用在预留洞口尺寸有限的空间内，常规直跑梯需要至少3米以上的水平投影长度，而中柱螺旋梯的水平投影仅需1.6-1.8米直径的圆形区域，就能满足2.8-3.6米层高的通行需求，尤其适合老房改造、商铺夹层、设备检修平台这类无法预留大尺寸洞口的场景，在保证通行能力的同时，不会过度占用下层空间的使用面积。

　　顶部需要与上层楼板的洞口边缘做限位固定，避免整个梯段出现径向晃动，中心柱的直径根据梯段整体承重需求设定，日常民用场景下采用114mm直径的标准钢管即可满足承重要求，若应用在工业设备检修场景，可对应放大中心柱壁厚与直径，匹配更高的承重需求。踏步板采用扇形结构，内侧窄边与中心柱贴合固定，外侧宽边对齐扶手轨迹，建模时每块踏步的旋转角度保持一致，保证所有踏步的高差、踏面宽度均匀，不会出现局部踏步尺寸突变的问题，踏步表面预留了防滑条的安装槽位，实际加工时可嵌入橡胶或金属防滑条，避免湿滑场景下的通行滑倒风险。安装边界方面，整个梯段的水平投影直径控制在1.7米，适配市面上绝大多数1.8米直径的预留楼梯洞口，

　　安装时中心柱的定位需要与洞口圆心完全重合，保证梯段外侧与洞口边缘保留50mm的安全间隙，避免上下通行时衣物、物品剐蹭洞口边缘。梯段最上端的踏步与上层楼板地面齐平，最下端的踏步与下层地面的高差和其余踏步保持一致，不会出现起步处高差突变的问题。扶手的高度从踏步踏面中线位置计算保持在900mm，符合民用建筑防护栏杆的高度要求，栏杆立柱的间距控制在110mm以内，避免儿童从栏杆间隙钻出的安全隐患。建模过程中所有结构的连接位置都预留了实际装配的工艺余量，比如踏步与中心柱的连接位置预留了焊接或螺栓连接的操作空间，扶手与栏杆立柱的连接位置预留了紧固件的安装位，没有出现建模时结构完全贴合、实际无法加工装配的干涉问题。

　　整个模型的结构逻辑完全拆解后可直接对接加工环节，中心柱可采用标准无缝钢管切割下料，踏步板可采用钢板激光切割后折弯成型，扶手可采用圆管通过弯管机按螺旋轨迹冷弯成型，所有零部件的加工精度要求都在常规钣金、机加工的能力范围内，不需要特殊的定制加工设备，能有效控制整体的制作与安装成本。在空间适配性上，这类螺旋梯相比双梁旋转梯的结构更简单，安装工序更少，现场安装时仅需先固定中心柱，再逐块安装踏步、固定栏杆与扶手，不需要大型吊装设备配合，两名安装工人即可完成整梯的装配作业，尤其适合高层住宅无电梯、狭小空间内的施工作业场景。另外模型在结构设计时也考虑了后期维护的便利性，所有连接位置均采用可拆卸的螺栓连接形式，后期若出现踏步磨损、扶手损坏的情况，可单独更换对应零部件，不需要整体拆解梯段，降低后期的维护成本与工作量。
