杆端外螺纹关节连接构件

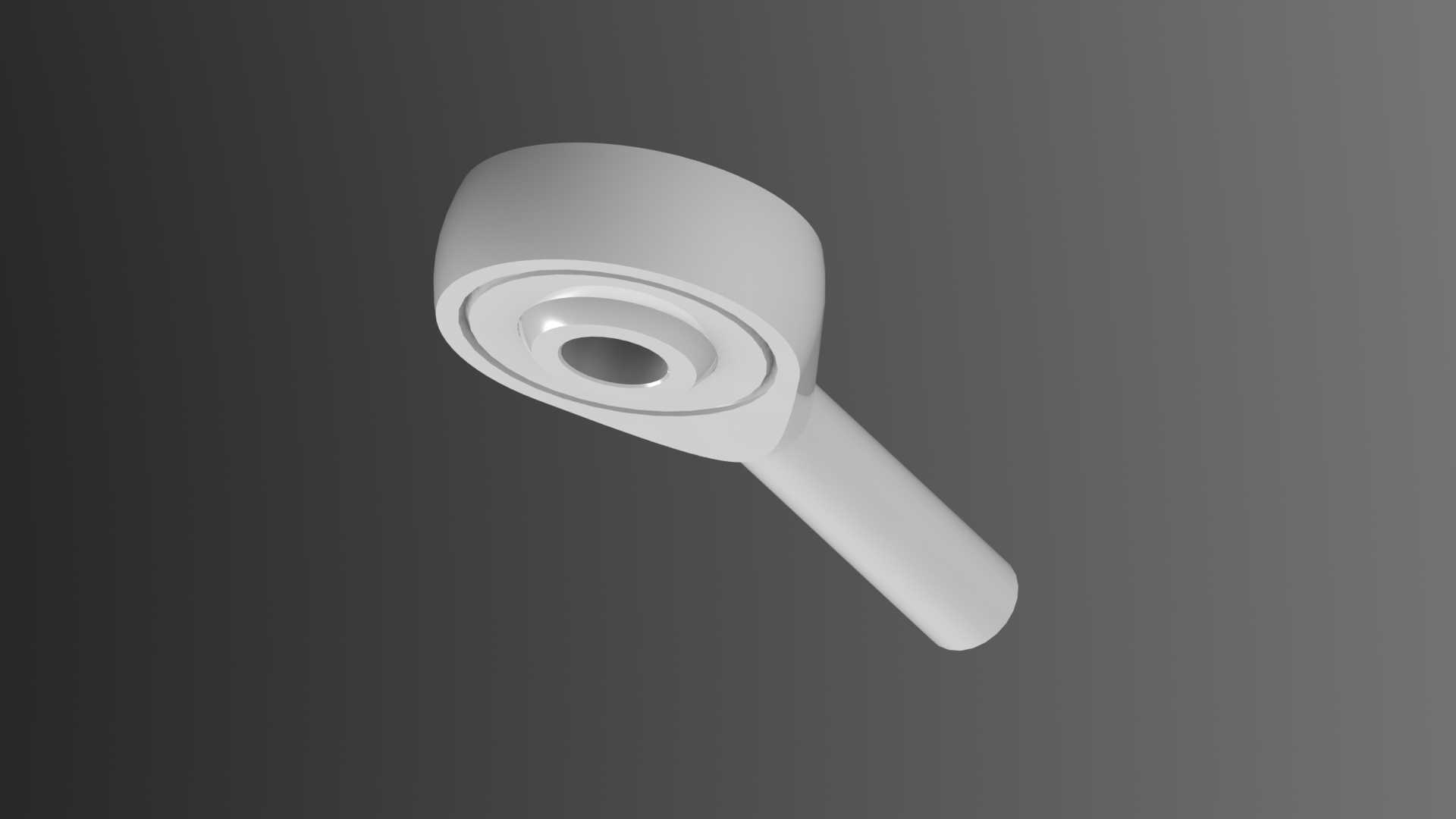

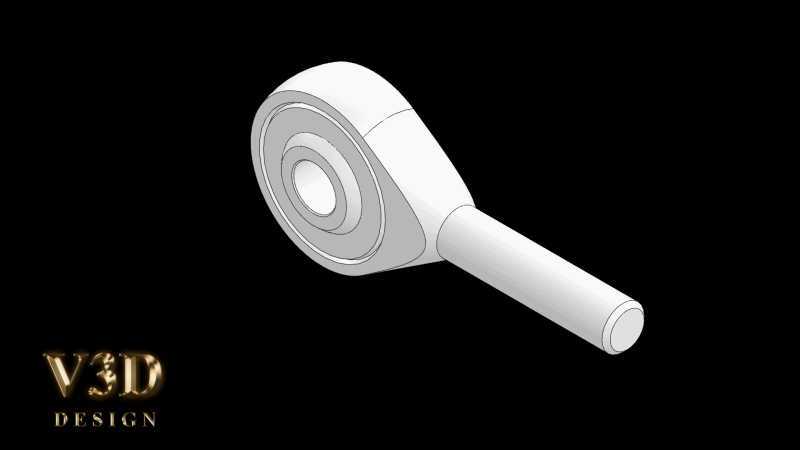

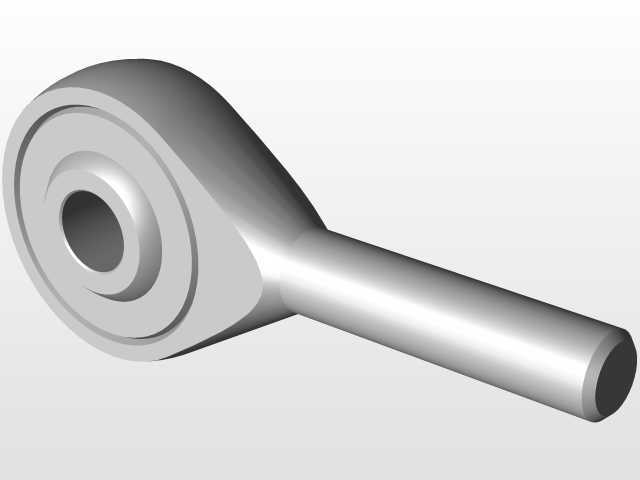

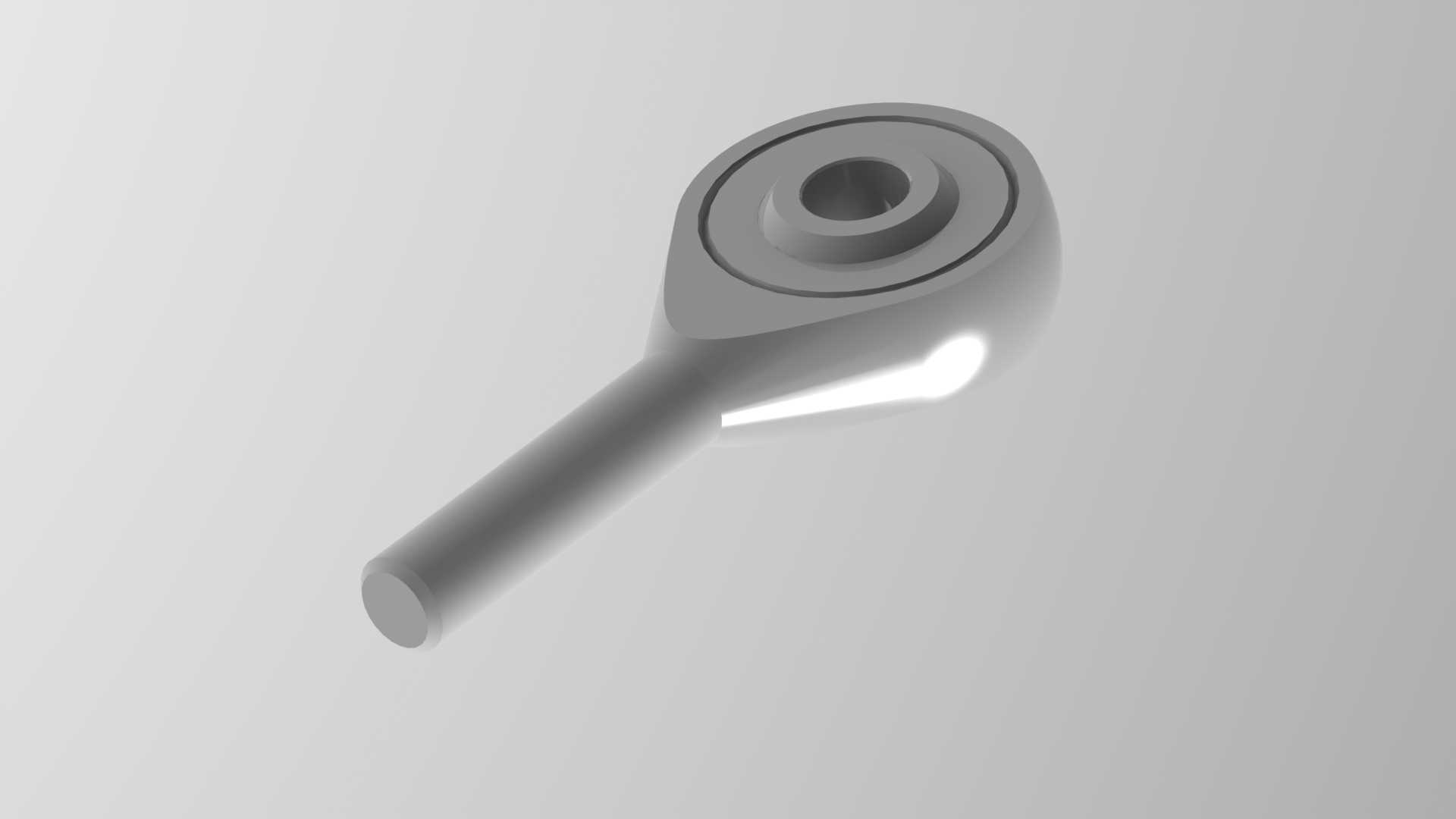

　　在自动化生产线的连杆传动机构、工程机械的操纵拉杆系统、农业设备的可调连接部位，这类带外螺纹的杆端铰接构件是承担角度补偿、载荷传递的核心基础零件，很多现场调试时出现的传动卡滞、拉杆断裂问题，追根溯源往往是杆端构件的选型或安装边界没把控到位。从结构功能上看，该构件一端为带内装滑动衬层的环式铰接端，可实现绕环心的多方向小角度摆动，补偿安装过程中出现的同轴度误差，抵消设备运行时产生的振动偏移，避免刚性连接带来的应力集中；另一端为通长外螺纹杆身，可通过配套螺母实现连接长度的微调，适配不同安装距的拉杆布局需求，调整到位后通过双螺母锁紧即可实现可靠固定，无需额外加工复杂的连接止口。设计这类构件时，首先要明确铰接端的额定动载荷与静载荷阈值，

　　环体内径与配套连接销轴的配合公差需控制在H7/g6区间，既保证铰接转动的灵活性，又避免间隙过大带来的冲击载荷；杆身外螺纹的精度等级选取6g级，螺纹收尾处需加工退刀槽，避免螺纹末端的不完整牙型在受拉时出现应力集中断裂，杆身与铰接端的过渡位置要做足够半径的圆弧过渡，不能出现直角台阶，因为这个位置是整个构件受拉、受弯复合载荷时的应力集中高发区，很多现场失效案例都是过渡圆角过小导致的疲劳断裂。从安装边界来看，铰接端的环体外径决定了构件摆动时的最小避让空间，设计配套安装座时需在环体周向预留足够的摆动间隙，避免构件摆角达到极限时与周边结构发生干涉；杆身的螺纹长度要覆盖整个调节行程，同时预留2-3个螺距的锁紧余量，

　　避免螺母锁紧时啮合牙数不足导致滑牙；安装时铰接端的环面要与连接销轴的轴线保持垂直，偏斜角度不能超过构件允许的最大摆角，否则会导致衬层偏磨，大幅缩短构件的使用寿命。在实际设备应用场景中，这类构件常被用于气动、液压系统的活塞杆与执行端的连接，因为气缸、油缸的安装难免存在细微的同轴度偏差，刚性连接会导致活塞杆密封件偏磨漏气漏油，搭配这类杆端铰接件就能自动补偿偏差，降低密封件的磨损速率；在物流输送线的张紧机构中，也会用到这类构件，通过杆身螺纹调整张紧行程，铰接端适配输送机架体的角度变化，保证张紧力始终沿输送带运行方向施加，避免输送带跑偏。建模时要注意区分铰接端的衬层与基体的材质差异，衬层多为自润滑复合材料，建模时需单独拆分实体，

　　方便后续做有限元分析时赋予不同的材料属性；外螺纹的建模如果用于装配干涉检查，可采用简化的装饰螺纹线，如果用于加工工艺仿真，则需要绘制精确的螺纹牙型，保证牙型角、螺距与实际加工参数一致；铰接端的注油孔如果是自润滑型构件可以省略，如果是需定期注脂润滑的结构，要在环体对应位置加工出注油通道与油嘴安装位，保证润滑脂能顺利到达衬层摩擦面。很多刚入行的结构设计人员选型这类构件时，只关注杆身的螺纹直径与拉载荷，忽略了铰接端的最大允许摆角，导致设备运行到极限位置时构件被别死，甚至拉断杆身，这一点在做机构运动仿真时就要重点验证，把构件的摆角极限作为运动干涉检查的一项核心指标，提前排查安装位置的空间余量。
