注塑柄十字槽手动螺丝刀结构设计

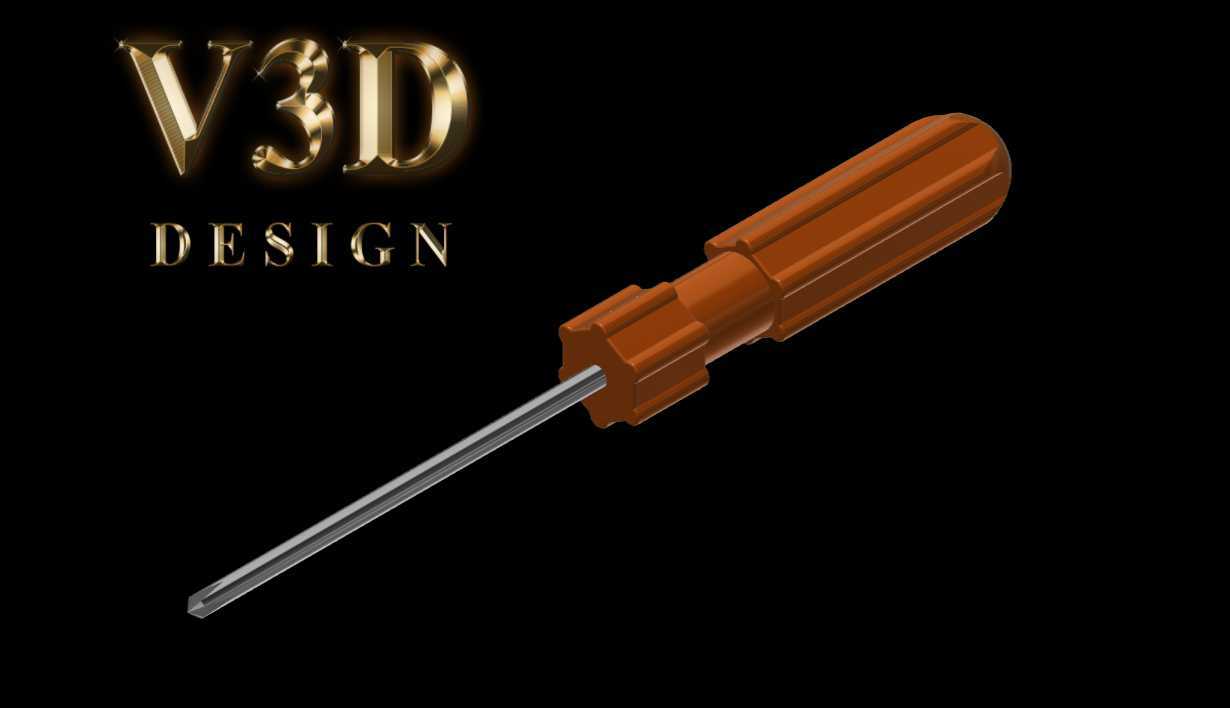

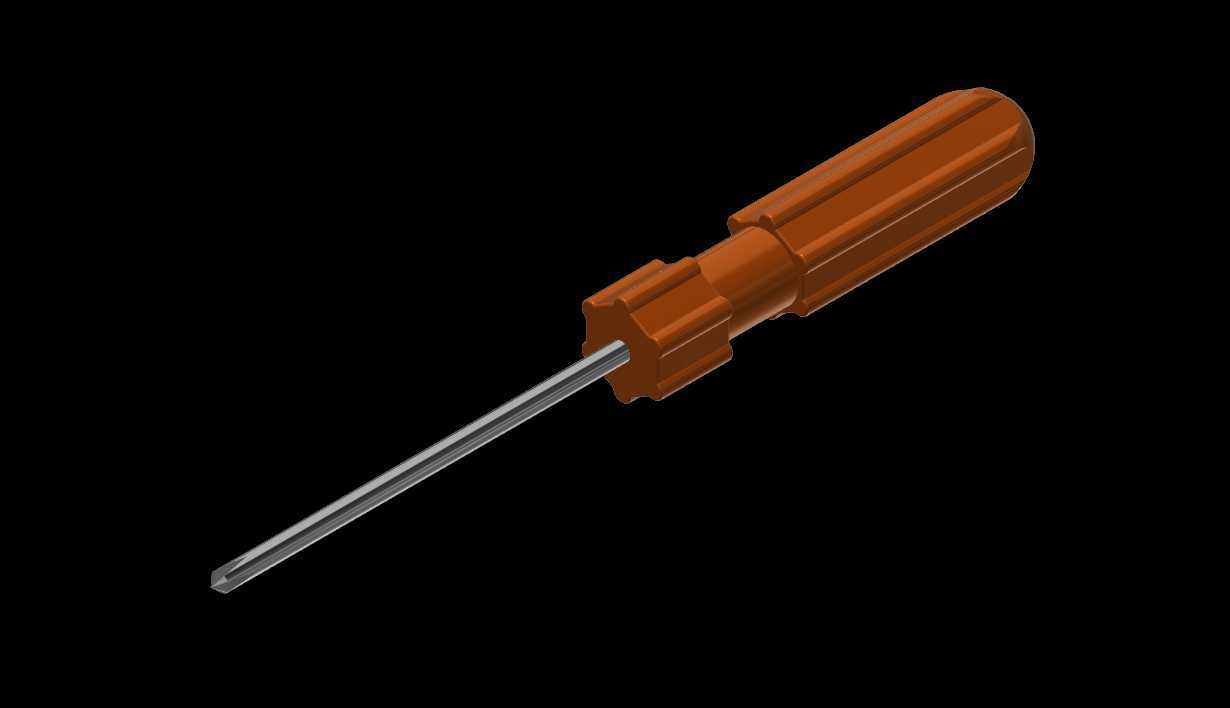

　　日常设备维保、装配工位上最常接触的手用旋具，就是这类结构成熟的螺丝刀，它不需要外接动力源，完全依靠手部施力完成螺纹紧固件的拧紧与松脱作业，在电子装配、五金维修、家具组装、设备调试等场景里都是不可替代的基础工具，哪怕是自动化锁螺丝设备普及的产线，也需要备上几把应对补锁、异常件处理的工况。这款螺丝刀的设计完全贴合手动施力的力学逻辑，手柄部分采用带周向防滑筋的注塑结构，筋条的凸起高度控制在1.2mm左右，既不会硌手，又能在手掌出汗或者沾有少量油污的时候提供足够的摩擦力，避免施力过程中出现打滑脱手的情况；手柄的整体轮廓做了中部微鼓的造型，直径最大处32mm，刚好适配成年男性手掌自然握持的围度，长时间握持作业也不容易产生手部疲劳，

　　靠近刀杆的位置做了收窄的六角卡位，必要的时候可以用扳手加持这个位置施加更大的扭矩，应对锈死或者拧紧力矩要求较高的螺丝。刀杆部分采用高强度合金钢材质的直杆结构，整体做了发黑防锈处理，杆径6mm，从手柄端面到刀头的工作长度设计为100mm，这个长度可以覆盖绝大多数常规装配场景的操作深度，既不会因为杆身过短够不到深孔里的螺丝，也不会因为杆身过长在狭小空间里操作受限；刀头部分采用十字槽适配结构，刀头的棱角做了小角度的倒角处理，既可以顺利卡入螺丝的十字槽内，又能减少长期使用过程中刀头棱角的崩损，延长工具的使用寿命。设计过程中重点考量了刀杆与手柄的连接可靠性，刀杆插入手柄的部分做了滚花加倒钩的结构，注塑的时候塑料材质会完全包裹住滚花和倒钩结构，

　　保证大扭矩施力的时候刀杆不会和手柄发生相对转动甚至脱出，连接位置的抗扭强度可以达到12N·m以上，完全满足M3到M6规格十字螺丝的拧紧力矩要求。从安装边界来看，这款螺丝刀整体长度控制在185mm左右，手柄最大外径32mm，常规的工具挂板挂钩、工具盒卡槽都可以适配收纳，不需要预留特殊的存放空间；刀头的尺寸精度控制在0.02mm以内，和标准十字螺丝槽口的配合间隙合理，拧动的时候不会出现跳头、滑牙的情况，能有效保护螺丝槽口不被拧花，降低紧固件的报废率。不同于电动旋具的转速快、力矩难控制的特点，这款手动螺丝刀可以精准控制施力的大小和角度，对于精密装配、塑料件连接这类对拧紧力矩敏感的场景，手动操作可以避免因为力矩过大拧裂工件或者拧滑螺丝，

　　也不会因为电动工具的转动惯性伤到周边的细小零部件。手柄尾部做了平整的端面设计，必要的时候可以用手掌敲击尾部，配合刀头撬动一些轻微卡滞的零部件，端面内部做了加厚的金属衬片，敲击的时候不会出现手柄开裂的情况。整个产品没有多余的冗余结构，所有的造型设计都围绕手动操作的实用性展开，防滑筋的排布、手柄的弧度、刀杆的长度、刀头的角度都是经过长期实际作业验证的成熟参数，建模过程中对各个配合面的圆角、拔模角度都做了符合注塑加工工艺的处理，后续开模量产的时候不需要做额外的结构调整，刀杆和手柄的装配位置也预留了足够的压装余量，装配工序简单，适合批量生产。
