内螺纹连接式杆端关节轴承结构

　　这类带内螺纹的杆端铰接件，在工业场景里的应用覆盖范围极广，从自动化生产线的连杆传动机构，到工程机械的操纵连杆系统，再到物流设备的铰接支撑部位，都能见到这类零件的身影。它的核心作用是在存在一定角度偏差的两个传动部件之间，实现力的传递同时补偿安装与运行过程中产生的角度错位，避免刚性连接带来的应力集中问题。

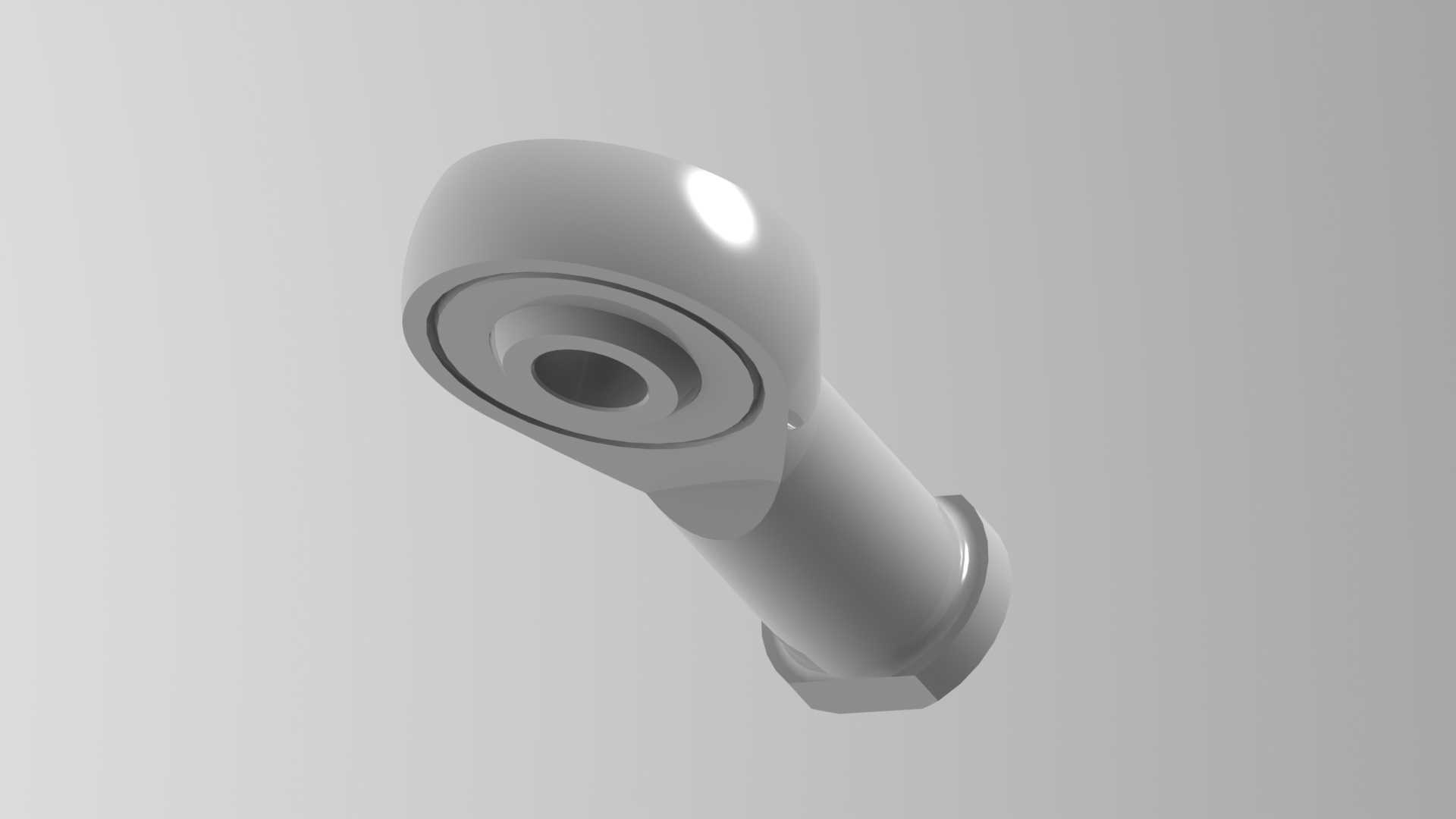

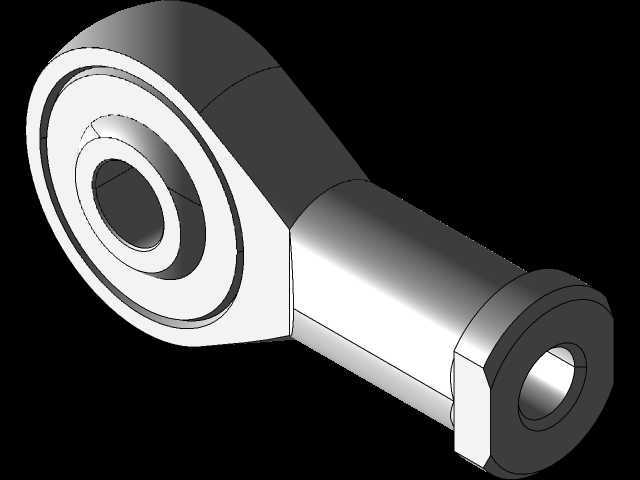

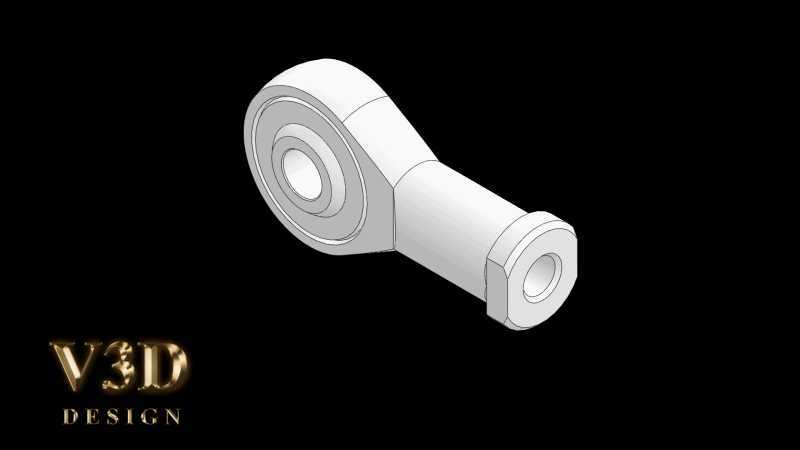

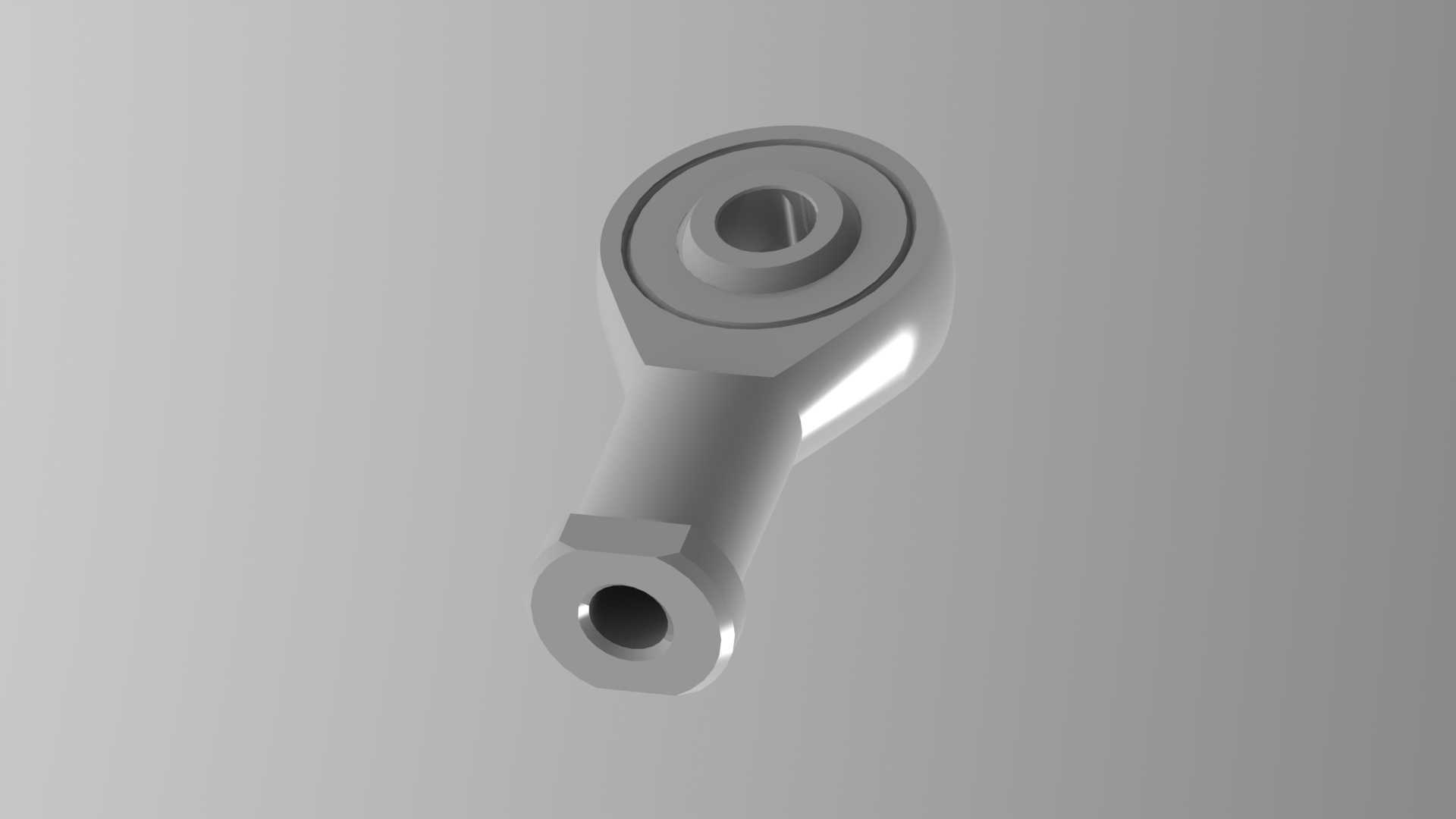

　　从结构设计逻辑来看，零件整体分为两个功能区段，一端是带自润滑滑动衬层的关节轴承外圈与内球头组合，球头内孔为光孔设计，可通过销轴与被连接件完成铰接，允许连接端在一定锥角范围内做任意方向的摆动，适配设备运行过程中连杆的角度变化需求；另一端是带内螺纹的杆体，螺纹段末端设计有六角拧动平面，方便安装时使用扳手施加扭矩，完成与带外螺纹连杆的紧固连接，不需要额外设计拧动夹持位，减少安装工序的复杂度。

　　设计过程中首先要确定的是关节部位的摆动角度范围，通常这类杆端件的允许摆角在12度到18度之间，具体数值需要匹配应用场景的连杆运动轨迹，避免摆角不足导致运动卡滞，或是摆角过大造成轴承衬层异常磨损。内螺纹的规格选型需要匹配对应连杆的螺纹参数，同时要保证螺纹旋合长度满足传动受力要求，通常旋合长度不小于螺纹公称直径的1.2倍，防止交变载荷下螺纹连接出现松脱或滑牙问题。杆体与轴承外圈的连接部位采用圆弧过渡设计，避免截面突变带来的应力集中，在承受冲击载荷时能够分散应力，提升零件的整体疲劳强度。

　　安装边界方面，铰接端的内球头光孔直径决定了适配销轴的尺寸，安装时需要保证销轴与孔的配合间隙在合理范围，间隙过大会导致传动过程中产生冲击异响，间隙过小则会造成铰接部位转动卡滞。螺纹端的外径尺寸需要预留足够的扳手操作空间，通常六角平面的对边尺寸要符合标准紧固件的扳手空间要求，周边至少留出3毫米以上的操作间隙，避免安装时扳手与周边结构产生干涉。零件整体的总长尺寸需要匹配连杆系统的安装距，在装配时可以通过螺纹旋入深度微调整体连接长度，补偿零部件加工带来的尺寸累积误差，降低整个传动机构的装配精度要求。

　　实际使用中，这类杆端件的自润滑衬层通常采用聚四氟乙烯复合材料，不需要额外加注润滑脂，能够在无定期维护的工况下长期运行，适合用在维护不便的设备部位。关节部位的密封设计也需要重点考虑，在粉尘、水汽较多的工况下，需要在轴承外圈两端加装防尘密封圈，避免杂质进入球头摩擦面造成衬层异常磨损，延长零件的使用寿命。杆体部分通常采用中碳钢调质处理，表面做镀锌或发黑防锈处理，兼顾结构强度与环境耐蚀性，能够适应多数工业场景的使用环境。在受力较大的重载场景下，也可以选用合金钢材质的杆体与轴承组件，提升整体的承载能力，满足大载荷传动的需求。
