可调式压紧机械夹具结构设计

　　在机械加工、装配、检测等多类生产场景中，工件的可靠定位夹紧是保障工序精度、作业效率的核心前提，这类可调压紧夹具正是针对多规格工件装夹需求开发的通用型夹紧部件，区别于定制化专用夹具，它能在一定尺寸范围内适配不同外形的工件装夹，大幅降低中小批量生产场景下的工装制作成本，缩短生产准备周期。从实际应用场景来看，这类夹具常被布置在机床工作台、装配工装台、焊接变位器等作业平台上，可单独使用完成小型工件的单点压紧，也可多件组合排布，对异形件、不规则轮廓工件实现多点同步夹紧，尤其适合多品种小批量的机加工序、部件预装工序、尺寸检测工序，避免频繁更换专用夹具带来的调试时间损耗。

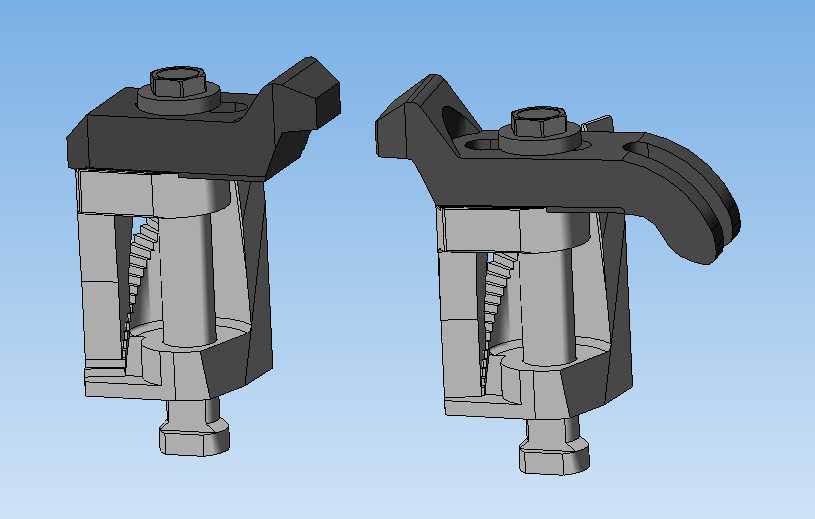

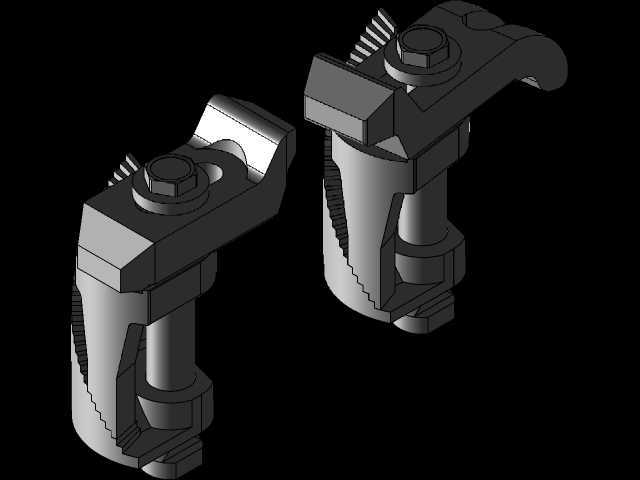

　　从功能特性来看，该夹具采用螺旋压紧配合压头角度可调的结构逻辑，底部的螺杆结构既承担整个夹具与安装平台的连接固定作用，也通过螺纹副的旋合行程实现压紧高度的粗调，适配不同高度尺寸的工件装夹需求；上部的压臂采用可摆动的铰接结构，能够根据工件被压紧面的倾斜角度自动调整压合姿态，保证压头与工件表面的贴合面积，避免单点接触造成的工件压痕、压紧力不足导致的工件窜动问题。压臂末端的受力面做了加宽处理，分散压紧时的接触应力，即使是表面硬度较低的有色金属工件、薄壁工件，也能在足够夹紧力的前提下减少装夹变形。夹具的主体框架采用开放式的框型结构，既给内部的螺旋调节结构提供防护，避免加工切屑、焊渣、灰尘等杂质进入螺纹副造成调节卡滞，也预留了足够的操作空间，操作人员使用标准扳手即可完成夹紧力调节与夹具拆装，不需要配备专用操作工具。

　　从设计思路层面拆解，这款夹具的核心设计目标是兼顾通用性与操作便捷性，首先在调节维度上做了双重适配：垂直方向的螺旋行程负责适配工件的高度差，压臂的摆动自由度负责适配工件被压紧面的角度差，两个维度的调节配合，让夹具不需要更换任何配件就能覆盖一定范围内的不同装夹需求。结构受力上做了针对性优化，夹紧作业时的反作用力会通过框型主体直接传递到底部安装面，压臂的铰接点位置经过受力校核，在常规夹紧力工况下不会出现结构变形或铰接松脱，螺纹副采用梯形螺纹设计，相比普通三角螺纹拥有更好的自锁性能，夹紧后不会因为设备振动、工件受力出现压臂松脱的问题，保障装夹可靠性。细节设计上，压臂的操作端做了圆弧过渡处理，避免操作人员调节时被锐边划伤，底部的螺杆连接端做了标准尺寸设计，能够适配多数作业平台的通用T型槽安装孔，不需要额外加工转接件就能完成固定。

　　从安装边界与外形尺寸来看，这款夹具的整体高度适配200毫米以内的工件装夹高度需求，安装时只需要在作业平台对应位置开出匹配螺杆直径的安装孔，或者直接利用平台现有T型槽，通过底部螺母锁紧即可完成固定，夹具的横向占用空间较小，多件排布时的最小间距可以控制在较小范围，能够在有限的工作台面上布置更多夹紧点，适配复杂轮廓工件的装夹需求。夹具的活动部件行程经过合理限位，压臂的摆动角度被限制在有效工作范围内，避免调节过度导致的结构脱开，螺旋调节的行程也做了限位设计，防止螺杆旋出过量造成整个夹具解体。实际使用过程中，操作人员只需要先根据工件高度大致调整螺杆的伸出长度，将压臂摆到工件上方的合适位置，再逐步旋紧顶部的压紧螺母，观察压臂与工件表面完全贴合后，施加符合工艺要求的扭紧力矩即可完成装夹，整个调节过程不需要复杂的参数计算，一线操作人员经过简单熟悉就能快速上手。这类可调夹具的普及应用，能够有效提升中小批量生产场景的工装柔性，在保障装夹精度与可靠性的前提下，降低工装投入成本，减少工装存储占用的场地空间，是通用工装体系里实用性极强的一类基础夹紧部件。
