125mm杆长可折叠式机构调节操作手柄

　　在各类通用工业设备的手动调节场景中，操作手柄的设计往往需要兼顾操作便利性与空间避让需求，这款带125mm塑料杆的折叠手柄，正是针对这类需求完成的结构设计。日常设备调试、工位参数微调的作业场景里，操作手柄如果采用固定外伸结构，很容易在设备运行、人员通行或者物料转运过程中发生剐蹭，甚至因为误碰导致机构参数偏移，折叠结构的加入，刚好解决了固定手柄的空间占用痛点。从实际使用逻辑来看，这款手柄的核心作用是为需要手动调整行程、锁止位置或者切换传动状态的机构提供操作力输入接口，握杆部分采用滚花防滑设计，操作人员佩戴常规劳保手套也能获得足够的摩擦力，不会出现施力打滑的问题，塑料材质的握杆相比全金属结构，冬季操作不会有明显的冰感，

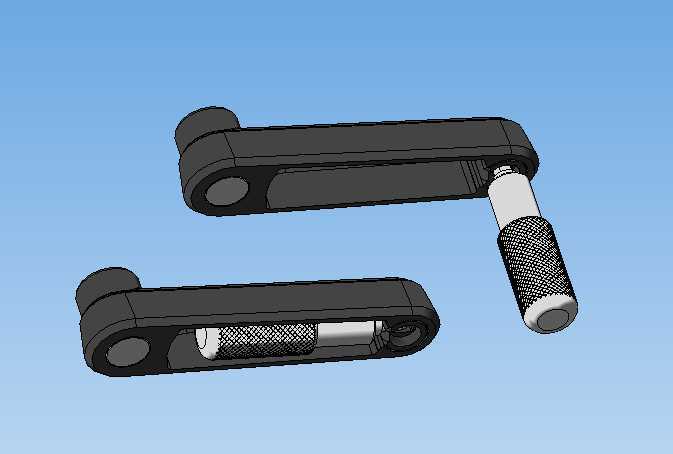

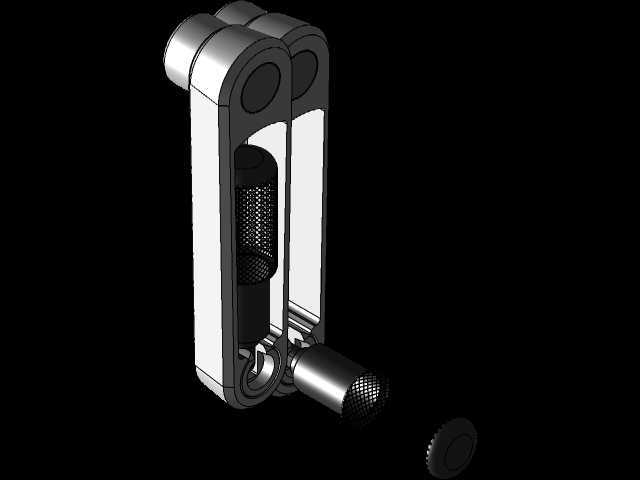

　　长时间握持调整的舒适度更好，同时也能降低金属手柄磕碰周边零件造成的表面损伤风险。结构设计上，手柄的主体承力部分采用金属材质，保证扭矩传递过程中的刚性，不会因为频繁施力出现形变，折叠铰接位置做了限位结构，当手柄展开到工作位置时，铰接处会自动卡入定位槽，此时整个手柄形成刚性杠杆结构，操作人员施加的转动力可以完整传递到连接轴上，不会因为铰接间隙出现旷量；需要收纳时，只需要按压铰接位置的解锁卡扣，握杆就可以绕铰接轴转动贴合到手柄主体侧面，整体外伸尺寸大幅缩小，完全避开设备运行的活动空间。从安装边界来看，手柄的连接端采用标准的轴孔配合结构，适配常规的调节轴径，安装时只需要将连接端套入对应轴位，拧紧侧面的紧定螺钉即可完成固定，

　　不需要额外加工复杂的安装接口；握杆展开后的有效操作长度为125mm，按照普通人手的施力习惯，这个长度可以在操作人员施加较小握力的情况下，输出足够的调节扭矩，不需要借助额外的加力杆就能完成常规的机构锁紧、位置调整作业。在实际设备适配中，这类折叠手柄常被用在机床的工作台位置微调、工装夹具的手动锁止、输送线的张紧度调节、小型专用设备的参数切换工位上，相比可拆卸式的调节手柄，它不需要额外设计手柄收纳位，也不会出现手柄丢失的情况，折叠后与设备本体贴合，不会突出设备外轮廓造成安全隐患。设计过程中，铰接位置的转动阻尼经过匹配，既不会因为阻尼过小导致握杆在设备振动时自行松脱展开，也不会因为阻尼过大导致操作人员折叠、展开操作费力，

　　握杆末端做了圆角处理，避免操作时划伤手部，主体承力臂的截面采用异形加强结构，在保证整体壁厚均匀、适合成型加工的前提下，提升了臂身的抗扭能力，即使施加超出常规操作的力矩，也不会出现臂身弯折的情况。针对不同设备的安装空间差异，这款手柄的折叠方向可以根据安装位周边的障碍物位置调整，安装时只需要调整铰接轴的朝向，就能让握杆折叠后朝向设备内侧的空闲空间，不会和周边的管线、其他操作件产生干涉。
