燕尾槽传感器安装旋转心轴结构

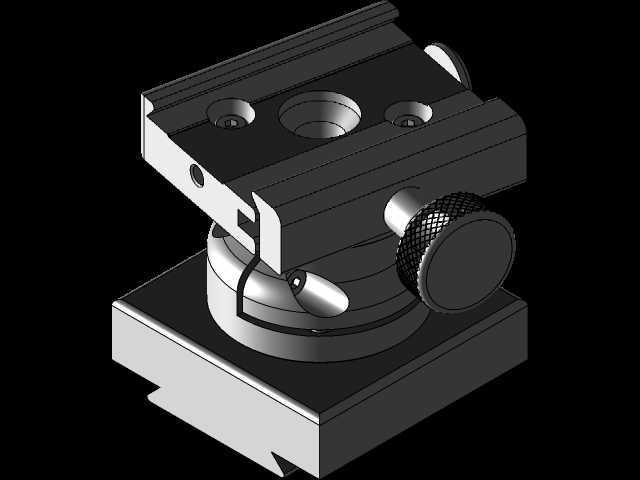

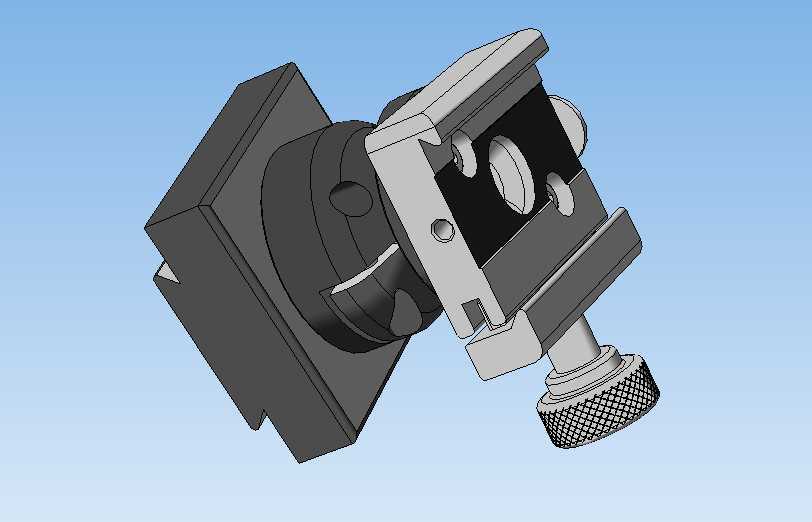

　　在工业检测工位的传感器布设场景中，这类适配燕尾槽的旋转心轴是解决传感器角度微调、安装定位的核心连接件，很多视觉检测、位移测距、对射传感的工位都会用到这类结构，毕竟现场安装时很难一次性把传感器的检测角度、朝向对准被测位置，需要有可靠的旋转调节结构来适配不同的安装工况。从结构功能来看，这个心轴组件一端是标准燕尾槽适配接口，能直接卡入设备上预设的燕尾槽导轨，不需要额外打孔做安装位，靠燕尾槽的配合面就能实现沿槽方向的位置滑移调整，到位后通过侧面的锁紧结构就能固定槽内位置，不会出现使用过程中滑移偏移的问题。另一端的旋转承载座用来装夹各类圆柱型、方块型工业传感器，旋转部分采用阻尼式转轴结构，调节时可以手动转动承载座，调整传感器的俯仰、偏转角度，

　　调整到位后靠端部的滚花锁紧旋钮拧紧，就能把旋转角度完全锁死，即使设备运行有轻微振动，也不会出现角度跑偏导致检测失效的情况。设计这类结构的时候，首先要考虑的是燕尾槽的配合公差，燕尾槽的角度一般采用55度或者60度的标准燕尾角度，配合面留0.02-0.05mm的间隙，既保证滑动顺畅不会卡滞，又不会因为间隙过大导致安装后出现旷量，影响传感器的检测精度。旋转部分的转轴采用台阶轴结构，轴向靠轴肩定位，径向配合选用H7/h6的间隙配合，保证转动灵活无卡顿，同时转轴处加设了阻尼垫片，避免未锁紧时承载座带着传感器自由下坠，方便现场调试时的角度暂存。端部的滚花旋钮采用直纹滚花设计，增大手部拧动时的摩擦力，不需要额外工具就能手动完成锁紧操作，

　　适合现场调试时快速调整。安装边界方面，燕尾槽适配端的尺寸兼容市面上主流的工业铝型材燕尾槽、光学平台燕尾槽的槽宽规格，一般槽宽适配范围在12-20mm之间，旋转部分的转动角度范围可以达到正负90度，足够覆盖绝大多数传感器的角度调整需求，整体结构的外形尺寸控制在紧凑范围内，不会占用过多安装空间，即使在狭小的设备内部工位也能顺利安装。承载座上预留了通用的传感器安装孔位，支持M3、M4规格的安装螺丝，能适配市面上绝大多数小型工业传感器的安装尺寸，不需要额外做转接板。实际使用中，这类旋转心轴的可靠性直接影响传感器的检测稳定性，所以在结构设计时，所有受力的锁紧部位都做了加厚处理，锁紧螺丝选用不锈钢材质，避免长期在车间环境下生锈导致锁紧失效，

　　旋转配合面做了发黑防锈处理，既能提升表面硬度耐磨性能，也能适应车间多油污、多粉尘的使用环境。很多自动化设备的检测工位在前期设计时，不会把传感器的安装位置完全定死，都会预留这类可调安装结构，方便后期调试时根据实际被测件的位置、检测距离来灵活调整传感器的位置和角度，相比固定式的安装座，这种带旋转调节的燕尾槽心轴能大幅缩短现场调试的时间，也能适配后期产品换型时的传感器位置调整需求，不需要重新加工安装支架，只需要松开锁紧旋钮调整角度、沿燕尾槽滑移位置就能完成适配。结构上没有多余的复杂零件，整体拆装维护很方便，长期使用如果出现阻尼下降的情况，只需要稍微拧紧端部的锁紧旋钮就能恢复阻尼力度，不需要整体更换组件，维护成本很低。
