三极操作式断路器隔离开关结构设计

　　在低压配电系统的终端配电、动力柜进线侧、车间母线分接单元这类场景里，带负荷分断能力的隔离开关是运维安全的核心保障部件，这款三极结构的断路器-隔离开关，就是针对这类需要明确断开点、同时具备一定负荷分断能力的场景设计的。从实际使用逻辑来看，这类开关不需要承担短路分断的核心任务，核心作用是在检修回路时提供肉眼可见的物理断开间隙，同时可以在带额定负荷的状态下完成回路分合操作，避免带负荷拉闸产生的电弧对操作人员造成伤害，也能防止误合闸带来的安全事故。

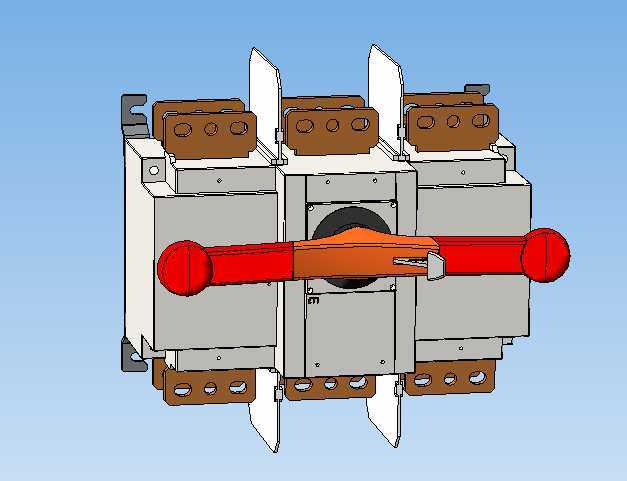

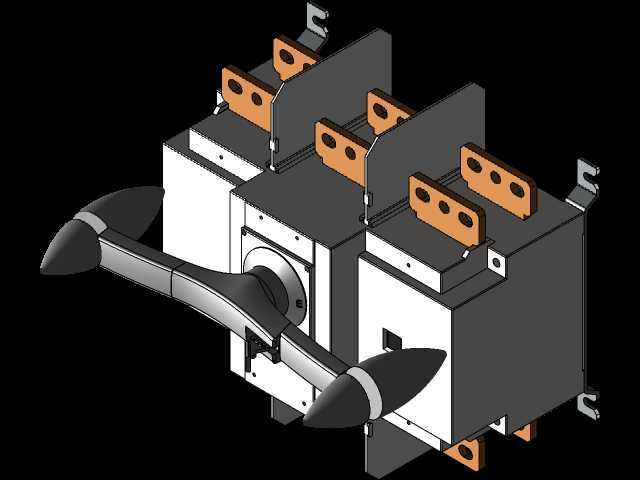

　　从结构设计的思路上看，这款产品采用了三极共轴操作的布局，三个极的触头单元沿操作轴的轴向均匀排布，保证操作时三相触头同步分合，避免出现不同期分合导致的弧光短路问题。操作手柄采用了加长的红柄设计，一方面是增大操作力臂，降低操作人员分合闸需要施加的操作力，另一方面醒目的红色可以直观提示开关的当前状态，手柄上的锁定结构可以在分闸位置加装挂锁，满足检修作业时的上锁挂牌安全规范要求。每极的触头外部都设置了独立的隔弧板，也就是模型里呈现的白色片状结构，这些隔弧板采用耐弧绝缘材料制作，分闸时产生的电弧会被限制在单极的隔弧腔内部，不会飞溅到相邻极或者柜体金属部分，有效避免相间短路故障。

　　触头部分的设计采用了上下双接线端的结构，也就是模型里棕色的接线端子排，每个端子上都预留了多个螺栓安装孔，可以适配不同截面的铜排或者电缆接线，接线端的接触面做了平整化处理，降低接触电阻，避免大电流通过时接线端过热。开关主体的安装基座采用了高强度绝缘材料压制而成，基座上预留了四个角的安装固定孔，安装时可以直接通过螺栓固定在柜体的安装梁上，安装孔的位置尺寸适配行业通用的导轨或者螺栓安装间距，不需要额外制作转接安装板。

　　从安装边界的尺寸逻辑来看，这款三极开关的宽度方向按照三极单元的排布做了紧凑化设计，不会占用过多的柜内横向安装空间，操作手柄的旋转半径经过校核，在分合闸的全行程范围内，不会和柜内的母线、二次线或者其他相邻元件产生干涉，手柄伸出柜体面板的长度也做了控制，既保证操作时的握持空间，也不会因为伸出过长导致误碰。开关的进出线端之间的电气间隙、爬电距离都满足低压电器的相关规范要求，在额定电压等级下不会出现绝缘击穿问题。

　　在实际选型适配的时候，这类开关可以作为车间小型动力回路的进线主开关，也可以作为设备控制柜的电源隔离开关，配套塑壳断路器使用的时候，隔离开关承担明显断开点的作用，断路器承担过载和短路保护的功能，二者配合可以兼顾保护性能和检修安全需求。建模的时候对每个触头的接触行程、隔弧板的安装间隙、操作机构的联动逻辑都做了还原，结构件之间的装配间隙都按照实际生产的公差要求做了预留，不会出现建模干涉的问题，不管是用来做配电方案的布局演示，还是做柜体结构的干涉校核，都可以直接调用。

　　从结构细节上看，操作机构的转轴部分采用了方轴连接结构，三个极的动触头都固定在同一根方轴上，方轴转动时带动三个动触头同步动作，机构内部设置了定位卡点，分闸和合闸位置都有明确的到位反馈，操作人员操作时可以通过手感判断开关是否完全到位，避免出现半分半合的虚接状态。接线端子的螺栓孔位做了沉台设计，螺栓拧紧之后螺栓头不会高出端子表面，不会影响相邻极的绝缘距离。基座和各极单元之间采用卡扣加螺栓的双重固定方式，既方便装配时的定位，也能保证大电流通过时结构不会因为电动力出现松动移位。
