ABB MS496手动电动机起动器结构设计

　　在低压配电与工业电机控制场景里，手动电动机起动器是小功率电机回路里非常常见的集成式元件，这款ABB MS496型号的起动器，把隔离开关、过载保护、短路保护的功能整合在单个导轨安装的壳体里，不需要额外搭配多个分立元件就能完成电机的直接起停控制与回路保护，在小型输送线、单机配套设备、风机水泵类小功率负载的控制柜里应用十分广泛，很多设备厂做紧凑型电控柜设计的时候，会优先选用这类集成式起动器来节省柜内安装空间，减少柜内布线的接点数量，降低后期运维的故障点。从结构设计来看，这款起动器采用了标准DIN导轨安装的卡装结构，背部的卡扣可以直接卡在35mm标准安装导轨上，不需要额外打孔固定，安装和拆卸的时候只需要拨动卡扣就能完成拆装，

　　非常适合批量组装的电控柜生产场景。壳体采用上下分层的结构设计，主回路的进出线端子分别布置在壳体的上下两端，端子的接线空间预留充足，可以适配不同线径的铜芯导线，端子的压紧结构采用了防滑脱的压片设计，即使设备运行过程中有振动，也不会出现接线松动的情况。正面的操作旋钮采用了突出式设计，有明确的分合位置标识，操作的时候有清晰的档位手感，不会出现误操作的情况，旋钮旁边还预留了挂锁孔，在设备检修的时候可以把旋钮锁定在分闸位置，避免误合闸带来的安全风险。从外形尺寸来看，这款起动器的宽度属于模数化设计，单台的宽度对应标准低压模数尺寸，多台并排安装的时候不会出现干涉，相邻器件之间不需要预留额外的散热间隙，壳体侧面的散热槽布置合理，

　　在额定电流范围内长期运行的时候，壳体的温升可以控制在标准允许的范围内，不会因为过热影响内部元件的使用寿命。内部的结构布局上，操作机构、脱扣单元、触头系统分别布置在不同的腔室里，触头系统采用了银基合金触头，分断负载的时候耐电弧烧蚀能力更强，能够承受电机起动时候的短时冲击电流，过载脱扣单元采用了双金属片结构，当电机出现过载电流的时候，双金属片受热弯曲触发脱扣机构，快速分断主回路，避免电机因为长时间过载过热烧毁，短路脱扣单元采用了电磁式结构，当回路出现短路大电流的时候，电磁机构会瞬间动作分断触头，分断速度快，能够有效限制短路电流对后端设备的冲击。在实际选型应用的时候，需要根据被控电机的额定电流来匹配对应电流规格的起动器，

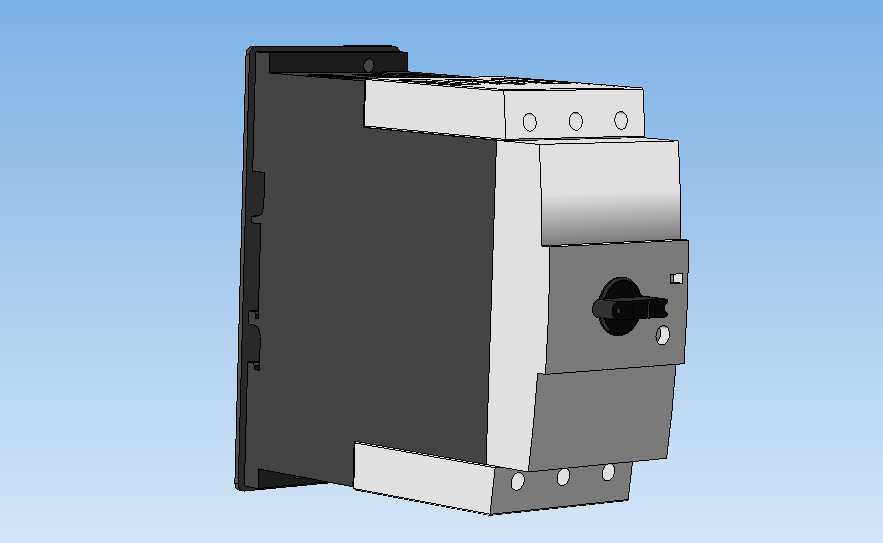

　　调整过载保护的整定值，确保保护特性和电机的负载特性匹配，对于重载起动的电机，还需要核对起动器的短时耐受电流参数，避免电机起动过程中出现误脱扣的情况。这款模型完整还原了产品的外部安装接口、操作结构、外形轮廓，在做电控柜三维布局设计的时候，可以直接导入模型进行柜内空间排布，核对器件之间的安装间隙、走线空间，提前规避安装干涉的问题，也可以用来做操作面板的开孔匹配设计，确保柜体加工的时候开孔位置和器件的操作位置精准对应，减少现场安装调试时候的修改工作量。从建模细节来看，模型还原了壳体上的所有安装标识、端子位置、卡扣结构，表面的分模线、散热槽的细节都做了准确还原，导入三维装配环境之后，可以直接用来生成工程图的安装示意，也可以用来做产品的虚拟装配验证，检查和周边元器件的位置匹配度，对于做低压电控设计的工程师来说，这类精准的元件模型可以大幅提升设计效率，减少因为器件尺寸偏差带来的设计返工。
