带挂锁式信箱锁具结构三维设计

　　日常民用与小型商用场景里，信箱、储物格、小型设备舱门这类需要简易管控开合的点位，对锁具的要求从来不是高等级安防，而是操作便捷、安装适配性强、能配合额外挂锁实现双重管控，这款带挂锁锁定结构的信箱锁，正是针对这类场景做的结构优化设计。从实际使用逻辑来看，这类锁具常应用在小区单元信报箱、户外公共储物格、小型机电设备的检修舱门、办公区域文件周转柜等场景，这些场景的共同特点是开合频次不低，使用人群相对固定但偶尔需要临时授权开启，单纯的弹子锁芯结构一旦钥匙遗失就需要破拆锁体，而额外增设的挂锁位，既可以在日常由管理人员用主钥匙统一管控，也可以在临时授权时由使用人自行加挂个人挂锁，不用额外改动柜体结构就能实现双重锁定的需求。

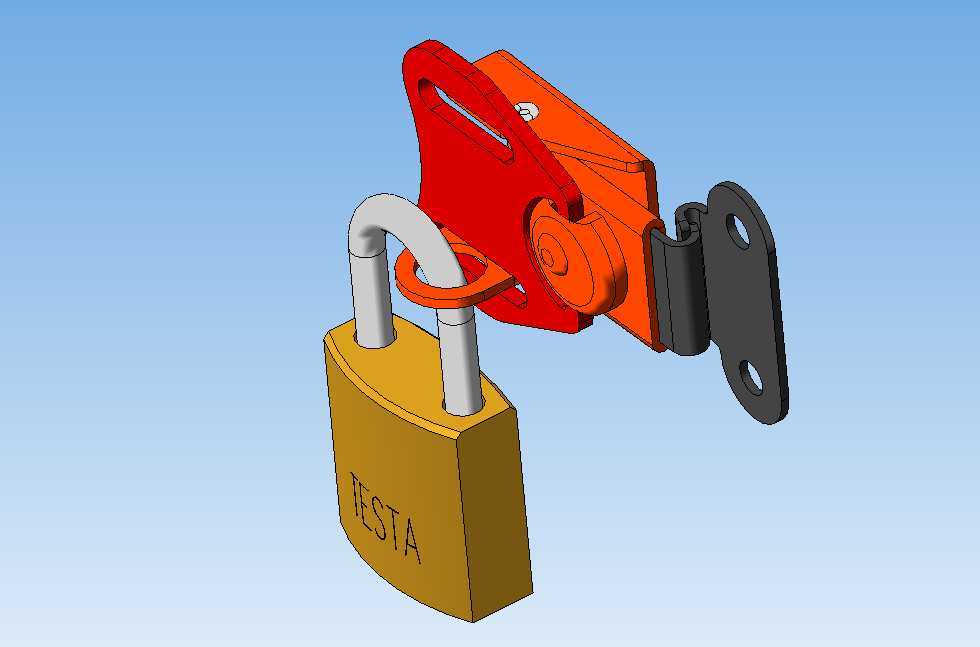

　　从功能特性上拆解，这款锁具采用旋转卡扣式的锁止逻辑，锁体主体通过后部的安装座固定在门板内侧，红色的旋转拨片是锁止执行件，当拨片旋转至锁止位时，会卡在门框的挡边内侧阻止门板开启，拨片上预留的挂锁孔位，在拨片处于锁止位置时刚好和锁体上的固定孔位同轴对齐，此时穿入挂锁就能彻底锁死拨片的旋转自由度，哪怕有人撬动锁芯也无法转动拨片实现开锁。黑色的安装座上预留了两个沉头安装孔，孔位间距符合常规小型箱柜锁的通用安装尺寸，不需要在门板上重新打孔扩孔，就能直接替换市面上多数同规格的老式信箱锁，降低存量柜体的改造成本。

　　设计思路上，这款锁没有追求复杂的锁芯结构，而是把重点放在结构可靠性和安装适配性上，锁体的旋转轴部位做了加厚的轴套结构，避免长期频繁旋转出现轴孔磨损导致拨片晃动、锁止失效的问题；拨片的边缘做了圆弧过渡处理，在旋转锁止的过程中不会刮蹭门框的漆面或者喷塑层，减少长期使用的外观损耗；挂锁孔位的内径做了适配常规小规格挂锁的尺寸，既能穿过常见的3-5mm锁梁直径的挂锁，又不会因为孔位过大导致挂锁锁梁在孔内晃动产生异响。从安装边界来看，锁体主体突出门板内侧的高度控制在20mm以内，不会占用箱柜内部过多的储物空间，哪怕是深度较浅的信报箱格口，也不会因为锁体突出导致信件、小件物品放置时被剐蹭；拨片的旋转半径经过测算，在门板厚度1-3mm的常规金属、木质门板上安装时，拨片旋转全程不会和门板内侧的加强筋产生干涉，安装时只需要在门板上开出对应尺寸的方孔，穿入锁体后从背面用螺母锁紧固定座，再调整拨片的角度适配门框挡边的位置即可完成安装，不需要复杂的调试步骤。

　　实际使用过程中，日常开启只需要用配套钥匙转动锁芯带动拨片旋转90度就能解锁开门，需要临时锁定或者双重防护时，在拨片对齐锁孔的位置挂上个人挂锁，不用钥匙也能确认锁具是否处于闭合状态，相比纯隐藏式的锁具，这种带外露挂锁位的结构，还能起到一定的警示作用，提醒无关人员该格口处于锁定状态，避免误拉硬拽损坏柜门和锁体。锁体的外露部分做了圆滑的倒角处理，没有尖锐的棱角，在人员频繁经过的公共区域安装使用时，不会剐蹭到过往人员的衣物或者皮肤，适配公共场景的使用安全要求。
