800x1500规格大运量带式输送设备结构

　　在汽车零部件焊装车间的工序间转序、电商仓储的整箱货品分拣输送、建材加工线的板材批量转运这类需要连续承载大重量、大体积物料的场景里，这类宽幅带式输送设备是产线物流衔接的核心载体，区别于轻型同步带输送机构，它的设计从一开始就瞄准了单位时间高吞吐量的物料输送需求，避免窄幅设备需要多台并排布设带来的占地冗余、同步调试复杂的问题。

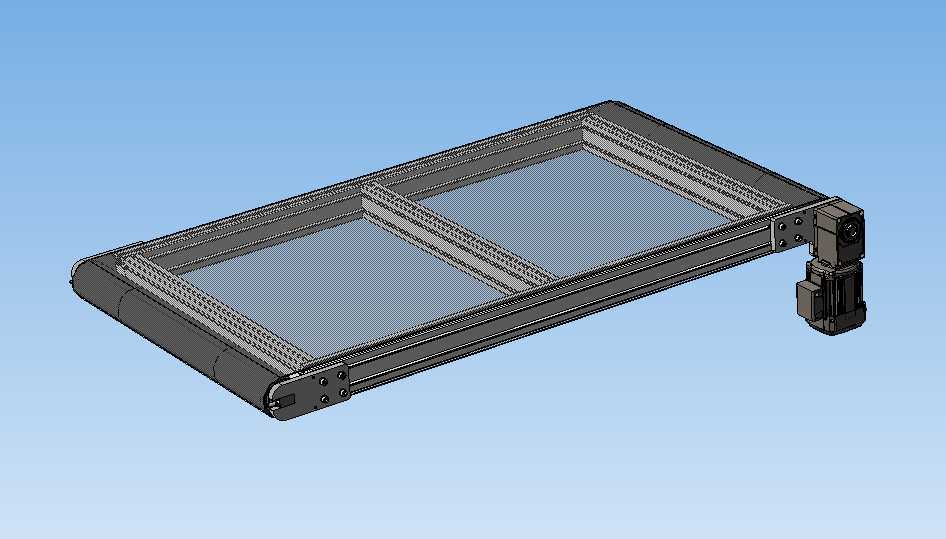

　　从结构设计逻辑来看，这款设备的主体框架采用工业铝型材拼接成型，型材槽口直接用于安装皮带承托托板、侧边导向挡条以及端部的驱动安装座，省去了传统焊接机架需要二次铣面、喷漆的工序，组装时可以根据现场布设需求微调各连接件的位置，后期维护更换易损件时也不需要动用大型焊接、切割设备。驱动端采用侧装式的减速电机直连主动辊结构，电机与主动辊的连接位设置了可调式张紧座，既可以补偿皮带长期运行产生的蠕变伸长量，也能在安装时快速调整辊筒平行度，避免皮带跑偏偏磨的常见故障。

　　设备的有效输送宽度为800mm，整体机身长度为1500mm，安装时需要预留的边界尺寸需要在机身长宽基础上，在驱动端额外留出220mm的电机安装与检修空间，机身两侧各预留80mm的维护操作空间，进料端和出料端可以根据对接的上游、下游设备高度，选配高度可调的支撑脚架，支撑脚的调节行程范围为±50mm，能够适配多数车间地面的不平整工况，也能匹配不同高度的加工设备、分拣工作台的接驳需求。

　　皮带承托部分没有采用传统的多组托辊结构，而是采用整面的高密度耐磨支撑板作为承托面，这种设计更适合输送底部平整的箱装、托盘类物料，避免托辊间距过大导致物料在输送过程中出现颠簸、卡滞的问题，同时整面板的承托结构也能降低设备运行时的振动噪音，适合在对车间噪音有要求的组装、仓储场景使用。皮带两侧设置了高度30mm的导向挡边，挡边采用耐磨高分子材料制作，通过T型螺栓直接固定在框架型材的槽口内，既可以防止物料在输送过程中从侧边滑落，也能对皮带的运行轨迹起到辅助限位的作用，减少皮带跑偏的概率。

　　端部的从动辊采用了腰形孔安装结构，配合张紧螺栓可以实现两端独立的张紧量调节，调试时可以通过分别调整两端的张紧距离，快速校准皮带的运行轨迹，不需要拆卸机身其他部件。驱动端的减速电机选型匹配了大带宽输送的扭矩需求，启动时采用软启动逻辑，避免大负载启动时皮带打滑、电机过载的问题，电机的安装位设置了可拆卸的防护外罩，既可以防止生产过程中的碎屑、灰尘进入电机传动部位，也能避免操作人员误触转动部件引发安全事故。

　　在实际产线布设中，这类设备可以多台首尾拼接组成长距离的输送线，也可以单独作为某两台加工设备之间的短距离转序机构使用，比如在板材切割工序后对接打磨设备，或是在包装工序后对接码垛工位，宽幅的输送面可以同时承载多件并排摆放的工件，单位时间的输送效率比同长度的500mm宽度皮带机提升60%以上。框架的铝型材选型采用了加厚壁厚的规格，能够承受的单段机身总负载可达300kg，满足多数工业场景下的散料、整箱件、中型工件的输送需求，机身底部的支撑脚采用橡胶减震垫与地面接触，不需要打膨胀螺栓固定，设备移位时只需要断开电源、松开对接的连接件就可以整体搬运，适合需要经常调整产线布局的柔性生产车间使用。

　　设计过程中还考虑了日常维护的便捷性，皮带的更换不需要完全拆解端部的辊筒组件，只需要松开张紧螺栓，将旧皮带从侧边抽出，再套入新皮带后重新张紧校准即可，整个更换过程单人即可在半小时内完成，大幅降低了设备停机维护的时间成本。导向挡边、承托板这些易损件都采用标准件设计，损坏后可以直接采购同规格型材或板材替换，不需要定制特殊加工件，减少了备件库存的压力。
