带支撑调平结构的组合式万向滚轮

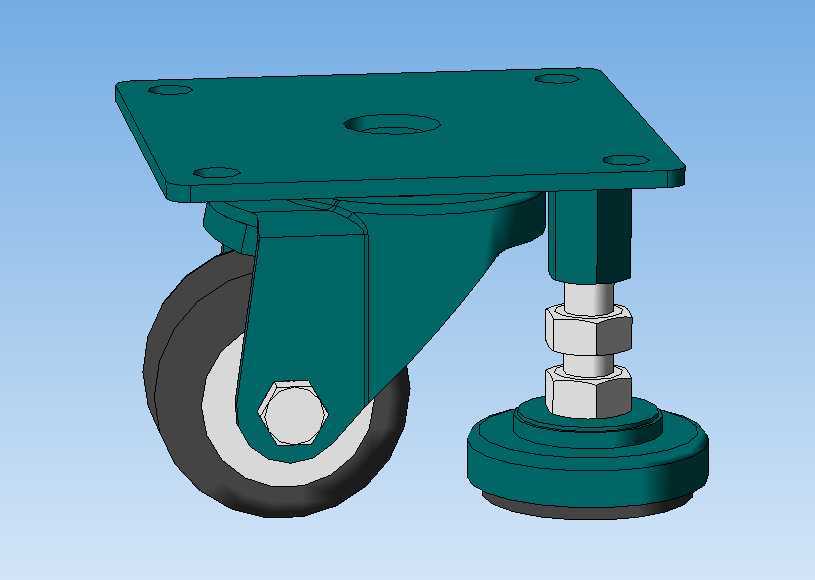

　　在车间非标自动化线体、小型实验检测设备、可移动工装台架的实际部署场景里，经常会遇到移动便利性与工位放置稳定性的矛盾：纯脚轮支撑的设备推移到位后，受地面平整度、脚轮自身滚动间隙影响，容易出现工位偏移、运行晃动的问题，而单独配置固定支撑脚又会大幅增加设备移位时的操作步骤，需要反复拆装支撑件或者撬动设备才能完成移位，这类场景下集成式的带调平支撑的万向滚轮就成了兼顾两类需求的最优选择。这款组合式可调旋转支架本质是集成了重载万向脚轮与螺纹调平支撑脚的一体化安装组件，整套结构共用一块顶部安装法兰板，不需要在设备底部单独排布脚轮安装位与支撑脚安装孔，能大幅缩减设备底部安装面的加工工序，也避免了两类支撑件分开安装时出现的高度差干涉、支撑点受力不均的问题。从结构设计逻辑来看，顶部安装法兰板采用矩形平板结构，四个角位预留沉头安装孔，安装时螺栓从法兰板上方穿入设备底部的安装螺纹孔，沉头结构能保证螺栓顶面不突出法兰板平面，不会和设备底部的其他结构产生干涉；法兰板一侧延伸出万向脚轮的安装支座，采用厚板折弯焊接结构，轮架部分通过中心回转销轴与法兰板连接，能实现360度水平方向旋转，滚轮部分采用聚氨酯包胶材质，轮芯为硬质工程塑料或金属材质，包胶层厚度足够吸收地面微小凸起带来的振动，推移设备时不会产生明显的金属碰撞噪音，也不会划伤环氧地坪、瓷砖等常见车间地面，滚轮通过侧部的螺栓轴与轮架固定，轴端配置防松螺母，长期受径向载荷也不会出现轴窜动、松脱的问题。

　　法兰板另一侧集成的调平支撑组件，采用梯形螺纹调节结构，支撑螺杆与法兰板上的固定螺母配合，旋转两个锁紧螺母就能调整支撑脚的伸出高度，调节范围覆盖常见的地面高度差，支撑脚底部采用大直径的防滑橡胶垫，接触地面时能提供足够的静摩擦力，避免设备受水平外力时出现滑移，当需要移动设备时，只需要向上旋转调平支撑脚，让支撑脚垫高度高于滚轮最低点，此时整套设备的载荷全部由四个万向脚轮承载，就能轻松推移设备；当设备推移到指定工位后，向下旋转调平支撑脚，直到支撑脚垫接触地面并将滚轮抬离地面1-2mm，此时设备的全部载荷由四个调平支撑脚承载，完全消除脚轮滚动间隙带来的晃动，再锁紧两个并紧螺母就能防止支撑螺杆受设备振动出现回转松脱，保证长期放置的稳定性。

　　从安装边界来看，整套组件的安装法兰板孔位符合通用重载脚轮的安装尺寸规范，不需要重新设计安装孔位就能直接替换原有普通万向脚轮，对于原有已经安装普通脚轮的设备，只需要拆下原有脚轮，在对应位置安装这款组合式组件，就能快速获得调平支撑功能，不需要对设备底部结构做额外改造；组件整体的垂直高度在常规重载脚轮的基础上仅增加了少量调平结构的高度，不会过多抬升设备的整体重心，能保证设备放置后的抗倾覆稳定性，支撑脚的调节行程足够覆盖车间地面30mm以内的高度差，对于大部分有轻微坡度或者局部凹陷的地面都能完成调平，不需要额外垫塞铁片、橡胶垫等临时调整件。在实际选型应用中，这类组件常被用在小型半导体检测设备、实验室分析仪器、可移动焊接工装台、

　　车间周转料架等需要频繁移位又要求工位放置稳定的设备上，相比分开采购脚轮和支撑脚的方案，一体化的结构减少了安装时的定位工作量，也避免了两类支撑件分开布置时出现的支撑点受力不合理问题，轮架部分的回转结构采用了大直径的回转接触面，能承受较大的偏载载荷，即使设备重心不在四个支撑点的正中心，也不会出现轮架卡滞、回转不畅的问题，滚轮的包胶材质具备一定的耐油污特性，在机加工车间存在少量切削液、机油溅落的地面环境下也不会出现包胶层溶胀、脱落的问题，长期使用的可靠性优于普通橡胶滚轮。设计这类结构时需要重点注意两个受力位置的强度校核：一是轮架与法兰板连接的回转销轴位置，需要承受设备推移时的水平冲击力与垂直方向的静载荷，销轴需要采用调质处理的合金钢材质，配合耐磨衬套减少长期回转带来的磨损；二是调平螺杆的螺纹强度，当支撑脚承载设备全部重量时，螺纹副需要承受全部的垂直静载荷，梯形螺纹的牙型强度比普通三角螺纹更高，更适合这类重载支撑的调节场景，同时并紧螺母的配置能有效防止设备运行时的振动导致螺纹回转，避免支撑脚自行回缩导致设备倾斜。整套结构的所有外露金属部件都做了喷塑处理，涂层均匀覆盖金属表面，能在常规车间湿度环境下避免生锈腐蚀，延长组件的整体使用寿命，支撑脚底部的橡胶垫采用嵌入式安装结构，与金属支撑座之间不会出现相对滑动，承载时也不会出现橡胶垫脱落的问题。
