带旋转操作手柄的压紧式工装夹具

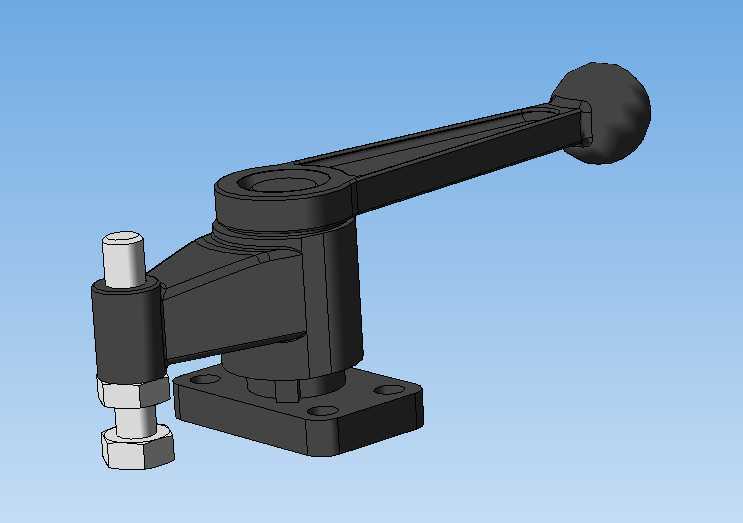

　　这款手动压紧夹具在中小批量零部件加工、装配工位的应用覆盖率极高，不管是普通铣床的工件定位装夹、装配线的部件临时固定，还是工装检具上的工件压紧，都能看到这类结构的身影，相比气动、液压压紧结构，它不需要外接动力源，在零散工位、无气源供电的临时作业场景下适配性极强，单名操作人员就能快速完成装夹操作，作业灵活性远高于动力式夹紧机构。从结构功能来看，它的核心操作部件是端部带防滑握球的长旋转手柄，力臂长度经过匹配计算，操作人员握持端部握球转动手柄时，能通过内部的凸轮或者螺旋传动结构，将手柄的旋转力矩转化为压头端的直线压紧力，不需要额外施加过大的手动力就能输出足够的夹紧力，避免操作人员长时间作业出现手部疲劳。压头端采用带调节螺母的双螺栓结构，

　　可根据被压紧工件的实际厚度调整压头的伸出行程，适配不同高度尺寸的工件装夹需求，压头端部的接触端面做了平面处理，增大与工件表面的接触面积，避免压紧过程中压痕过深损伤工件表面，同时也能防止压紧时工件出现侧向滑移。底座部分采用方形法兰式安装结构，四个安装孔位对称分布在底座四角，安装时可通过螺栓直接固定在工装平台、机床工作台或者机架的安装面上，安装孔的间距符合常规工装的安装孔位标准，不需要额外做转接板就能完成固定，底座与主体支撑部分为一体式刚性结构，承受夹紧反力时不会出现结构变形，保证长期使用后的夹紧精度稳定性。设计这款结构时，首先要平衡操作力与输出压紧力的匹配关系，力臂过长会导致整体结构占用空间过大，力臂过短则会让操作力过大，

　　操作人员扳动手柄时需要施加的力超过人体工学舒适阈值，因此在建模阶段需要反复核算传动副的升角、力臂长度与输出压紧力的对应关系，确保操作人员施加150N以内的握持力时，压头端能输出不小于1500N的压紧力，满足常规金属零部件加工时的夹紧力需求，同时要保证手柄在压紧到位后能形成可靠的自锁，不会因为加工过程中的振动导致手柄松脱，出现工件移位的安全隐患。结构的运动间隙也需要做合理预留，手柄旋转过程中不能与底座、压头部分出现运动干涉，手柄的旋转行程控制在90度到120度之间，操作人员单次扳动就能完成压紧或者松开动作，不需要多次转动手柄，提升装夹效率。安装边界方面，底座的方形轮廓尺寸适配常规T型槽工作台的安装间距，

　　安装后整体高度不会超出小型机床的加工空间范围，手柄旋转时的外伸轨迹不会超出工位的安全操作范围，避免相邻工位的操作人员被转动的手柄碰伤。压头的行程调节范围覆盖10mm到50mm的工件厚度差，大部分常规小型机械零部件都能直接装夹，不需要更换压头或者加装垫块。主体的支撑臂采用倾斜式的受力结构，压紧时的反力能顺着支撑臂直接传递到底座安装面，不会在支撑臂根部形成过大的应力集中，长期反复加载后也不会出现支撑臂断裂或者变形的问题，所有棱角位置都做了倒角处理，安装和操作过程中不会划伤操作人员的手部，握球部分采用圆弧曲面设计，握持时的贴合度更好，长时间操作也不会出现硌手的问题。
