带制动功能三相蜗轮蜗杆减速电机结构

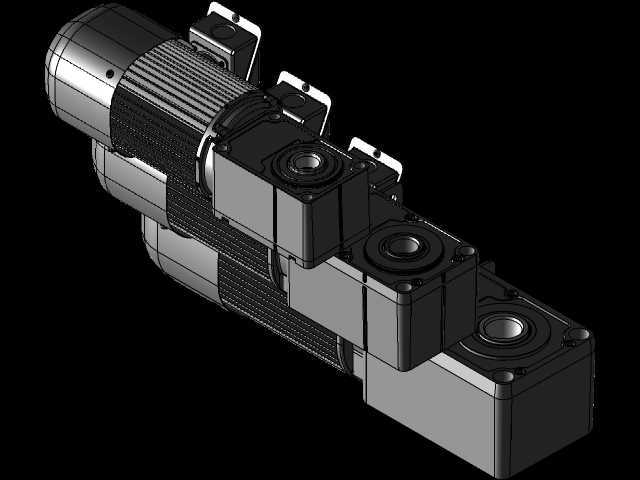

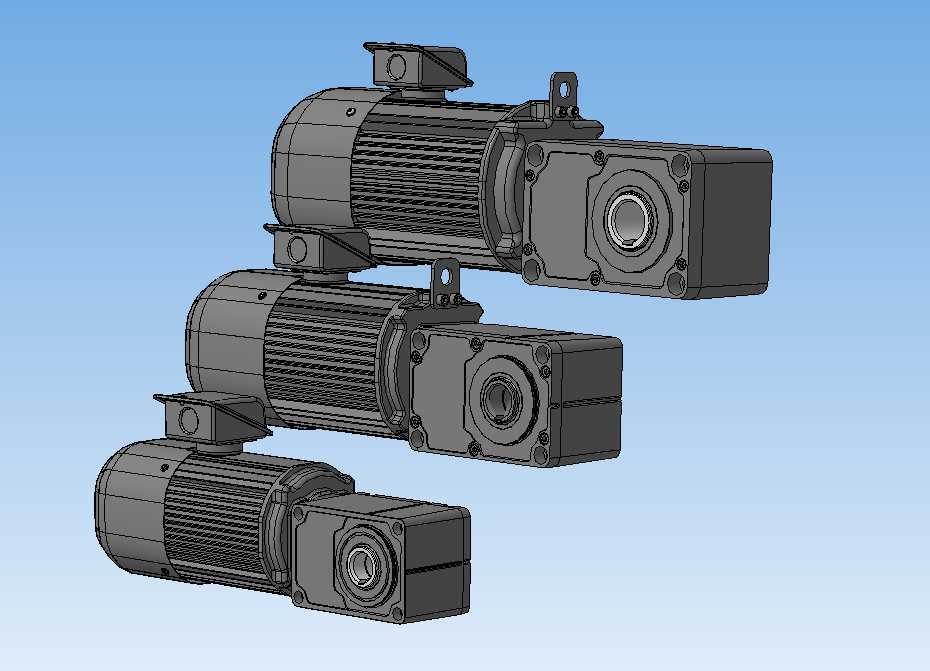

　　在自动化生产线、物流输送设备、包装机械以及各类需要精准停位、低速大扭矩输出的传动场景中，集成制动功能的蜗轮蜗杆减速电机是应用频次极高的动力单元，这类部件的三维建模精度直接影响后续设备整体装配的干涉校验、安装位预留以及传动链路的负载匹配计算。本次呈现的三款同系列不同功率规格的制动式三相蜗轮蜗杆电机，覆盖0.75kW、1.5kW、2.2kW三个常用功率段，传动比固定为8，可适配不同负载等级的设备动力需求。

　　从实际工程应用角度看，这类集成制动器的蜗轮蜗杆电机，核心解决的是普通减速电机断电后输出轴惯性滑移的问题，在起重辅助机构、倾斜输送线、需要频繁启停且停位精度要求较高的工位上，制动器可在断电瞬间锁止输出轴，避免负载滑移引发的工位偏移、物料滑落甚至安全隐患。蜗轮蜗杆传动结构本身具备反向自锁特性，搭配电磁制动器后，双重锁止结构可大幅提升设备停机状态下的安全性，尤其适用于垂直升降类辅助传动、角度翻转机构这类对停机位置保持能力有硬性要求的场景。

　　建模过程中首先要明确的是安装边界的尺寸精度，三款电机的输出端均采用空心轴法兰安装结构，安装法兰的螺栓孔位、止口直径、空心轴内孔公差、键槽尺寸都严格遵循对应功率段的行业通用安装规范，可直接替换同规格的市面标准产品，无需额外修改设备安装板的开孔位置。电机本体的接线盒位置、制动器的外置接线端预留空间都做了1:1还原，在做设备整体布线设计时，可直接参照模型预留的接线空间规划线缆走向，避免出现线缆与周边结构件干涉的问题。

　　从结构设计思路来看，该系列电机采用一体化集成设计，将三相异步电机本体、蜗轮蜗杆减速腔体、电磁制动器三个模块整合为一个整体单元，摒弃了传统分体式安装需要额外做同轴度校准的繁琐步骤，减速腔体的输入轴与电机输出轴直接通过联轴器内置连接，既缩减了整体安装占用空间，也降低了现场安装的调试难度。三款不同功率的机型保持了输出端安装法兰的尺寸通用性吗？不，实际建模时区分了不同功率对应的法兰尺寸梯度：0.75kW机型的安装法兰尺寸最小，适配轻载输送、小型翻转机构的安装空间；1.5kW机型为中等尺寸规格，适配常规包装线、自动化装配工位的动力需求；2.2kW机型的法兰尺寸与输出轴孔径最大，可适配重载输送、小型提升机构的大扭矩输出需求。

　　外形结构上，电机外壳的散热筋做了等间距阵列还原，散热筋的高度、间距都与实物一致，在做设备热仿真分析时，可直接基于模型的散热结构计算电机持续运行时的温升范围，提前规划设备的通风散热空间。减速腔体的油位观察孔、注油孔、放油螺塞的位置都做了精准还原，在做设备维护空间预留时，可直接参照模型位置预留注油、放油的操作空间，避免后期维护时出现工具无法操作的问题。制动器模块布置在电机尾端，与电机风罩整合为一体，没有额外增加电机的轴向安装长度，这一设计细节在建模时做了重点还原，可帮助设计人员准确核算设备的轴向安装尺寸，避免出现安装位长度预留不足的问题。

　　在做设备选型匹配时，可直接调用该系列模型进行装配干涉校验，通过模型可直观核对电机与设备机架、周边传动部件、防护外壳的间隙是否满足安全距离要求，尤其是输出端空心轴与设备从动轴的配合长度、锁紧螺栓的操作空间，都可通过模型提前确认，减少后期加工装配时的整改工作量。蜗轮蜗杆副的传动中心距、腔体内部的轴承安装位都按照实际传动参数做了内部结构还原，在做传动链路的扭矩传递仿真时，可直接基于模型的内部结构分析受力分布，校核不同功率下的结构强度是否满足负载要求。

　　这类集成制动功能的蜗轮蜗杆电机，在实际使用中还需要注意安装角度对润滑效果的影响，模型中还原了减速腔体的油腔容积与油位标识位置，设计人员可根据设备的实际安装角度，参照模型判断油位是否满足蜗轮蜗杆副的润滑需求，避免因安装角度不当导致的润滑不足、蜗轮副过度磨损问题。三款机型的底脚安装孔位也做了对应还原，除了法兰安装形式外，也支持底脚卧式安装，可适配不同设备的安装形式需求，无论是水平安装、垂直安装还是倾斜安装，都可通过模型提前确认安装孔位的匹配度，无需额外制作转换安装板。
