迷彩涂装驱动电机三维结构设计

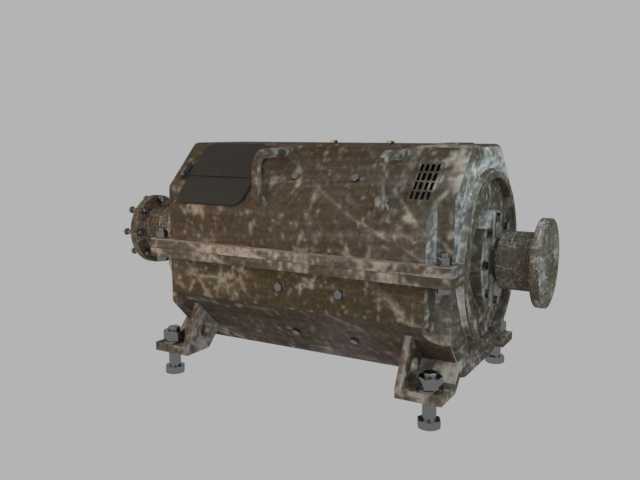

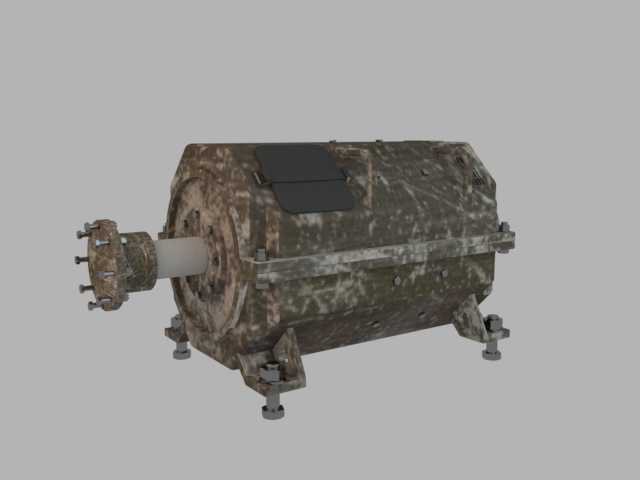

　　这款驱动类动力装置的三维结构，在建模阶段优先考虑了特种作业场景下的安装适配性与防护需求，外壳采用迷彩纹理的外观处理，并非单纯的视觉装饰，而是匹配野外作业、特种装备配套的使用场景，降低设备在复杂户外环境下的视觉辨识度，同时外壳的筋条布局并非随意排布，每一条凸起的加强筋都对应内部定子绕组的固定点位，既提升了壳体的结构刚性，避免设备运行过程中因振动产生的壳体形变，也能在设备持续运转时辅助散热，增大壳体与空气的接触面积，带走绕组工作产生的多余热量。

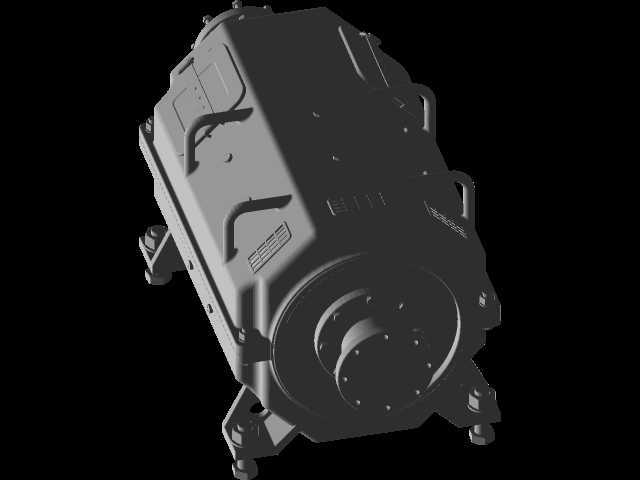

　　从安装边界来看，底部的四个支脚是整个设备的核心安装定位点，每个支脚都预留了螺栓穿装的沉孔结构，建模时严格匹配常用的M12螺栓安装尺寸，支脚的安装平面做了0.2mm的平面度公差预留，确保安装时设备与安装基座能够完全贴合，不会出现局部悬空导致的运行振动放大问题。支脚与主体壳体的连接位置做了圆弧过渡处理，避免应力集中，在设备承受启停冲击载荷时，连接位置不会出现应力断裂的风险，这部分结构在建模时特意做了局部的加厚处理，通过有限元校核的思路预留了足够的强度余量，即使在1.5倍额定载荷的冲击下，连接位置的形变也能控制在允许范围内。

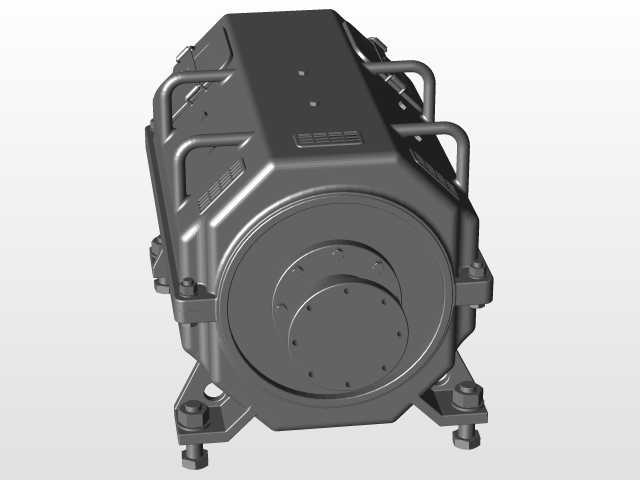

　　输出端的轴伸结构采用了法兰式连接设计，而非普通的光轴键连接，这种设计的优势在于能够传递更大的扭矩，适合大负载的动力输出场景，轴端的法兰盘上均匀分布了6个连接螺栓孔，孔位的分度圆误差在建模时控制在0.05mm以内，确保与被驱动部件连接时的同轴度，避免运行过程中出现偏摆导致的轴承磨损加快。输出轴与壳体之间的密封结构在模型中也做了完整还原，预留了油封的安装槽位，能够适配标准的骨架油封，防止户外作业时雨水、粉尘进入壳体内部，损坏轴承与绕组结构。

　　壳体顶部的接线盒位置做了凸起的防水沿设计，接线盒盖板与壳体的贴合面预留了密封垫的安装间隙，即使在暴雨冲刷的场景下，也能避免雨水渗入接线腔造成电路短路，这部分结构的设计充分考虑了户外无防护场景的使用需求，不需要额外加装防雨罩就能满足IP65级别的防护要求。整个设备的重心位置经过建模阶段的配平调整，落在四个安装支脚围成的矩形中心区域，安装后不会出现重心偏置导致的单侧支脚受力过大问题，运行时的整体振动能够均匀传递到安装基座上，降低设备的运行噪音。

　　在实际应用场景中，这类动力装置可以配套在野外作业的特种移动设备、无人作业平台、小型特种车辆上作为核心动力输出单元，既可以直接驱动行走机构，也可以通过传动结构带动作业负载运转。建模过程中所有的配合尺寸都按照通用工业标准做了适配，不需要额外修改结构就能直接对接常用的传动部件、安装基座，结构设计师在做整机配套时，可以直接调取该模型进行总装布局，核对安装空间、连接尺寸，不需要重新测绘建模，能够大幅缩短整机设计的周期。模型还原了设备的所有外部安装特征与结构细节，包括壳体上的吊装点位、接线标识位置、油位观察孔预留位，在做设备布局设计时，可以直接在装配体中模拟吊装路径、接线走线方向，提前规避安装过程中可能出现的结构干涉问题。

　　从结构设计的思路来看，整个设备没有多余的冗余结构，每一处外部特征都对应实际的功能需求，外壳的迷彩涂层在模型中做了纹理贴合，还原了实际产品的表面处理效果，在做整机效果渲染时能够直接呈现真实的外观状态，不需要后期额外做纹理处理。设备的整体外径、轴伸长度、安装支脚的间距都按照实际量产产品的尺寸做了1:1还原，在做安装空间校核时，测量得到的尺寸数据可以直接作为结构设计的参考，不需要额外预留调整余量，只要安装空间满足模型的边界尺寸要求，就能顺利完成设备的装调。
