三相蜗轮蜗杆减速电机结构设计

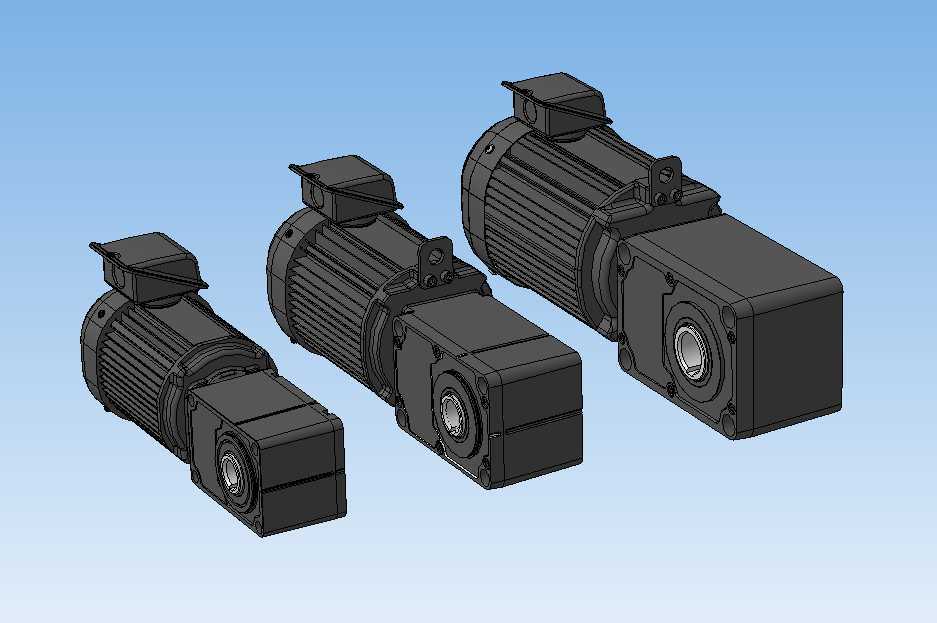

　　在自动化生产线、输送设备、食品包装机械、轻工纺织设备这类需要低转速大扭矩输出的工况里，蜗轮蜗杆减速电机一直是动力单元的核心选型之一，这类集成式动力部件把电机的高转速输出通过蜗轮蜗杆副做减速增扭，省去了用户自行搭配电机与减速箱的对接工序，也能规避不同部件安装同轴度偏差带来的早期磨损问题。这次建模的三款同系列不同功率规格的三相蜗轮蜗杆电机，覆盖了0.3kW、0.75kW、1.5kW、2.2kW几个常用功率段，对应不同负载等级的设备需求，小功率款可用于小型皮带输送机、自动上料机构的动力驱动，中大功率款可适配包装机械的主传动、自动化仓储的堆垛机构行走驱动等场景。从结构设计逻辑来看，这类电机采用直交轴输出布局，输出轴与电机轴呈90度垂直布置，相比平行轴减速电机，能大幅缩减动力单元沿电机轴向的安装长度，对于安装空间局促、需要动力方向转向的设备布局格外友好，很多设备机架内部的动力舱空间有限，直交轴结构可以让电机顺着机架侧壁布置，不会过多占用设备内部的有效作业空间。建模过程中首先还原了电机本体的散热筋结构，这些沿电机壳体轴向均匀分布的凸起筋条，并非单纯的外观造型，而是通过增大壳体与空气的接触面积，提升电机持续运行时的散热效率，避免长时间满负载运行时绕组温升过高触发热保护，筋条的厚度、间距都参考了行业通用的量产规格，保证结构强度的同时不会过多增加电机整体重量。减速箱部分采用方形箱体结构，箱体的安装面预留了标准的安装孔位，输出端为空心轴设计，

　　用户安装时可以直接将设备的传动轴穿入空心输出轴，通过键连接传递扭矩，不需要额外加装联轴器，既简化了安装流程，也能减少动力传递环节的间隙，提升传动精度。箱体的结合面做了止口定位结构，建模时还原了止口的配合公差带，保证箱盖与箱体装配后的同轴度，避免蜗轮蜗杆啮合时出现偏载，蜗轮蜗杆副的啮合间隙控制在合理范围，既保证传动顺畅无卡滞，也能避免反向间隙过大影响设备的定位精度。三款不同规格的电机，外形尺寸随功率提升按比例放大，安装孔位的中心距、输出轴的孔径、轴伸长度都对应不同功率的扭矩输出做了匹配设计，小功率款的输出轴孔径更小，安装孔中心距更短，适配小负载的轻量设备，大功率款的箱体壁厚更厚，轴承安装位的尺寸更大，能承受更大的径向与轴向负载，

　　适配重载工况的使用需求。接线盒部分布置在电机壳体的顶部，采用倾斜式的出线口设计，方便现场布线时电缆的引入，接线盒内部预留了足够的接线空间，同时做了密封结构的还原，适配车间多粉尘、少量溅水的作业环境，避免异物进入接线盒引发电气故障。电机尾部的风罩与散热风叶结构也做了完整还原，风叶随电机转子同步转动，产生的定向气流顺着壳体的散热筋轴向流动，带走电机运行产生的热量，风罩的防护网格尺寸参考安全规范设计，既保证通风量，也能避免异物触碰旋转风叶引发安全隐患。在安装边界的处理上，三款电机的各个安装面都做了安装避让空间的设计，比如输出端的空心轴周围预留了足够的空间，方便用户安装锁紧螺母、止动垫圈等紧固件，电机底脚的安装孔做了长圆孔设计，

　　允许安装时做小范围的位置调整，降低机架加工的精度要求，也方便后期维护时的拆装对位。这类蜗轮蜗杆结构本身具备一定的自锁特性，当输出端负载超过一定阈值时，蜗杆无法驱动蜗轮反向转动，对于一些需要防止负载倒转的工况，比如倾斜布置的输送机、提升类机构，不需要额外加装制动器就能实现停机后的位置保持，当然如果是需要频繁启停、定位精度要求更高的工况，也可以在电机尾部加装制动模块，这个系列的电机接口也预留了加装制动器的安装位，方便用户根据实际工况灵活选配。建模时对各个部件的装配关系做了完整的约束还原，比如轴承与轴、轴承与箱体安装位的配合，蜗轮与输出轴的键连接，蜗杆与电机转子轴的同轴对接，密封件的安装槽位都做了准确的还原，方便结构工程师直接参考做设备的布局干涉检查，也能作为选型时的安装尺寸参考，避免选型后出现安装空间不足、接口不匹配的问题。
