可调式机床压紧夹具结构设计

　　在机械加工的工装场景里，这类可调压紧夹具的使用频率远高于定制化专用夹具，尤其是多品种小批量的机加工车间，不管是普通铣床、钻床的工位装夹，还是加工中心的辅助压紧，都能看到这类结构的身影。它不需要针对每一种工件高度定制专属压块，靠自身的齿形啮合结构就能实现一定范围内的压紧高度调节，适配0到75mm的工件压紧高度差，车间里换产加工不同厚度的板件、异形结构件时，不用反复更换压块或者叠加垫片，能省下不少工装调整的辅助时间。

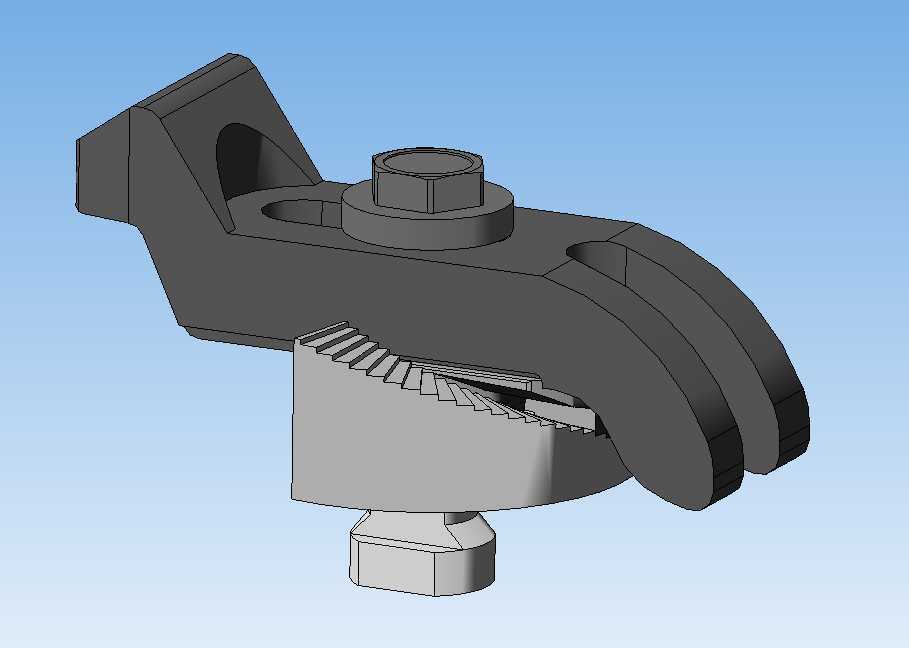

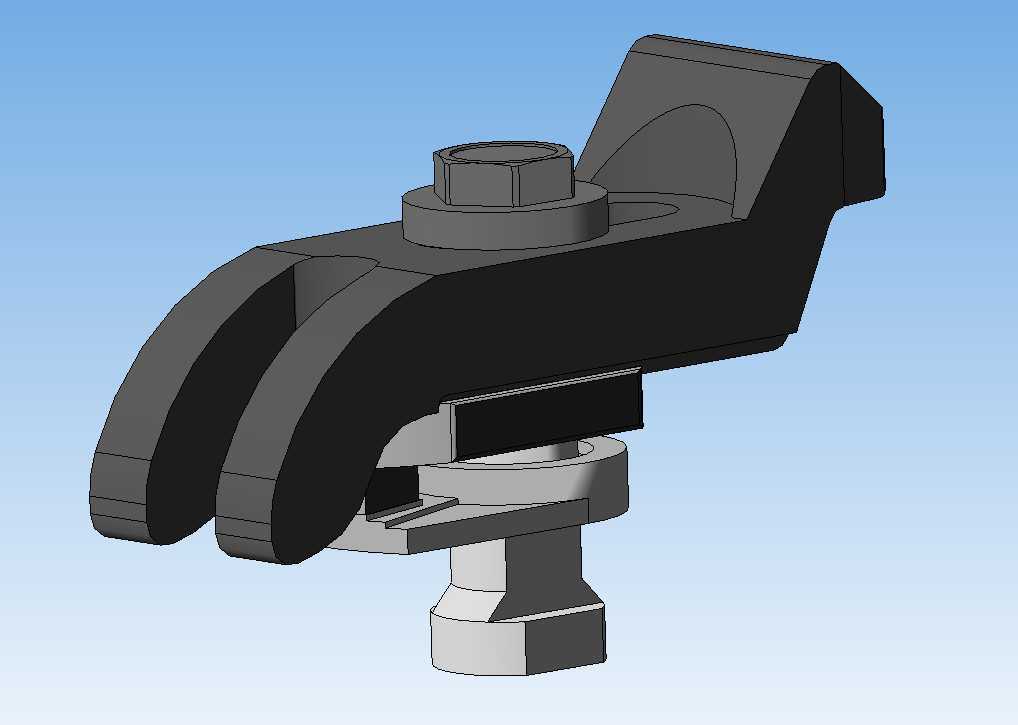

　　从结构设计逻辑来看，这个夹具采用了分体式的啮合锁紧思路，下半部分的带齿基座和上半部分的压臂通过齿面咬合来传递锁紧力，顶部的六角螺母作为施力构件，拧紧时能带动压臂绕啮合点产生向下的压紧分力，底部的六角头结构则是用来和机床工作台的T型槽配合固定，整个结构没有多余的复杂传动件，所有受力部件都是刚性金属接触，长期在机床切削振动的工况下使用也不容易出现松脱问题。齿形的设计采用了细齿距的单向啮合齿，调整压臂高度时只需要稍微抬起压臂让齿面脱开，就能滑动调整压臂的伸出长度和压紧高度，调整到位后松开压臂，齿面就会自动卡合，再拧紧顶部螺母就能完成锁紧，操作步骤比传统的螺栓压板要少一半，对一线操作工人来说上手门槛很低，不需要专门的培训就能熟练使用。

　　从安装边界来看，这个夹具的底部固定头是标准T型槽适配尺寸，能直接适配国内绝大多数普通机床、加工中心工作台的标准T型槽规格，不需要额外加工过渡连接座。压臂的长度方向预留了足够的压紧行程，从基座中心到压头的距离能覆盖大部分小型机加工件的压紧点位需求，不会出现压臂够不到工件压紧面的情况。整体结构的外形没有突出的尖锐棱角，所有受力转角处都做了圆弧过渡处理，避免热处理和受力时出现应力集中断裂的问题，压头的压紧面做了加宽处理，和工件接触时不会因为压强过大压伤已加工表面，对表面质量要求高的精加工工件也能适配。

　　实际生产使用中，这类夹具往往是成组配置的，一个工位上根据工件的大小布置2到4个，就能完成整个工件的装夹固定，相比传统的螺栓压板组合，它的整体高度更低，加工时刀具的运行空间更充裕，不会出现刀具和夹具干涉的问题，尤其是在加工工件侧面结构时，低矮的夹具体不会挡住刀具的走刀路径，能减少工装带来的加工干涉问题。齿面啮合的结构相比摩擦式锁紧的可调夹具，锁紧可靠性更高，就算是大切削量的粗加工工况，切削力带来的振动也不会让压臂出现滑移松脱，能避免工件飞脱的安全隐患。日常维护也非常简单，只需要定期清理齿面缝隙里的切屑和切削液残留，就能保证调整时的顺畅度，不需要做特殊的润滑保养，适合车间复杂的生产环境使用，就算长期接触切削液、金属切屑，也不会出现结构锈蚀卡滞的问题。
