可改造式气动压力机结构设计方案

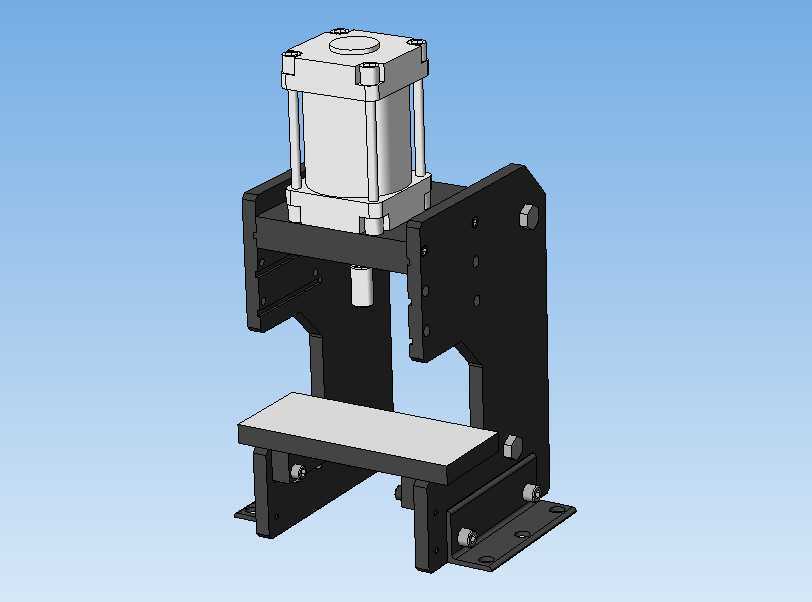

　　这款气动压力设备的设计初衷，是面向小吨位压装、浅冲压、零部件压合工序的柔性改造需求，区别于传统固定工位的专用压力设备，其机架采用开式C型单臂结构，预留了多组安装孔位与调节余量，可根据产线实际工序需求更换压头、增加定位工装、调整工作台高度，适配多品种小批量的生产场景。在3C电子零部件装配、小五金件冲切、塑料件铆压、轴承衬套压入这类常见工序中，这类小吨位气动压机的使用频率远高于大型液压机，气动驱动的响应速度快，作业过程无液压油泄漏风险，洁净度更适配电子、轻工类车间的生产环境，设备整体的运行噪音也能控制在车间允许的范围内，不需要额外加装复杂的隔音防护。从结构设计逻辑来看，上部的标准气缸安装位采用法兰式连接结构，安装面加工有定位止口，

　　可适配不同缸径的标准拉杆气缸，用户可根据实际需要的压装力更换对应输出力的气缸，不需要重新加工上部安装座；C型机架采用钢板焊接后去应力处理的结构，两侧立板预留了多排等距的调节孔，既可以用来安装安全光栅、防护挡板等安全配件，也可以加装位移传感器、压力检测模块，实现压装过程的力位移监控，满足部分有压装质量追溯需求的工序。下部的工作台采用可调节式安装结构，通过螺栓与机架底部的安装座连接，工作台面加工有标准T型槽，方便用户自行设计制作的定位夹具快速装夹固定，工作台的上下调节行程覆盖了常规小零件压装的高度范围，更换不同长度的压头时，不需要额外增加垫块就能适配不同高度的工件作业。设备底部的安装底板设计有四个带沉孔的固定安装孔，

　　可直接通过膨胀螺栓固定在车间地面，也可以加装减震脚垫放置在工作台面上使用，整体的安装占地面积不足0.3平方米，不需要专门做设备基础，搬迁、调整工位都十分便捷。在气动回路的适配设计上，机架侧面预留了电磁阀、节流阀、过滤减压阀的安装位，用户可根据自身的控制需求，选配手动阀控制、脚踏阀控制或者接入产线PLC实现自动控制，设备的气路走线空间预留充足，不会出现管线与运动部件干涉的问题。压头的连接部分采用标准的快换接口设计，可更换平压头、成型压头、铆接头、冲孔头等不同作业端头，实现一机多用，减少车间内同类型设备的重复配置。考虑到改造升级的需求，机架的后部预留了电气走线槽的安装位置，后续如果需要增加计数功能、安全联锁功能、压装到位检测功能，

　　都可以直接在原有结构上加装配件，不需要对主体机架进行切割、焊接等二次加工，最大程度降低改造的成本与周期。这类开式气动压机的开式喉深经过优化，既保证了足够的操作空间，方便工人取放工件，也通过有限元校核控制了机架在额定压力下的形变量，避免压装过程中因为机架变形导致压装精度下降，在额定吨位下的压头与工作台面的平行度可以满足精密压装的要求，不会出现压偏、斜压的问题，保证压装工件的装配质量。
