d150mm双支撑回转重载脚轮结构

项目分类:脚轮 发布时间:2021-12-19 ID:465972
  • d150mm双支撑回转重载脚轮结构
  • d150mm双支撑回转重载脚轮结构

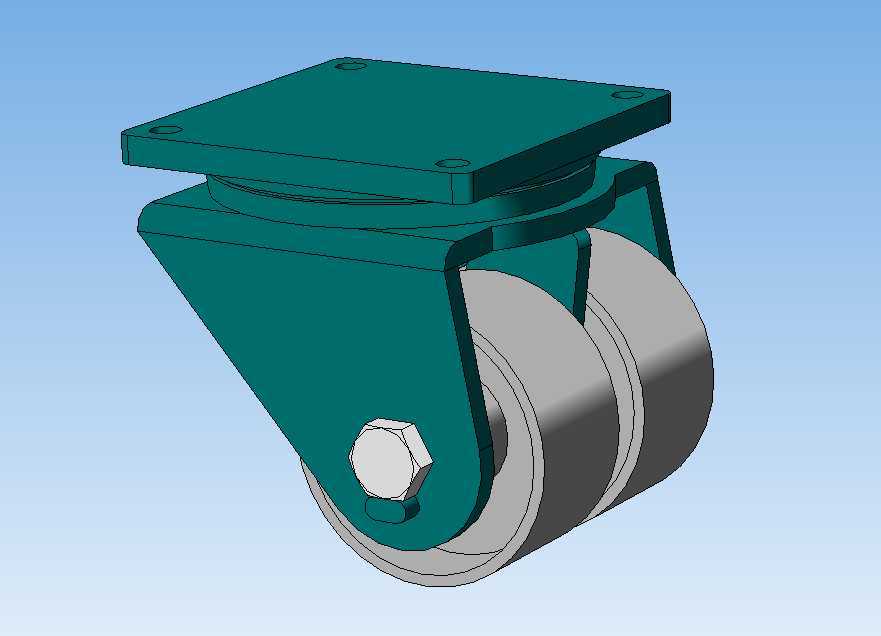

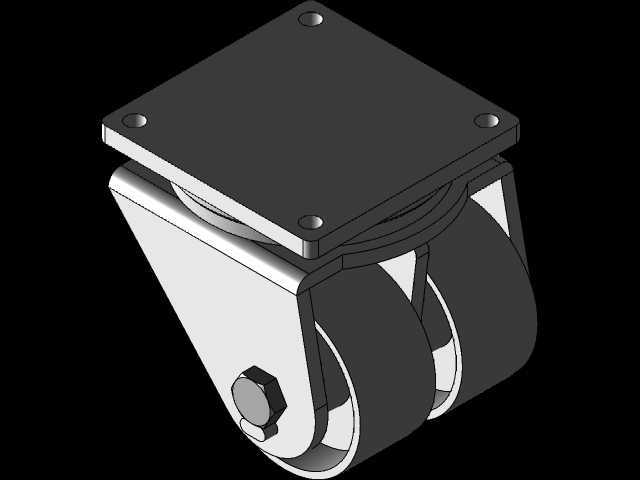

  这款d150mm规格的双支撑回转脚轮,主要面向大载荷工业移动设备的行走场景设计,常见于重型工装转运车、车间重载物料周转台车、大型自动化设备移动基座、重型仓储货架移动单元等需要兼顾转向灵活性与承载稳定性的工况。区别于普通单臂支撑的轻型脚轮,该结构采用双侧支架夹持轮体的设计,轮轴两端均有支撑受力点,在承受大吨位径向载荷时不会出现单侧支架形变、轮轴偏摆的问题,能有效避免重载工况下轮体卡滞、支架断裂的失效风险。顶部的方形安装法兰预留了四个螺栓安装孔,可直接与设备底部的安装面通过螺栓锁紧,法兰与轮架之间设置了回转支承结构,可实现360度水平方向自由旋转,转向时回转面承受轴向与径向的复合载荷,相比普通铆接式回转结构,承载能力提升数倍,

  转向过程更顺滑,不会在重载转向时出现卡顿、回转面咬死的问题。轮体采用宽幅圆柱面设计,接触地面的面积更大,单位面积接地比压更小,在车间环氧地坪、水泥地面、钢板地面等常见工业地面行走时,不会对地面造成过度压痕,同时宽轮体设计也能更好地分散载荷,提升轮体本身的抗冲击能力,遇到地面小幅度凸起、焊缝、轨道接缝等障碍时,能更平稳地通过,减少设备转运过程中的颠簸,保护设备上搭载的精密部件不受振动冲击影响。从安装边界来看,顶部法兰的安装孔位采用对称分布设计,适配市面上多数重型移动设备的通用安装尺寸,不需要额外做安装面的改型加工即可直接替换同规格的传统脚轮;轮架的回转半径经过精准核算,转向时轮体不会与设备底部的安装梁、管线支架等部件发生干涉,

  安装时只需要保证安装面的平面度公差在合理范围内,螺栓按照规定扭矩锁紧即可投入使用。设计过程中针对轮架的受力路径做了优化,载荷从顶部法兰传入后,通过回转结构分散到两侧的支撑板上,再通过轮轴传递到轮体最终传导到地面,整个受力路径没有应力集中的薄弱截面,支架的折弯处做了圆弧过渡处理,避免冲压加工过程中出现应力开裂的问题,同时也能提升支架的抗冲击性能,在设备启动、制动、遇到障碍冲击时,应力能均匀分散到整个支架结构上。轮轴端部采用六角螺母锁紧配防松垫片的结构,长时间使用承受交变载荷时不会出现螺母松动、轮轴窜动的问题,日常维护时只需要定期在回转支承位置、轮轴转动位置补充润滑脂,即可保证长时间的顺畅运行,不需要频繁拆解更换部件。

  这类双支撑回转脚轮相比普通脚轮,更适合在需要频繁转向、载荷较大、使用频率高的工业场景使用,比如车间内的重型模具转运车,单次承载重量可达数吨,每天需要在车间内多次往返转运,普通单支撑脚轮在这种工况下往往使用几个月就会出现支架变形、转向卡滞的问题,而这种双支撑结构的脚轮使用寿命可提升数倍,能有效减少设备维护成本,降低因为脚轮失效导致的生产停滞风险。在三维建模过程中,该结构的各个部件都按照实际加工公差做了配合间隙设计,回转面的配合间隙、轮体与支架的间隙、螺栓孔的装配间隙都符合实际机械加工的公差要求,可直接用于结构受力仿真、装配干涉检查、加工图纸导出等实际工程场景,建模时还原了支架的焊接/冲压结构细节、轮体的装配关系、紧固件的安装位置,没有做过度的简化处理,能直观呈现整个脚轮的装配逻辑与受力传递路径,对于需要做设备行走机构设计、脚轮选型校核的结构工程师来说,可直接参考该结构的尺寸参数与支撑形式,匹配自身设备的载荷、安装空间、使用场景需求,完成对应的移动机构设计工作。
