ABB TA42DU热过载继电器三维结构设计

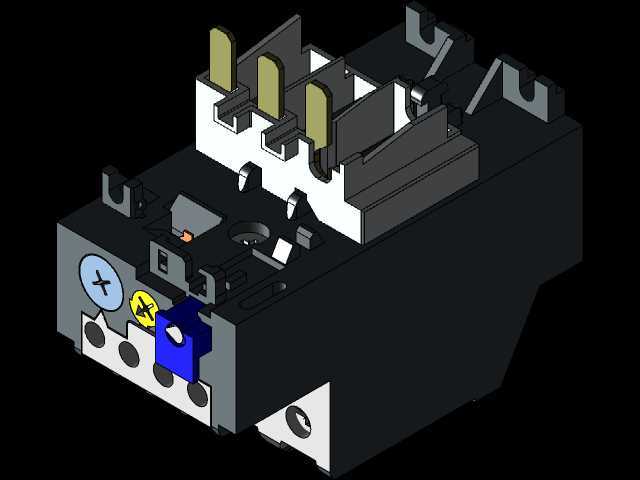

　　在低压配电与电机控制回路的设计选型工作中，热过载继电器是不可或缺的保护类元件，本次呈现的ABB TA42DU热过载继电器三维模型，完整还原了该款元件的全部结构细节，可直接用于电气柜三维布局、成套设备干涉校验、操作机构运动模拟等实际工程场景。日常做设备三维布局时，很多新手容易忽略热继的安装边界与接线空间预留，导致后期现场装配时出现端子与线槽干涉、复位按钮操作空间不足、测试拨杆被相邻元件遮挡等问题，这个模型把所有操作部件、接线端子、安装卡扣的细节都做了1:1还原，能帮设计人员在虚拟装配阶段就把这些隐患排除掉。

　　从实际用途来看，这款热继主要搭配对应规格的交流接触器使用，串接在电机主回路中，当电机出现过载、断相、三相电流不平衡等故障时，其内部的双金属片受热弯曲触发机构动作，切断接触器线圈回路，从而断开主回路电源，避免电机绕组因长时间过流发热出现绝缘老化、烧毁等问题，广泛应用在风机、水泵、传送带、小型机床等各类工业设备的电机控制回路中，也可用于其他需要过载电流保护的低压配电场景。

　　功能特性层面，这款TA42DU热继具备整定电流连续可调的结构，模型顶部的蓝色调节旋钮对应实际产品的电流整定拨盘，表面预留了刻度标识的安装位，设计人员可根据被保护电机的额定电流调整动作阈值；正面设置了测试与复位操作结构，红色拨杆可模拟手动测试脱扣功能，复位部件支持自动与手动复位的切换结构，满足不同现场的操作需求；主回路接线端采用框式压接结构，三个进线端与对应出线端的压接腔尺寸、接线螺丝的操作空间都在模型中准确还原，能清晰看到接线时线缆的插入深度、螺丝拧紧的操作角度，方便做接线工艺的模拟。

　　从设计思路上还原这款产品的结构逻辑，能看到其外壳采用阻燃工程塑料的分体式卡扣结构，上盖与底座通过多组卡扣配合定位，无需额外螺丝即可实现壳体的牢固装配，既满足电气绝缘的防护要求，也方便生产时的快速组装；内部的动作机构、双金属片组件、脱扣推杆都做了分层布局，在有限的壳体空间内合理排布各功能部件，既保证动作的可靠性，也尽可能压缩整体体积，适配标准导轨安装的尺寸要求；主回路的导电部件与绝缘壳体之间设置了多道隔筋，避免不同相之间的电气间隙不足引发爬电问题，所有带电部件的防护距离都符合低压电器的相关安全标准。

　　外形尺寸与安装边界方面，这款热继采用标准35mmDIN导轨安装结构，底部的导轨卡扣与定位弹片结构完整还原，安装时的卡入行程、拆卸时的拨杆操作空间都可通过模型进行模拟；整体宽度适配对应电流等级的接触器安装尺寸，可直接插接在配套接触器的出线端，无需额外接线排过渡，减少柜内接线工作量；接线端子的高度、相邻端子之间的间距满足低压电器的安全距离要求，顶部操作旋钮的突出高度、正面复位杆的操作行程都做了准确还原，在做柜内布局时，可准确预留出操作空间，避免相邻元件安装后无法进行电流整定、复位操作等问题；模型同时还原了产品表面的标识区域、辅助触点的安装位结构，方便设计人员在做整体方案时同步考虑辅助信号的接线与标识粘贴位置。

　　在实际工程应用中，这类精准的三维模型能大幅减少成套设备的设计返工率，以往很多项目在现场安装时才发现热继与相邻的断路器、线槽之间距离过近，要么无法接线，要么操作空间不足，需要重新调整柜内元件排布，耽误项目工期，使用这个模型进行前期虚拟装配，可直接测量各个方向的安全间隙，模拟接线后的线缆弯曲半径，验证操作部件的可达性，让设计方案更贴合现场实际装配需求。对于三维建模从业者来说，这个模型的结构拆分逻辑也具备参考价值，其壳体的卡扣设计、内部机构的分层排布、安装结构的细节处理，都体现了成熟低压电器产品的设计思路，可作为同类电气元件建模的结构参考。
