复古蒸汽机车头外观结构三维设计

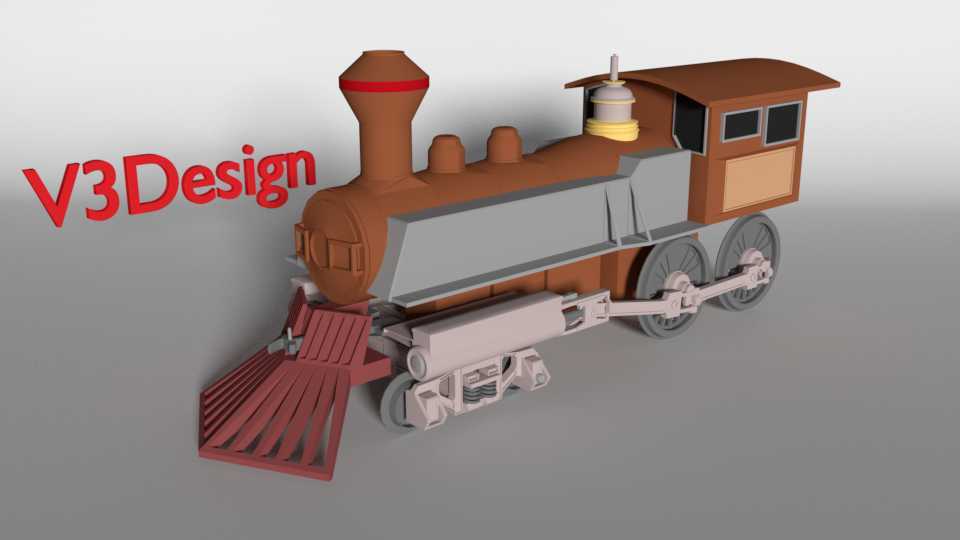

　　这款复古风格蒸汽机车头的三维结构设计，可应用于轨道交通科普展陈、文创周边开发、教学演示教具制作、主题场景搭建等多个场景，区别于现役干线机车的工业设计取向，该作品还原了早期蒸汽机车的经典结构特征，同时兼顾了三维模型的结构合理性与展示适配性。从实际用途层面看，该模型既可以作为科普场景中讲解铁路发展历程的具象载体，帮助受众直观理解早期蒸汽机车的外部构造组成，也可作为文创产品开发的基础母模，用于等比例缩放制作实体摆件、拼装玩具等衍生产品，还能为动画、游戏等数字内容制作提供高精度的载具资产，适配不同渲染引擎的材质绑定需求。在功能特性的设计上，模型完整还原了蒸汽机车头的核心外部功能模块：前端的排障器采用格栅式结构设计，

　　既还原了早期机车排障器的实际功能形态，也在结构上做了合理的壁厚处理，避免等比例缩放制作实体模型时出现结构脆弱的问题；锅炉部分做了分段式的结构区分，烟箱、主锅炉段、汽包等部件的相对位置完全符合早期蒸汽机车的布局逻辑，烟囱部分做了收窄的红圈装饰设计，还原了经典复古机车的视觉特征；司机室部分采用了坡顶造型，侧窗与端面观察窗的位置符合人机工程逻辑，能够直观体现早期机车乘务员的作业空间布局；走行部的主动轮、从动轮与连杆机构做了联动结构的预留设计，若用于制作动态演示模型，可直接基于现有结构添加转动副约束，实现轮组与连杆的协同运动模拟。设计思路上，该作品没有完全照搬某一特定型号的蒸汽机车图纸，而是提取了多款经典美式窄轨蒸汽机车的共性设计特征，

　　做了整合式的优化设计：将不同型号机车的锅炉比例、走行部轮距、司机室造型做了协调统一，既保留了复古机车的辨识度，又避免了单一型号复刻带来的版权风险与结构冗余；在细节处理上，锅炉顶部的汽笛、安全阀等小部件做了简化但不失真的建模处理，既保证了模型整体的视觉完整性，又控制了模型的面数规模，适配不同性能设备的加载需求。外形尺寸与安装边界方面，该模型按照1:20的展示比例做了基准尺寸设定，整车长度控制在320mm左右，宽度控制在95mm左右，高度控制在140mm左右，若用于3D打印制作实体模型，可直接按照该比例切片打印，无需额外调整部件的装配间隙；底部走行轮的轨距适配常见的N比例轨道模型，安装时可直接将轮组卡入轨道卡槽，无需额外改造轮距尺寸；

　　排障器底部距离轨面的间隙预留了3mm的安全距离，避免模型在轨道上滑动时出现排障器剐蹭轨面的问题；司机室的顶部做了2mm的壁厚处理，若需要在内部加装灯光组件，可直接在壁厚范围内开孔走线，不会破坏模型的外部外观完整性。在结构细节的处理上，锅炉与车架的连接部分做了隐藏式的安装卡扣设计，制作实体模型时可将锅炉部分作为独立模块拆分，方便内部配重块或者电子元件的安装；连杆与轮组的连接轴做了0.2mm的间隙预留，保证动态演示时连杆不会与轮辐发生摩擦卡顿；烟囱顶部做了内收的翻边设计，还原真实机车烟囱的结构细节，同时避免打印时出现边缘翘曲的问题。
