工业厂区调车机车三维结构设计

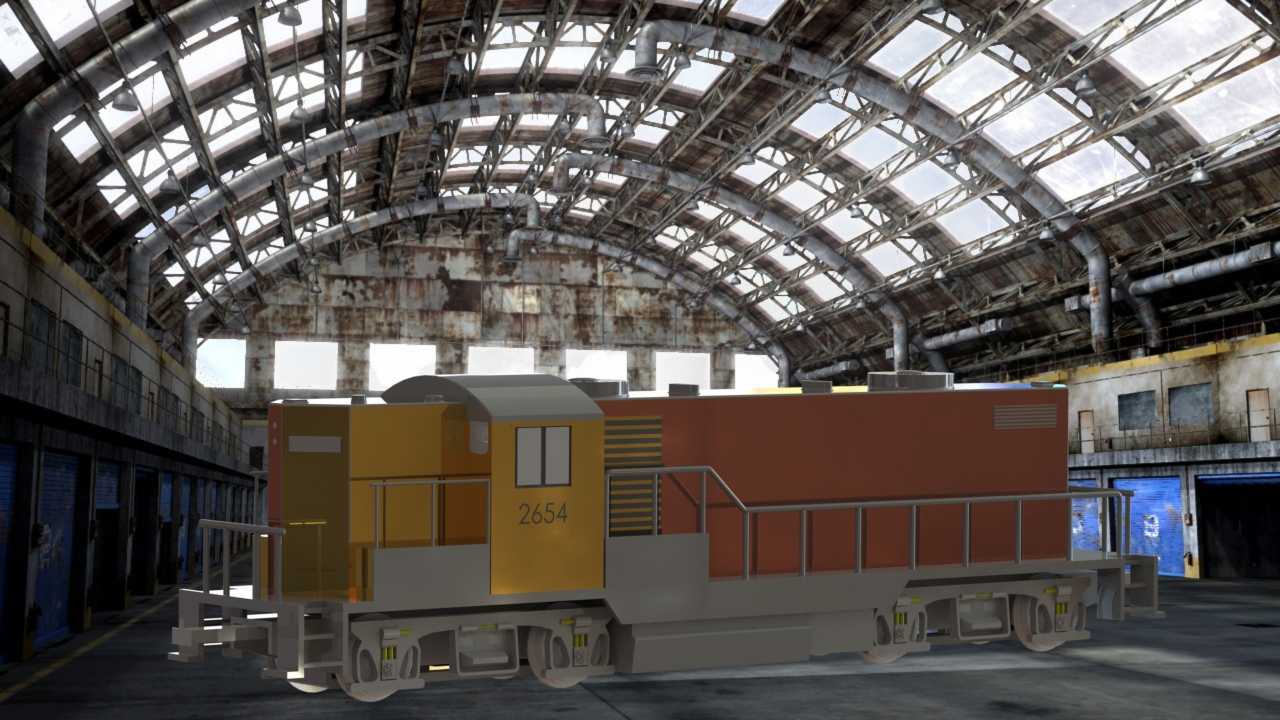

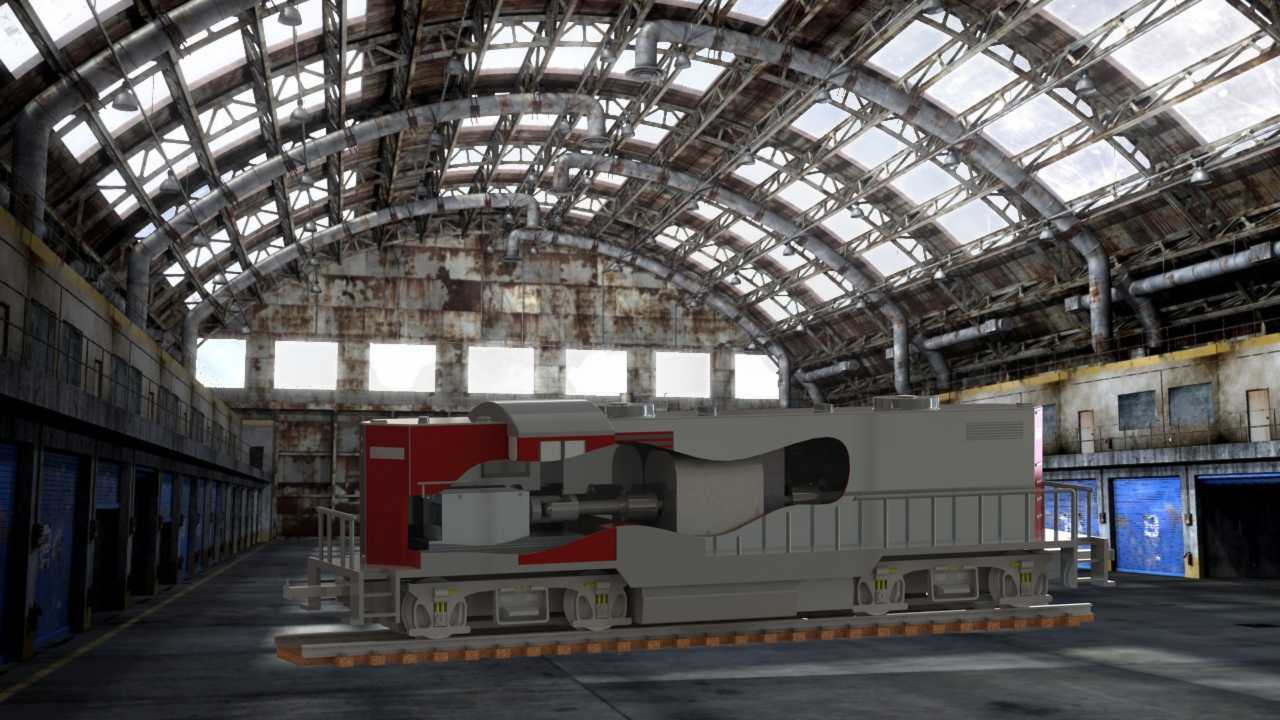

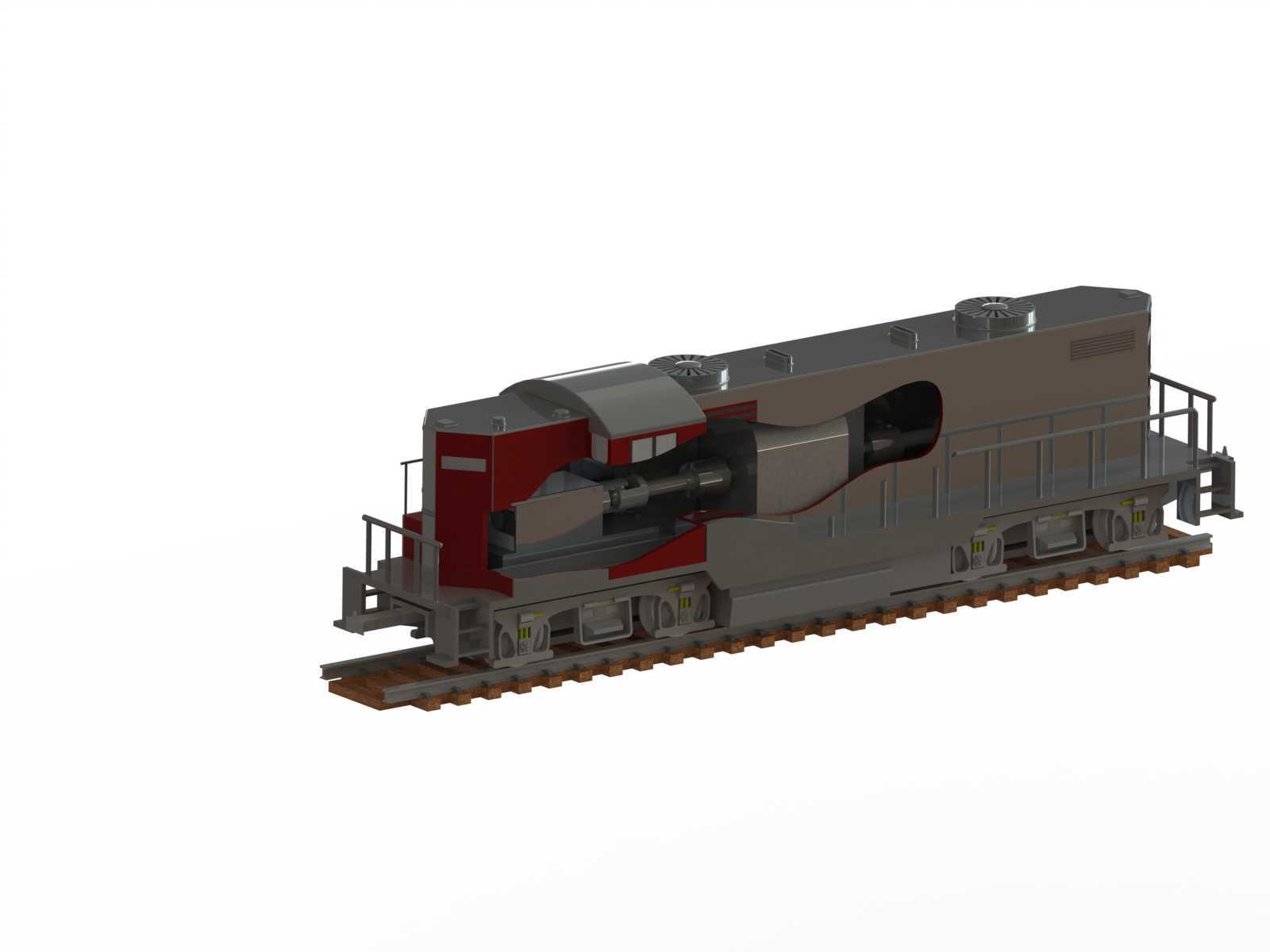

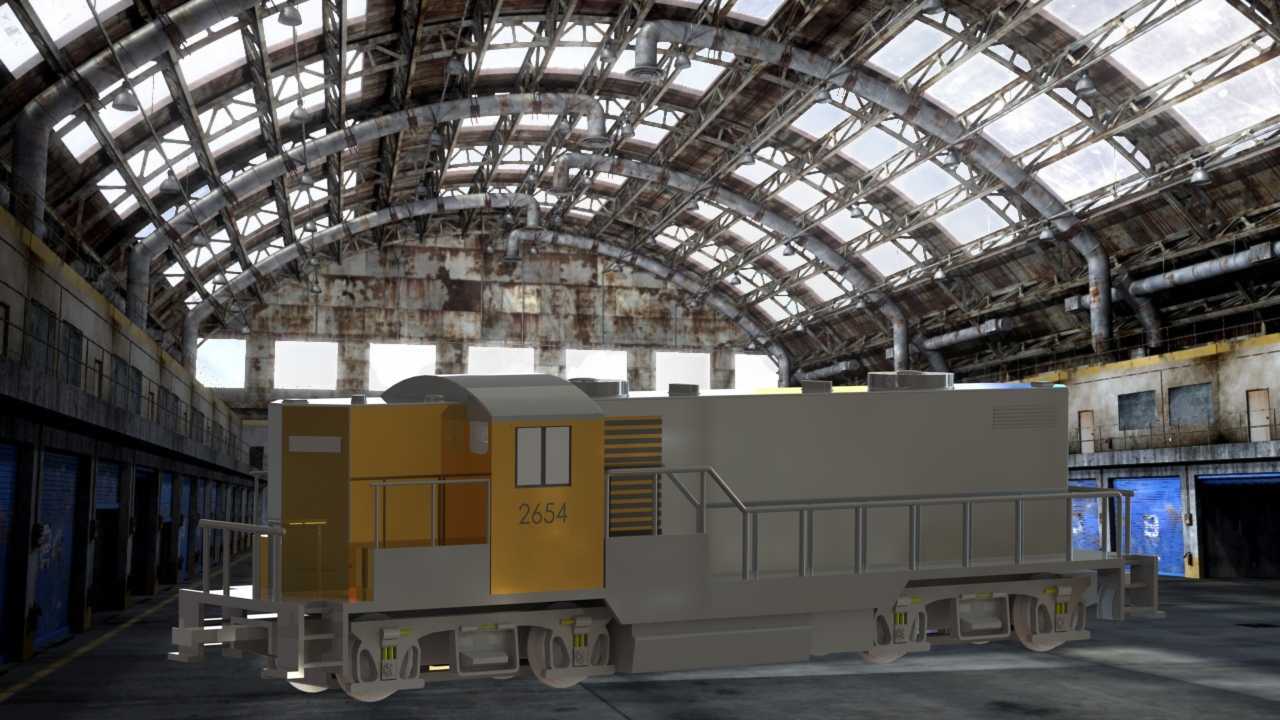

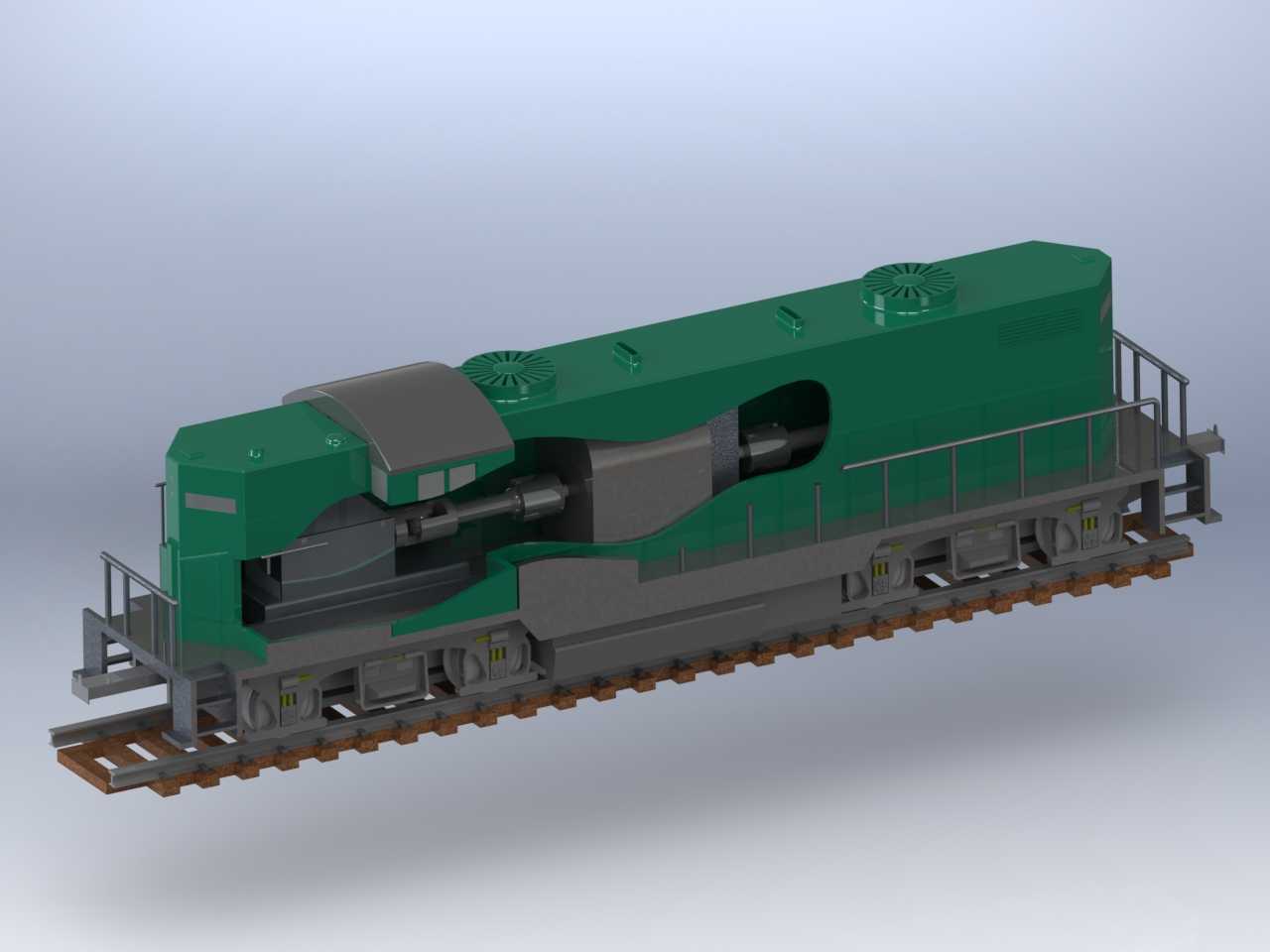

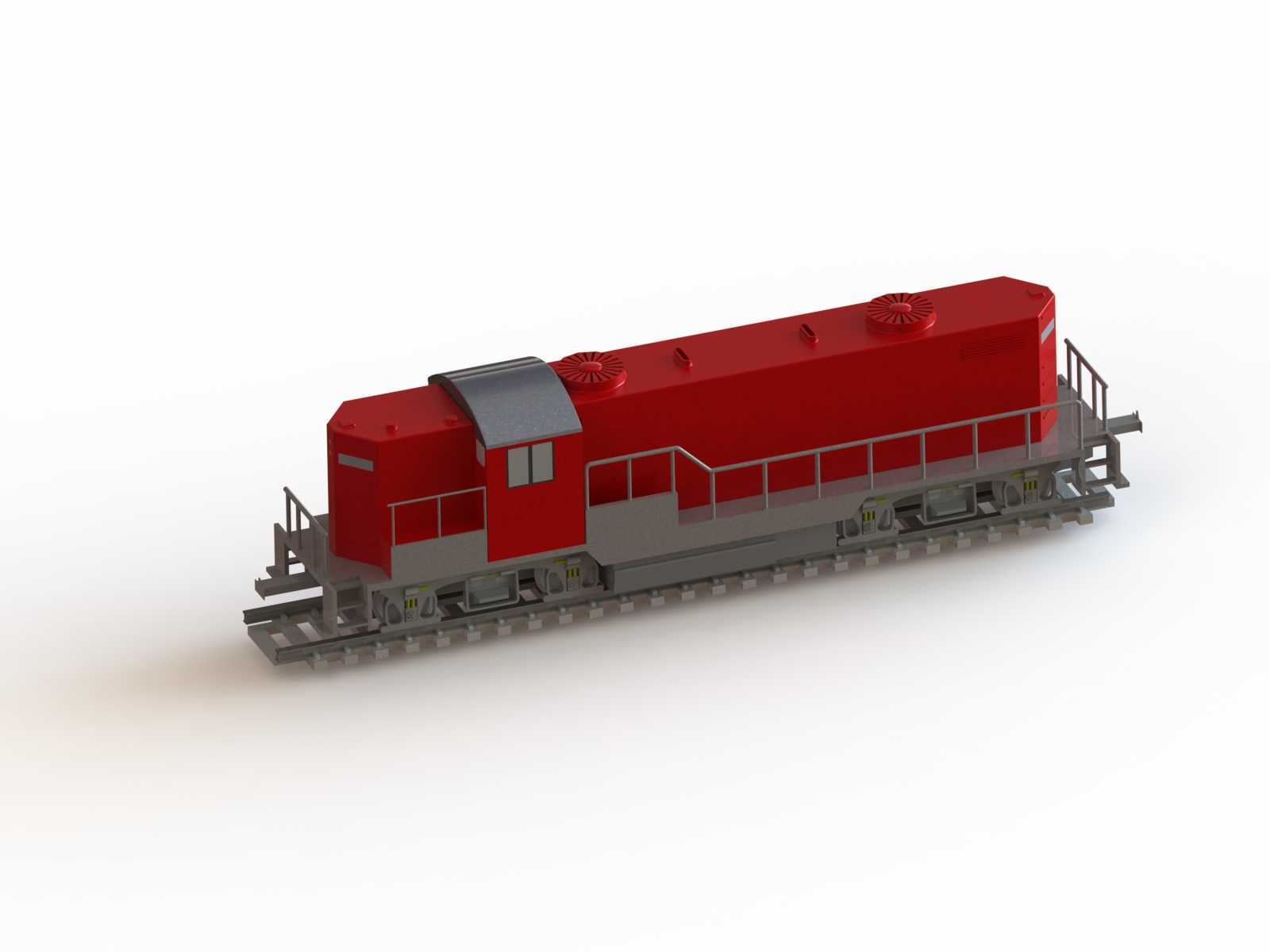

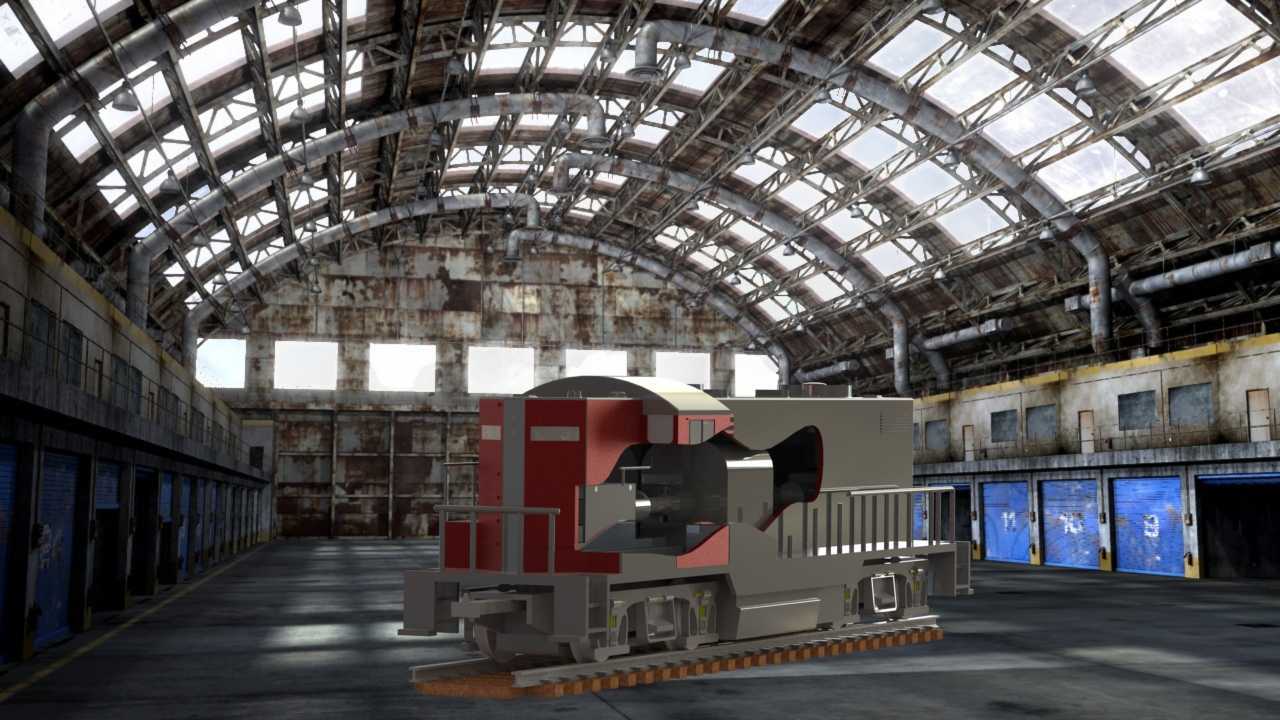

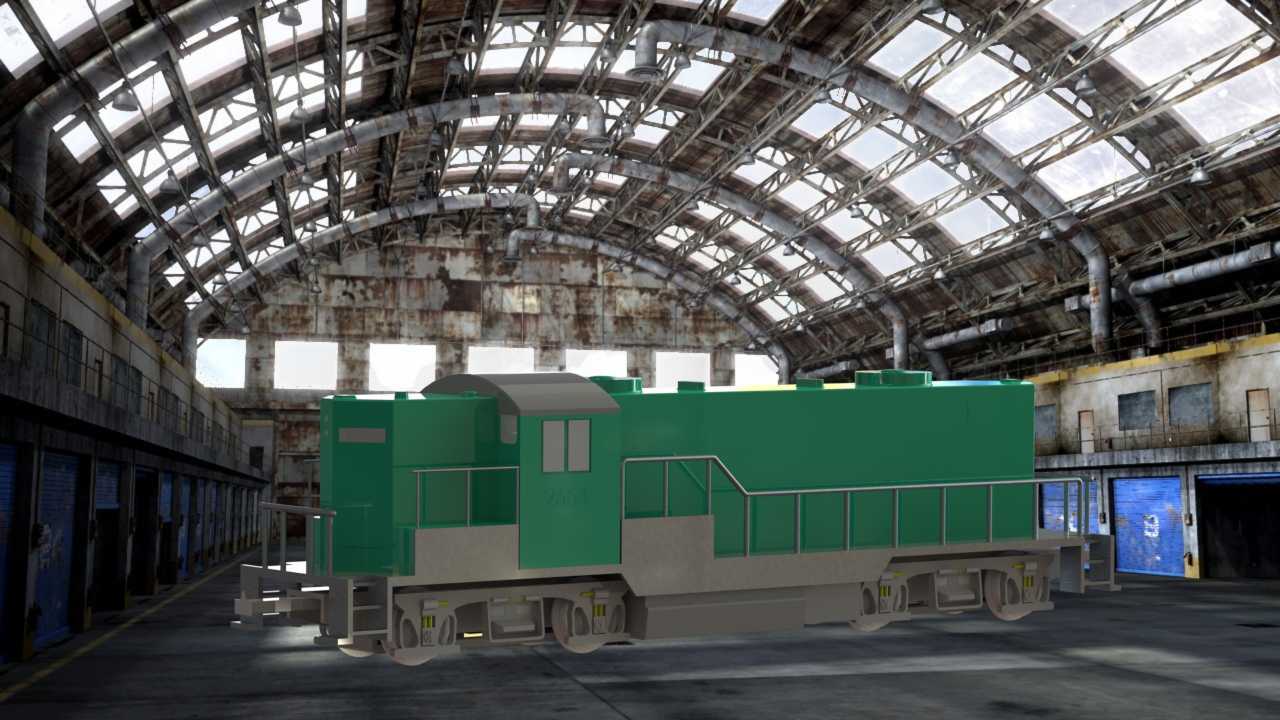

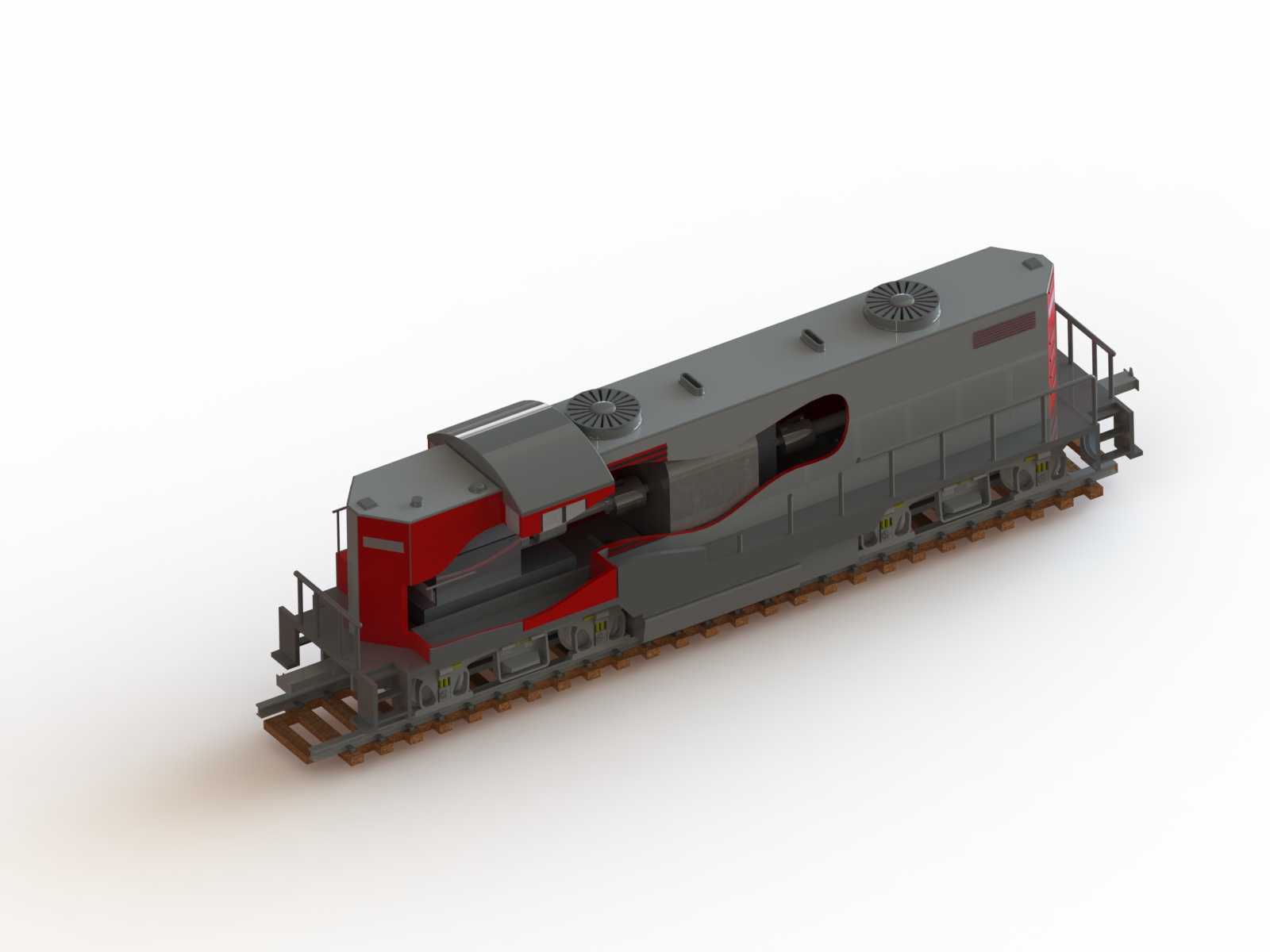

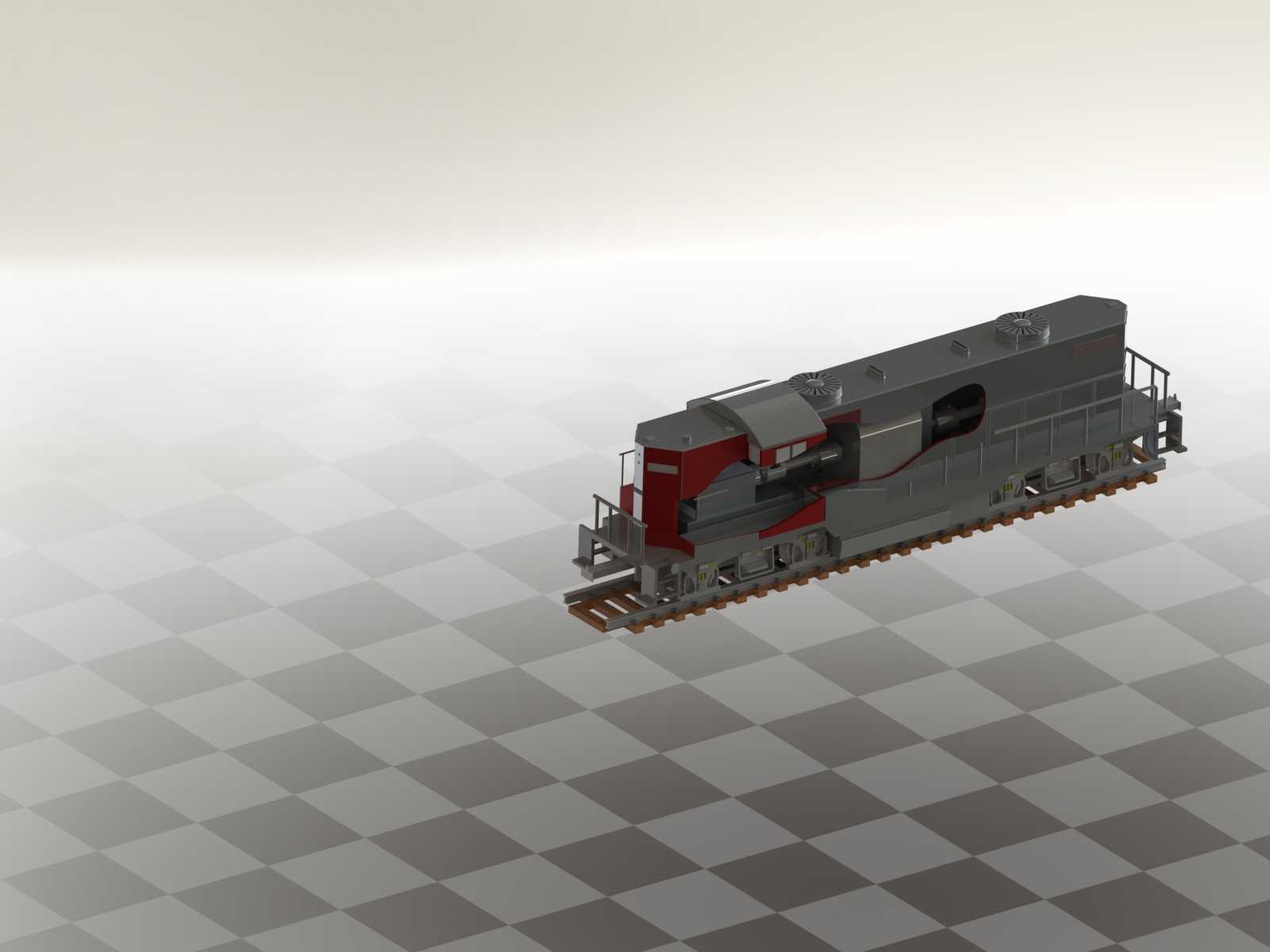

　　这款轨道牵引机车的三维结构设计，核心面向厂区内部专线、工矿编组站、港口铁路支线的短距离调车作业场景，区别于干线大功率货运机车，其设计逻辑完全围绕低速大牵引力、小曲线半径通过性、频繁启停作业的工况展开。从结构布局来看，车体采用外走廊式底架承载结构，司机室设置于车体一端偏置位置，既保证操作人员对前后挂钩作业的视野覆盖，也预留了中部动力单元、冷却系统、制动模块的安装空间，走行部采用两台两轴转向架，固定轴距控制在适配厂区最小曲线半径的范围内，轮对内侧距严格匹配标准轨距要求，一系悬挂采用金属橡胶堆结构，兼顾低速运行的稳定性与线路不平顺的缓冲能力，避免厂内短轨接缝、道岔区域的刚性冲击传递至车体上部。车体外部的走台板、

　　扶手栏杆均按照人机工程作业边界设计，扶手高度符合站立操作的防护要求，走台板表面预留防滑纹路安装位，侧面设置的检修舱门对应内部各功能模块的维护点位，无需拆解大面积车体覆盖件即可完成日常滤芯更换、管路检查、电气接线端子紧固等维保作业。前端车钩缓冲装置采用标准内燃机车车钩安装接口，缓冲器行程匹配调车作业中频繁连挂的冲击载荷，可适配不同吨位的货运车厢、厂内平板车的连挂需求，车钩中心线距轨面高度严格遵循轨道车辆连挂的尺寸公差要求，避免连挂时出现车钩错位、脱钩风险。动力舱的散热格栅布局考虑了厂内作业多粉尘的环境特点，进风口设置于车体侧面较高位置，减少地面扬尘被吸入散热系统的概率，顶部预留排气通道，避免动力单元热空气在舱内积聚。

　　车体下部的排障器距离轨面的高度控制在安全范围内，既可以清除轨面小型障碍物，又不会在通过道岔、轨面不平顺路段时发生刮蹭，排障器采用螺栓连接的分体式结构，发生碰撞变形后可快速更换局部构件，降低维保成本。转向架侧架与轴箱的定位结构采用导框式定位，结构简单可靠，适配厂内低速重载的作业需求，基础制动装置采用单侧闸瓦制动，每个轮对对应独立制动缸，制动响应速度快，可满足短距离调车的快速停车要求，闸瓦间隙调整机构预留手动调节位，日常维保无需专用工具即可完成间隙校准。车体涂装的分色设计也兼顾了作业安全需求，端部采用高可见度的警示色，提升厂区内作业时周边人员的辨识度，侧面的标识安装位预留了编号、载重参数、警示标识的安装区域。从安装边界来看，

　　整车高度适配厂区内常见的架空管线、装卸料口的限界要求，车体宽度不超出标准轨道车辆的限界范围，可在厂区内部专线与国铁联络线的衔接路段正常通行，无需额外改造线路设施。设计过程中对各部件的装配干涉做了全三维校验，走台板与转向架之间预留了足够的垂向跳动间隙，车钩在最大转角范围内不会与车体端部结构发生碰撞，司机室的操纵台布局按照调车作业的操作频率设置控件位置，常用的制动手柄、油门控制、鸣笛按钮均布置在操作人员伸手可及的范围内，减少作业过程中的操作幅度，降低长时间调车作业的疲劳度。车体底架的牵引梁部位做了局部加强设计，对应车钩传递的最大牵引力载荷，避免长期连挂冲击导致底架变形，燃油箱、蓄电池箱均吊装于底架下方两转向架之间的区域，降低整车重心，提升运行稳定性，同时该区域的部件均设置防脱落保险结构，避免运行过程中部件松脱掉落至轨面引发安全事故。
