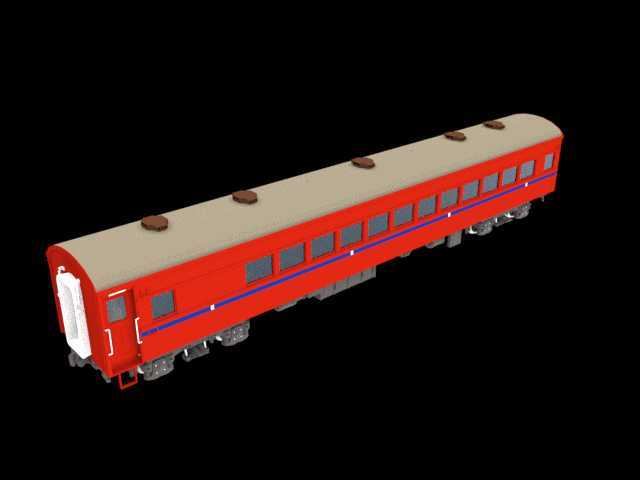

铁路客运硬座车厢外观结构三维造型

　　该三维造型还原的是普速铁路常见的25型客运硬座车厢外廓结构，建模过程中优先对齐了铁路车辆限界的强制要求，车体总宽度控制在3105mm、车体高度距轨面4433mm的标准边界内，确保模型在后续装配转向架、开展线路模拟时不会出现侵限问题，可直接用于轨道交通场景搭建、车辆段教学演示、客运枢纽仿真系统的载体模块。从结构设计逻辑来看，建模时先以车体底架为基准搭建主承载框架，底架上表面作为地板安装基准，侧墙钢结构沿底架边梁垂直向上装配，侧墙预留的车窗开口严格按照实车1200mm800mm的尺寸排布，车窗间距匹配座椅2+3布局的横向分隔位置，避免后续内装建模时出现窗位与座椅错位的问题。车顶圆弧过渡段采用多段样条曲线拟合，

　　曲率半径从侧墙顶部的1200mm平滑过渡到车顶中部的3500mm，既保证了外观的流线一致性，也预留了车顶通风器、空调机组的安装平面，模型中呈现的五个凸起结构就是对应车顶自然通风器的安装位，每个通风器底座尺寸统一为400mm600mm，沿车体纵向中心线等距排布，间距匹配车内隔间的分隔位置。车体端部的通过门采用折页门结构，门体宽度800mm、高度1900mm，门旁设置的扶手、脚蹬均按照实车装配位置建模，脚蹬最低一级距轨面高度控制在450mm，符合站台乘降的人机工程要求，车侧的蓝色饰带沿车窗下沿水平延伸，既还原了实车的外观标识特征，也可作为侧墙找平、装配校验的基准线。转向架安装位在底架下方预留了标准的心盘安装座，

　　心盘中心距车体端部的距离为2200mm，匹配209P型转向架的安装尺寸，后续可直接装配标准转向架子模型完成整车搭建。在实际应用场景中，该模型可用于铁路客运组织仿真的载体，配合站台模型模拟旅客乘降流程；也可作为职业院校车辆工程专业的教学道具，帮助学员理解车体钢结构的分层组成；在文创产品开发领域，该外廓模型可直接用于3D打印缩比模型、制作铁路主题展示摆件。建模过程中对侧墙的圆弧、车顶的过渡曲面做了曲率连续处理，避免出现曲面褶皱、棱线错位的问题，所有外露的结构件比如车门扶手、车顶通风器、车下设备舱吊耳都做了独立实体建模，没有采用贴图替代，方便后续做结构拆解、爆炸视图制作。车下设备舱的轮廓按照实车布局预留了蓄电池箱、制动缸、水箱的安装空间，

　　设备舱底边距轨面高度控制在150mm以上，满足车辆通过道岔、小曲线半径路段的安全间隙要求。车窗玻璃部分采用独立实体分层，可单独赋予透明材质，也可根据需求替换为内装建模的观察视角基准，侧墙的加强筋位置在模型内部做了隐含的结构参考线，方便后续开展钢结构强度仿真时快速提取受力路径。
