巴鲁夫型输送机传感器可调安装支架

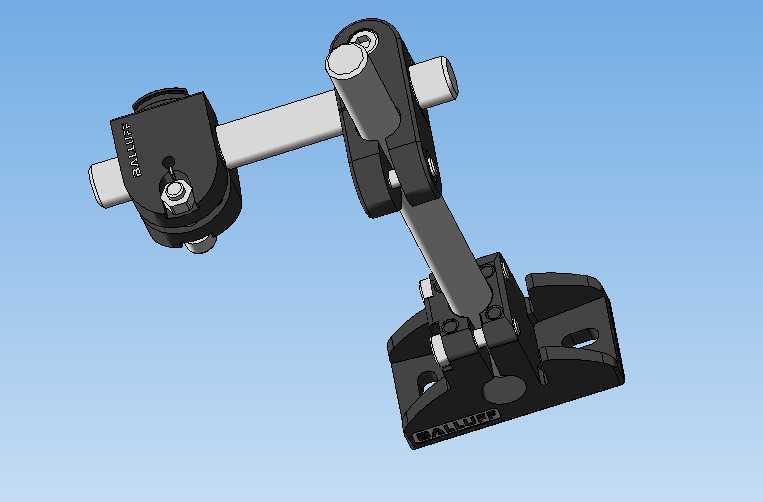

　　在自动化输送线的物料检测工位，传感器的安装定位精度直接决定了检测信号的稳定性，尤其是箱式输送、辊道输送场景中，不同规格物料的检测高度、检测角度存在差异，常规固定式传感器支架往往需要现场配焊、打孔调整，不仅安装效率低，反复调整还容易造成安装位变形，影响后续检测精度。这款适配巴鲁夫BAV系列传感器的安装支架，正是针对输送线检测工位的实际调试痛点设计，整套结构采用夹装式组合设计，无需在输送线型材上额外加工复杂安装孔，可直接适配主流的工业铝型材、方管机架的安装面。整套支架分为底座夹块、连接杆、传感器夹头三个核心部分，底座采用带腰型孔的分体式夹装结构，腰型孔的行程覆盖了常用的40系、50系铝型材的安装孔距，

　　安装时可沿输送线输送方向前后微调位置，调整范围可达40mm，适配不同检测点的位置偏移需求；底座与连接杆之间采用铰接式锁紧结构，松开锁紧旋钮后，连接杆可沿铰接轴实现0-90度的俯仰角度调整，调整到位后通过单螺栓锁紧即可实现无间隙固定，避免输送线运行过程中的振动造成角度偏移。连接杆采用圆柱形光轴设计，表面做发黑防锈处理，传感器夹头可沿光轴做轴向滑动调整，同时夹头自身可绕光轴做360度旋转，能够适配对射式、漫反射式、镜面反射式等不同检测原理传感器的安装角度需求，夹头的内孔尺寸匹配巴鲁夫同系列圆柱形传感器的外径，夹装缝隙处设计有防松橡胶垫，既可以避免夹装力过大损伤传感器外壳，又能增大摩擦力防止长期振动下传感器出现滑移。从安装边界来看，

　　整套支架在完全收拢状态下的总高度为120mm，连接杆完全伸出时的最大安装高度可达260mm，能够覆盖输送线从辊道面到上方200mm高度范围内的检测位调整需求，底座的安装面宽度为65mm，两个安装腰型孔的中心距范围为30-50mm，可直接通过T型螺栓固定在欧标铝型材的槽内，也可通过自攻螺丝固定在方管焊接机架上。在实际应用场景中，这类支架多用于物流输送线的包裹到位检测、生产流水线的工件到位触发、分拣线的物料位置识别工位，相比传统的角铁焊接支架，这套可调结构在现场调试时无需动火作业，所有调整都通过手拧螺栓或内六角螺栓完成，单工位的安装调试时间可缩短70%以上，同时支架的所有铰接、滑动部位都设计有防松垫片，在输送线长期运行的振动工况下，

　　锁紧后不会出现位置漂移，能够保证传感器检测面始终正对被检测物料，减少误触发、漏检测的情况。设计过程中针对输送线常见的粉尘、潮湿工况，所有金属结构件都采用了表面发黑或镀锌处理，锁紧螺栓采用不锈钢材质，避免长期使用出现锈蚀卡死的问题，夹头部位的开口尺寸预留了0.2mm的调整余量，可兼容同外径尺寸的其他品牌圆柱形传感器，通用性更强。在三维建模过程中，所有配合面都按照实际装配公差做了间隙预留，铰接部位的转动间隙控制在0.1mm以内，既保证调整时的顺畅度，又不会出现过大的旷量影响检测精度，底座的安装腰型孔做了沉头设计，安装后螺栓头不会突出底座平面，避免与输送线的其他运动部件产生干涉。
