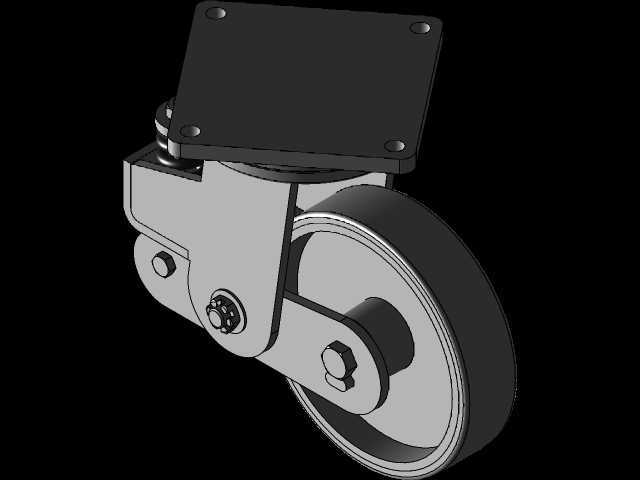

带减震结构的重载旋转万向脚轮结构

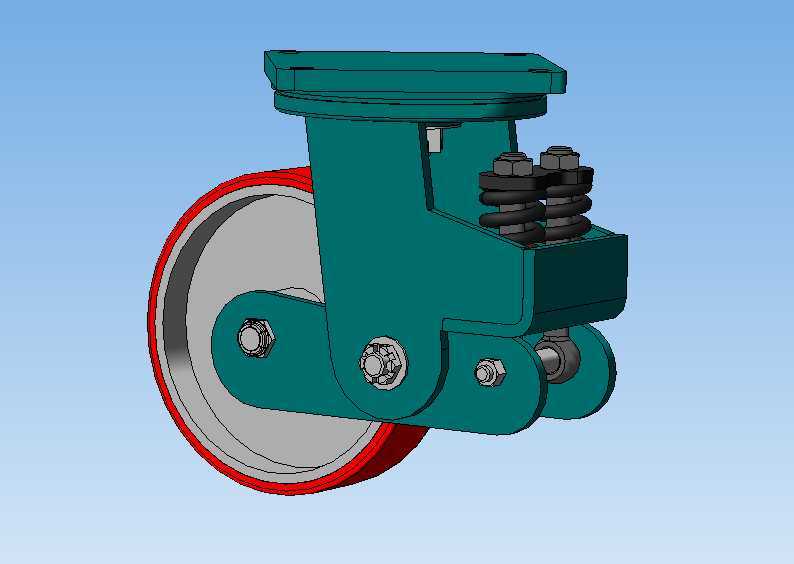

　　上部为标准法兰安装面，法兰盘上预留的安装孔位匹配工业脚轮通用的安装孔距，安装时不需要额外做转接板加工，直接通过螺栓就能固定在设备底部的安装梁上，法兰盘下方集成了平面推力轴承结构，实现360度自由旋转转向，转向阻尼经过匹配设计，既不会因为阻尼过小导致设备推行时出现方向摆振，也不会因为阻尼过大造成转向卡滞、推行费力。减震结构采用对称布置的两组圆柱螺旋压缩弹簧，安装在支架本体的弹簧腔体内，弹簧预压量根据额定载荷做了匹配设计，当轮体遇到地面凸起或者凹陷时，轮架绕下部的铰接销轴产生小角度转动，压缩弹簧吸收冲击能量，避免冲击直接传递到上部安装的设备本体，弹簧外侧设置有导向结构，避免弹簧在长期压缩回弹过程中出现偏磨、卡滞甚至脱出的问题，在车间重型转运AGV、仓储物流周转台车、工业生产线移动工位台这类需要频繁移动、同时会经过地面接缝、车间地坪坡度差、厂区减速带的移动设备场景中，普通刚性脚轮往往会因为硬接触产生的冲击传递到设备本体，轻则造成设备上搭载的精密工装、检测元件出现定位偏移，重则长期冲击导致设备框架焊缝开裂、紧固件松脱，这类场景下带减震功能的旋转脚轮就成了移动部件选型里的核心结构件。这款带减震装置的旋转支架脚轮，轮体直径设定为100mm，适配单轮额定载荷在中重载区间的移动需求，轮缘采用高弹性聚氨酯材质，轮芯为硬质金属支撑结构，既保证了滚动过程中的低噪音特性，也能避免轮体在长期承压下出现形变蠕变。支架主体采用一体式铸钢成型后做表面防锈喷涂处理，

　　铰接位置全部采用带防松结构的螺栓销轴配合自润滑衬套，不需要定期加注润滑脂就能保证转动副的灵活度，同时能承受径向和轴向的复合载荷，避免长期使用后铰接位置出现旷量。设计过程中首先核算了轮体的接地比压，100mm直径的轮体配合32mm的轮宽，在常规环氧地坪上的接地比压控制在地坪材料允许的承压范围内，不会在长期定点停放时压坏地坪涂层；其次对减震弹簧的刚度做了匹配计算，保证在额定载荷下弹簧的压缩量处于线性工作区间，既不会因为刚度过小导致轻微载荷就压并失去减震效果，也不会因为刚度过大导致小冲击下弹簧不产生形变、起不到缓冲作用；旋转部分的推力轴承选型时考虑了设备移动时可能出现的偏载工况，即使设备重心偏移导致单个脚轮承受额外的侧向力，

　　推力轴承也能保持平稳转动，不会出现钢珠卡滞的问题。安装边界方面，支架上部法兰盘的安装面到轮体最下端的总高度控制在常规移动脚轮的通用高度区间，替换原有普通脚轮时不需要调整设备整体的支腿高度，不会影响设备的原有离地间隙；轮体旋转过程中，支架的最大外轮廓不会超出法兰安装面的投影范围过多，设计时预留了足够的安全间隙，避免设备底部的布线、其他结构件和轮架产生运动干涉；减震行程控制在合理范围内，即使经过最大高度差的地面障碍，弹簧压缩到极限位置时也不会出现轮架和上部支架硬碰撞的情况，同时轮体的摆动角度经过限位设计，不会因为过大的摆动导致轮体蹭到支架本体。这类减震旋转脚轮除了常规的工业转运设备使用，也适配在有轻微震动工况的移动加工设备、

　　户外移动巡检设备上，户外使用时支架表面的喷塑层能抵御常规的雨水、车间切削液飞溅带来的腐蚀，轮体的聚氨酯材质也能耐受常规的车间油污、轻度酸碱腐蚀，不会因为接触常见的工业介质出现轮体溶胀、开裂的问题。结构上所有的紧固件都采用防松设计，包括尼龙防松螺母、螺栓螺纹涂胶等工艺，避免设备长期移动震动导致紧固件松脱，不需要运维人员频繁检查紧固连接位置，降低后期维护成本。在三维建模过程中，所有的铰接位置都按照实际装配间隙做了配合处理，弹簧部分做了工作状态下的预压建模，能直观展示不同压缩量下的结构位置关系，方便设计人员在做设备整体布局时直接调用，核对安装空间、运动干涉情况，也可以根据实际使用的载荷需求调整弹簧参数、轮体材质，快速衍生出不同载荷等级的同系列脚轮结构。
