输送机用可调角度传感器安装旋转支架

　　在散料输送、包装线输送、自动化分拣输送等各类工业输送场景中，光电式、电容式、超声波类检测传感器的安装角度适配一直是现场调试的常见痛点——固定支架无法根据物料位置、检测距离、反光角度灵活调整，往往需要现场配钻、掰折支架甚至临时焊接固定，既破坏安装面防腐层，也无法在后续换型、维护时快速复位检测位。这款适配30mm直径圆柱型传感器的旋转安装支架，正是针对这类现场痛点完成的结构设计。

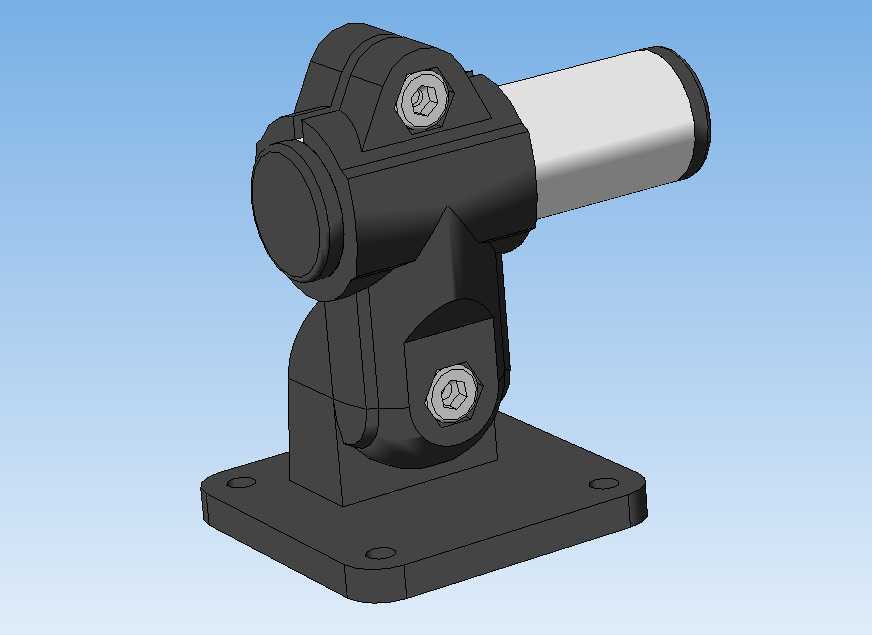

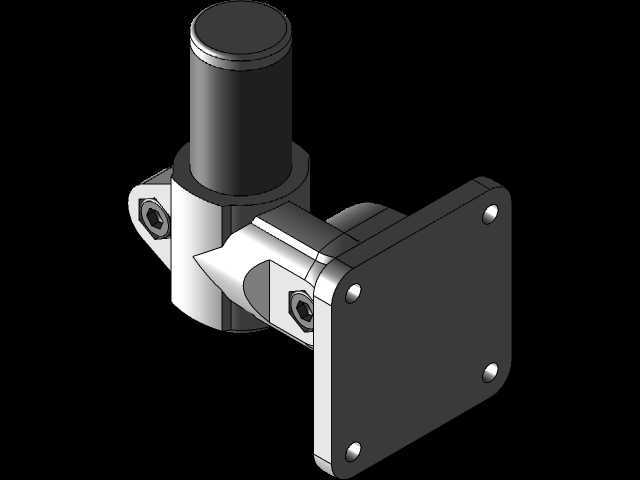

　　从结构功能来看，支架整体分为三个核心功能段：底部方形安装法兰座、中部双铰接旋转调节段、上部传感器夹持段。底部法兰座采用四角沉头孔设计，可直接通过内六角螺栓固定在输送机的侧梁、护板或者配套的铝型材安装位上，沉头结构能避免螺栓头突出积料，也不会干涉周边输送物料的通行，法兰座的厚度经过载荷校核，在传感器线缆拖拽、日常维护触碰时不会出现底座变形的问题。中部的双铰接结构是整个支架的核心功能点，两处铰接点均采用内六角锁紧螺钉实现阻尼锁止，靠近底座的铰接点可实现支架竖直方向0-90度的俯仰角度调整，靠近夹持段的铰接点可实现传感器轴线方向0-180度的周向旋转调整，两个维度的调节配合，能够覆盖绝大多数输送线检测位的角度需求：不管是检测输送面物料到位的对射式传感器，还是检测物料高度的漫反射传感器，亦或是检测皮带跑偏的位置传感器，都能通过两个铰接点的配合快速对准检测位，调整到位后拧紧两处锁紧螺钉即可实现位置固定，锁紧后的阻尼力可承受常规输送线运行的振动，不会出现角度偏移、检测位漂移的问题。上部的夹持段采用通孔式设计，适配直径30mm的圆柱型标准传感器，夹持孔的内壁做了轻微的倒角处理，方便传感器穿入安装，侧面预留的紧定螺钉孔可在传感器插入到合适深度后锁紧，固定传感器的伸出长度，适配不同检测距离的需求。

　　从设计思路上，这款支架没有采用复杂的多零件拼接结构，主体承力部分采用一体化的铰接座设计，减少了不必要的装配间隙，避免长期运行后出现的松旷问题。两处铰接的旋转面都做了贴合面的粗糙度控制，既保证旋转调整时的顺滑度，也能在锁紧时提供足够的摩擦力，不会出现锁不紧的情况。整体外形没有多余的突出棱角，所有边角都做了小倒角处理，避免现场安装调试时划伤操作人员，也不容易在输送线积灰、落料的环境下挂住纤维、包装袋残片等杂物。

　　在安装边界尺寸上，底部法兰座的安装孔距适配常规输送机侧装的标准孔位，也可搭配转接板安装在不同宽度的铝型材上；支架整体的高度控制在紧凑范围内，不会过多占用输送线周边的安装空间，在狭窄的设备间隙内也能完成安装；夹持段的通孔长度足够保证30mm传感器的夹持稳定性，不会因为夹持长度过短导致传感器歪斜。在实际使用中，这款支架可替代传统的角铁焊接支架、一体式固定支架，大幅减少现场安装调试的时间，在输送线换型、检测位置调整时，只需要松开锁紧螺钉调整到需要的角度再锁紧即可，不需要重新打孔、更换支架，也能保证调整后的位置重复精度，避免每次调试都重新校准传感器检测位的麻烦。针对输送线运行时存在的持续振动问题，铰接处的锁紧螺钉采用标准内六角圆柱头螺钉，可配合防松垫圈使用，进一步提升长期运行的可靠性，避免振动导致螺钉松动、角度偏移。整个支架的结构没有复杂的异形曲面，加工工艺性好，不管是采用机加工还是注塑、铸造成型都能实现较低的制造成本，适合批量配套在各类输送设备上作为传感器安装的标准配件使用。
