五十吨立式液压压闸设备结构设计

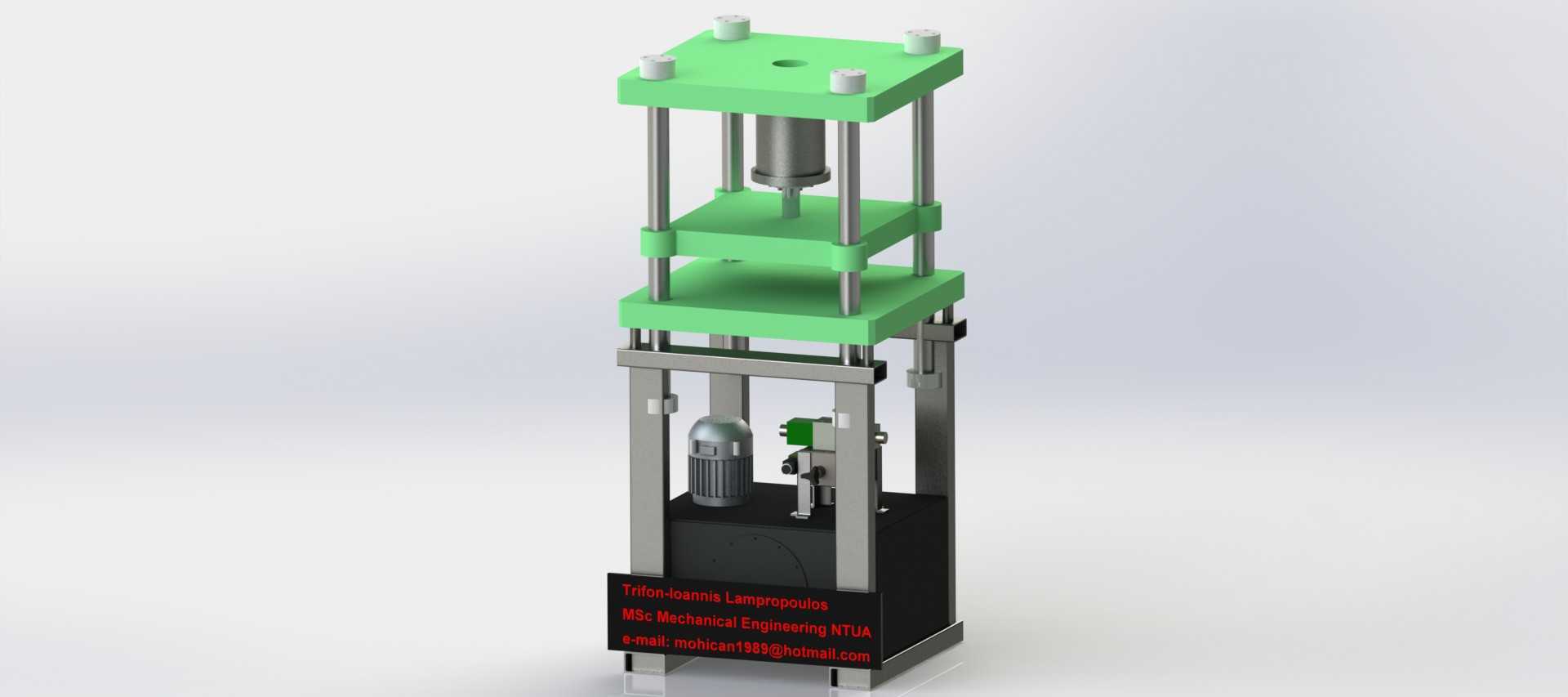

　　在重型零部件压装、金属材料校直、小型构件模压成型的生产场景里，大吨位垂直施压设备的刚性与运行稳定性，直接决定了加工件的成品精度与生产环节的安全冗余。这套五十吨级垂直压闸的结构设计，从一开始就围绕重载工况下的受力均匀性做了多轮校核，没有沿用小吨位压机的单薄立柱布局，而是采用四根对称布置的镀铬导向光轴搭配三层承托板的框架结构，最上层的安装板预留了液压油缸的固定沉孔与螺栓过孔，油缸输出端的活塞杆直接连接中间的活动压台，压台与导向轴之间配置了无油衬套做滑动导向，避免长期重载运行出现卡滞、偏磨的问题。

　　从实际应用场景来看，这类设备既可以用于机械维修车间的重型轴承、衬套压装作业，也能适配小型五金加工厂的金属板材冲裁、型材校直工序，甚至在橡塑制品的小批量模压生产中也能满足压力输出要求。设计时特意将液压动力单元集成在设备最底部的框架腔体内，没有采用分体式的外置液压站布局，既减少了设备整体的占地面积，也缩短了液压油路的传输距离，降低了管路沿程压力损失，同时底部的油箱结构直接作为设备的配重基座，抵消压头下行施压时的整机倾覆力矩，不需要额外打地脚螺栓固定也能满足日常生产的稳定性要求。

　　设备的中层活动板与下层固定工作台之间预留了足够的开口高度，常规高度在400毫米以内的工装夹具都可以直接固定在工作台上，工作台面的T型槽布局按照通用压装工装的安装尺寸做了预留，不需要额外加工转接板就能适配大部分标准夹具。导向立柱的两端分别与上固定板、下基座采用螺母锁紧的固定方式，装配时可以通过调整螺母的锁紧量来校正四根立柱的平行度，保证活动压台上下运行时的平面度误差控制在0.1毫米每百毫米范围内，避免压装时出现偏载导致活塞杆弯曲、工件压废的问题。

　　液压回路的设计上，在油缸的无杆腔侧配置了平衡阀与过载溢流阀，当压装压力超过设定阈值时会自动溢流卸压，既保护工件不会因为过压损坏，也避免液压系统长期超压运行出现密封件过早老化、管路爆管的风险。设备侧面预留了手动控制阀与电气控制按钮的安装位，既可以配置手动换向阀实现点动压装，适配维修环节的非标压装作业，也可以加装行程开关与压力继电器，实现定程、定压两种自动压装模式，满足批量生产的效率要求。

　　从安装边界来看，设备整体的占地面积控制在0.8平方米以内，整体高度不到1.8米，普通标准工业厂房的层高都能满足安装要求，不需要做特殊的场地改造。底部基座的四个角预留了叉车孔位，车间内转场时可以直接用叉车搬运，不需要额外调用吊装设备。活动压台的下行速度设计了快慢两档，空行程时快速下行缩短辅助时间，接触工件后自动切换为慢速工进，保证压装过程的平稳性，避免快速冲击损坏工件表面。整套结构的受力部件都做了有限元受力分析，在满五十吨载荷的工况下，承托板的最大变形量控制在0.2毫米以内，导向轴的弯曲应力远低于材料的许用应力值，长期满负荷运行也不会出现结构永久变形的问题。考虑到车间日常维护的便利性，所有的润滑点都设置在设备外侧容易操作的位置，导向轴的衬套注油嘴不需要拆解设备防护就能直接加注润滑脂，液压滤芯、压力表等易损易耗件都采用标准通用型号，后期更换不需要定制特殊配件，能有效降低设备的全生命周期使用成本。
