带20mm内孔输送机传感器安装固定支架

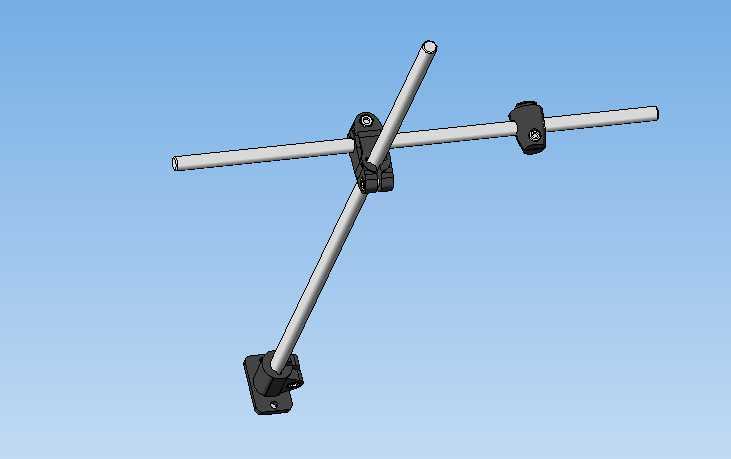

　　在散料输送、包装流水线、物流分拣线等连续输送作业场景中，各类光电、接近、视觉传感器的安装定位精度，直接决定了物料检测、位置触发、节拍匹配的可靠性，这款杆式组合安装支架正是为解决输送线现场传感器安装位调整繁琐、固定刚性不足、适配性差的实际工程问题设计。整套支架采用圆杆搭配夹座的模块化组合结构，底部为带安装孔的方形固定底座，可直接通过螺栓固定在输送机机架的侧边型材、设备安装平台或者预制的安装板上，底座与竖直支撑杆的连接部位采用抱紧式夹座结构，松开锁紧螺丝即可调整竖直杆的伸出高度，适配不同高度差的检测点位需求，竖直杆的内通径为20mm，既可以穿设传感器的线缆避免线缆外露被输送物料剐蹭，也可以适配外径20mm的延伸接杆，

　　进一步拓展安装高度范围。水平方向的支撑杆同样采用圆杆结构，与竖直杆通过十字交叉夹座连接，该夹座可实现两个方向杆体的独立锁紧，松开夹座螺丝后，水平杆既可以沿自身轴向调整伸出长度，也可以绕竖直杆轴线做360度旋转调整水平方位，同时还能调整水平杆的俯仰角度，满足不同检测方向的传感器安装需求。水平杆上额外配置的单孔夹座，是传感器的直接安装位，该夹座可沿水平杆滑动调整位置，锁紧后可提供足够的夹持力，避免输送线运行过程中的振动导致传感器位置偏移，夹座的安装孔位可适配主流的圆柱型传感器安装尺寸，也可通过转接板安装方形、异形的检测传感器。从安装边界来看，底部固定底座的安装孔间距适配常规的铝型材、槽钢机架的安装孔位，不需要额外在机架上打孔攻丝，

　　降低现场改造的工作量；整套支架的所有活动连接部位均采用内六角螺丝锁紧，日常维护调整仅需常规内六角扳手即可完成，不需要专用工具。在实际应用中，这类支架可用于输送线的来料检测、到位触发、物料计数、跑偏检测等多个工位的传感器安装，相比传统的角铁焊接支架，模块化的杆式结构调整范围更大，不需要切割焊接即可适配不同的安装位置，表面做发黑防锈处理，可适应车间内多尘、轻微潮湿的作业环境，夹座的抱紧接触面做了防滑纹路处理，即使在输送线持续振动的工况下，也能长期保持传感器的位置精度，不会出现松动移位导致的检测失效问题。设计过程中充分考虑了现场安装的容错性，各个调整维度的行程都预留了足够的余量，竖直杆的高度调整范围可覆盖大部分输送线侧边到检测面的高度差，

　　水平杆的伸出长度可适配不同宽度的输送线体，十字夹座的角度调整可满足传感器正对检测面、斜向检测等多种安装姿态需求，避免了传统支架一旦焊接完成就无法调整的弊端，同时杆体采用标准直径的圆钢加工，备件替换成本低，现场如果出现杆体弯折损坏，可直接采购同规格圆杆切割替换，不需要更换整套支架。线缆内置的设计也让现场布线更加规整，减少了线缆被物料勾挂、被清扫设备剐蹭的风险，提升了整套检测装置的运行稳定性，对于设备改造项目来说，这种模块化支架不需要对原有输送线结构做大规模改动，仅需在机架上找合适的位置固定底座即可完成安装，大幅缩短了现场施工的周期，也降低了改造成本。
