手推车带制动功能旋转脚轮支架结构

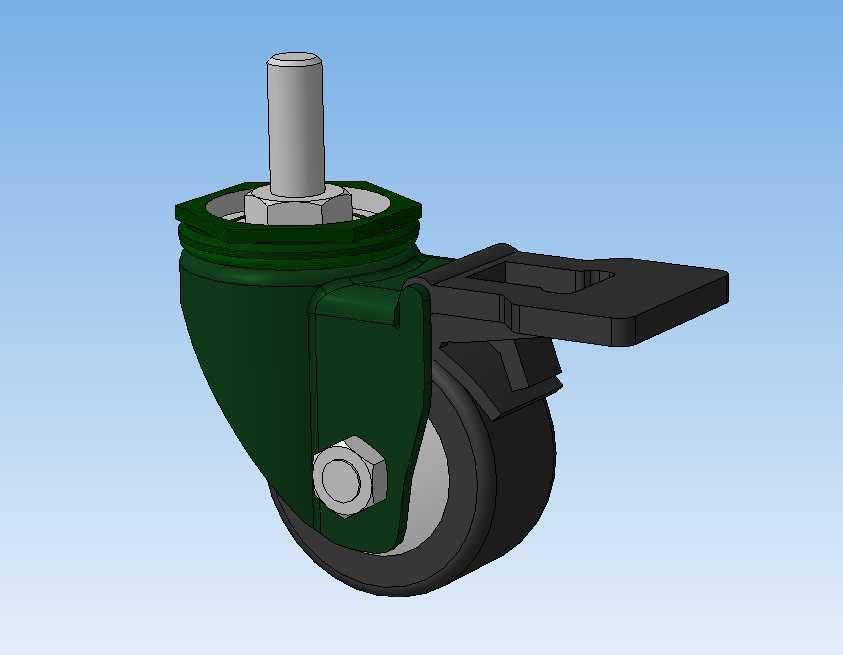

　　在车间物料转运、仓储拣货、商超补货这类日常短途物料搬运场景里，带制动功能的万向脚轮是手推车类载具的核心行走支撑部件，本次设计的带制动器旋转支架脚轮，适配轮径50mm的行走轮，核心解决普通万向轮在坡道停靠、工位定点作业时容易滑移的问题，同时兼顾万向转动的灵活性与制动锁止的可靠性。从实际使用场景出发，这类脚轮常被用在载重100kg以内的轻型手推车上，覆盖电子车间防静电推车、仓储拣货车、实验室仪器转运车、餐饮行业送餐车等多种场景，使用环境既有平整的环氧地坪，也有轻微起伏的水泥地面，部分场景还需要脚轮在停靠时完全锁死转向与行走，避免载具移位引发物料倾倒、设备磕碰的问题。设计过程中首先确定安装接口，顶部采用圆柱插杆式安装结构，插杆直径与市面常见轻型手推车的安装套管匹配，插杆根部设置六角限位结构，安装时可以通过扳手卡紧限位面拧紧固定螺母，避免脚轮在推车推行过程中跟转松脱，插杆与支架主体之间设置推力轴承与径向轴承组合的回转结构，保证360度旋转时的顺滑度，即使在轮面承受偏载的情况下，转向也不会出现卡滞，减少推行时的转向阻力。支架主体采用包胶式结构包裹轮组上部，一方面可以避免推行过程中杂物卷入轮轴与支架的间隙，另一方面也能提升整体结构的抗冲击性能，当推车经过小幅度台阶或者路面凸起时，支架的弧形结构可以分散冲击力，避免应力集中导致支架开裂。制动结构采用踏板式侧置设计，制动踏板延伸至脚轮侧方，操作人员不需要弯腰，用脚踩下踏板即可完成锁止，

　　踩下后制动块同时抵紧行走轮面与回转支架的限位齿圈，同时锁死行走轮的转动与支架的万向旋转，保证停靠时的稳定性；解锁时只需要用脚向上挑动踏板端部，制动块在复位弹簧的作用下脱离轮面与齿圈，脚轮即可恢复万向行走功能，踏板表面设置防滑凸纹，即使鞋底沾有油污或者灰尘，踩动时也不会打滑。轮组部分采用静音橡胶轮面搭配硬质塑料轮毂，轮面硬度控制在邵氏65度左右，既可以在平整地坪上推行时降低噪音，也能在轻微不平整路面上起到缓冲作用，减少转运过程中物料受到的振动，对于精密仪器、易碎货品的转运场景适配性更好；轮轴采用带防松螺母的螺栓轴，轴与轮毂之间设置自润滑轴套，长期使用不需要额外加注润滑脂，维护成本更低，轮轴两端的六角结构嵌入支架的定位槽内，

　　避免轮轴在轮组转动时跟转磨损支架孔位。从安装边界来看，这款脚轮的总安装高度从插杆顶端到轮面底部的尺寸适配常规轻型手推车的底盘高度，不会出现安装后轮组过高导致推车重心不稳、或者过低导致底盘刮蹭地面的问题；支架的最大回转半径经过核算，转向时支架不会与推车底盘的支腿、横梁结构发生干涉，在推车四个角位安装时，相邻脚轮转向时也不会出现互相碰撞的情况。制动状态下的锁止力矩经过验证，在额定载重下，即使在5度的坡道上停靠，脚轮也不会出现滑移或者转向移位的情况，满足常规场景下的停靠安全要求。结构设计时还考虑了零部件的通用性，轮组、制动踏板、轴承件都采用市面通用的标准规格，后期如果出现易损件磨损，不需要更换整个脚轮，只需要更换对应配件即可，

　　降低使用方的后期维护成本；支架的外壳采用加厚工程材质，抗冲击性能好，日常使用中遇到轻微磕碰不会出现开裂变形，表面做哑光处理，不容易积灰，日常清洁也更方便。在实际选型适配时，需要注意推车底盘的安装套管内径与插杆直径匹配，安装时插杆插入套管后要将底部的固定螺母拧紧至规定力矩，避免长期使用后螺母松脱；如果是在有腐蚀性介质的场景使用，还可以选择支架做防腐涂层的版本，提升在潮湿、有轻度腐蚀环境下的使用寿命。日常使用过程中，需要定期清理缠绕在轮轴与支架间隙处的线头、碎屑等杂物，避免杂物堆积导致转向卡滞或者制动失效，制动踏板的铰接点可以定期滴加少量润滑油，保证踩动时的顺滑度，当轮面磨损量超过2mm时，建议及时更换轮组，避免轮面过度磨损导致推行阻力变大、制动效果下降。
