车辆电气用带扁销连接微型接触继电器

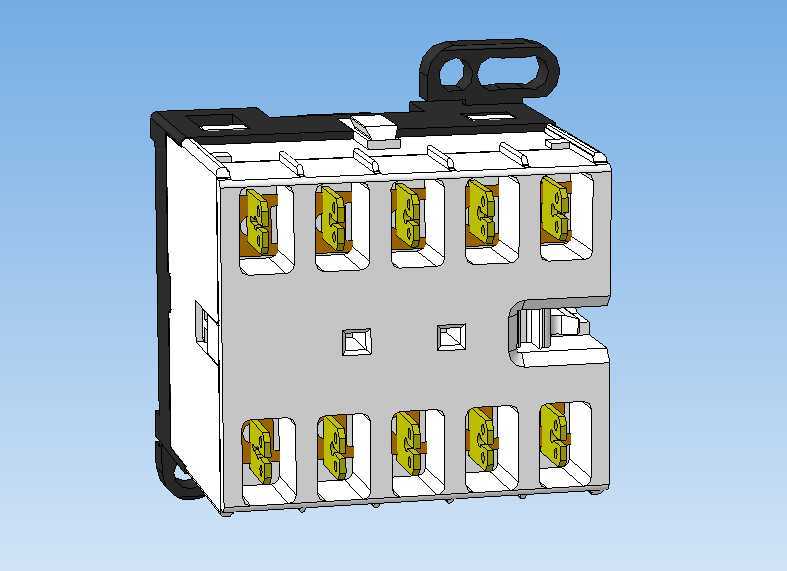

　　在商用车、特种作业车辆的车载电气回路设计中，配电回路的通断可靠性直接决定了整车电控系统的运行稳定性，尤其是在车载工况存在持续振动、温变范围宽、布线空间紧凑的前提下，常规工业用接触器往往难以适配车载安装的特殊要求。这款带扁销连接的微型接触继电器，正是针对车载电气应用场景开发的专用通断元件，核心承担车载低压回路的负载通断、信号切换与回路保护功能，可适配车载辅助用电设备、电控单元供电回路、小功率执行器件的配电控制需求。从实际选型适配的角度看，这类器件的安装边界需要严格匹配车载电控箱的预留空间，其整体采用模块化方体布局，主体外壳采用阻燃工程塑料注塑成型，上下壳体通过卡扣结构实现无螺丝快速装配，既能够满足车载IP防护等级的基础要求，

　　也能在批量装配时提升产线组装效率。器件顶部设置的挂装式卡扣结构，可直接卡接在车载电控箱的标准DIN导轨上，无需额外设计定制安装支架，同时底部预留的定位凸台，能够在安装时与电控箱底板的定位槽配合，抵消车辆行驶过程中持续振动带来的安装移位风险。接线端采用上下双排对称布局，每排设置五个接线工位，接线端子采用铜合金镀锡工艺，配合扁销式快速连接结构，无需拧动接线螺丝即可完成线束端的插接装配，相比传统螺丝压接的接线方式，不仅能将单工位接线耗时压缩六成以上，还能避免车载振动导致的螺丝松动、接线虚接问题，每个接线工位旁都设置了对应的标识刻印位，可直接在壳体上激光刻印回路编号，减少装配与后期运维过程中的接线错配概率。从功能设计层面看，这款器件的内部触点采用银合金材质，能够耐受车载回路中常见的短时冲击电流，触点间设置的隔弧栅结构可在触点分断时快速切断拉弧，避免电弧灼烧触点导致的接触电阻上升，同时内部电磁驱动模块做了灌封处理，能够抵御车载环境中的粉尘、凝露侵蚀，在-40℃到85℃的车载工作温区内都能保持稳定的吸合与释放动作，不会出现低温卡滞、高温线圈烧毁的问题。在三维建模过程中，需要重点还原几个关键的装配尺寸：首先是接线端扁销的中心距与伸出长度，这部分尺寸直接决定了配套线束接插件的适配性，建模时需要严格按照接插件的配合公差预留插拔间隙，避免出现接插件插装不到位或者间隙过大导致的接触不良；其次是顶部导轨卡扣的开合行程与卡接尺寸，

　　这部分需要匹配标准35mmDIN导轨的截面参数，建模时要模拟卡扣的弹性变形量，确保卡扣卡入导轨后既能实现可靠固定，也能在后期维护时通过卡扣的解锁结构快速拆卸；另外外壳上的散热凹槽、定位凸台、侧壁的加强筋结构也需要准确还原，这些结构不仅影响外壳的结构强度，也会直接影响器件在电控箱内的安装间隙与散热效果。不同于工业固定安装场景的接触器，车载应用的这类器件对外形尺寸的冗余度要求极低，建模时需要严格控制器件的整体长宽高尺寸，尤其是接线端突出壳体的长度，避免在电控箱内布线时与相邻器件产生干涉，同时器件侧面预留的拼接卡槽结构也需要准确建模，这类结构支持多个同型号器件并排拼接安装，拼接后相邻器件的接线端保持统一间距，可实现多回路的集中配电布局，

　　大幅节省电控箱的内部安装空间。在实际车载电气系统的布局中，这类微型接触继电器通常布置在驾驶室内的中央配电盒或者底盘附近的分线盒内，需要配合熔断器、控制开关共同组成配电回路，建模时除了还原器件本身的结构，也需要考虑器件与周边线束、安装导轨、相邻电气元件的装配间隙，确保在三维布线阶段不会出现线束弯折半径不足、器件拆装空间不够的问题。另外器件外壳的分模线、卡扣的配合间隙、端子与壳体的密封结构这些细节也不能忽略，这些细节不仅影响三维模型的真实感，也会在后续做结构干涉检查、装配工艺仿真时直接影响仿真结果的准确性，比如端子与壳体之间的配合间隙如果建模偏差过大，就可能在仿真时误判为存在装配干涉，或者忽略了实际生产中端子晃动导致的接插件对中问题。
