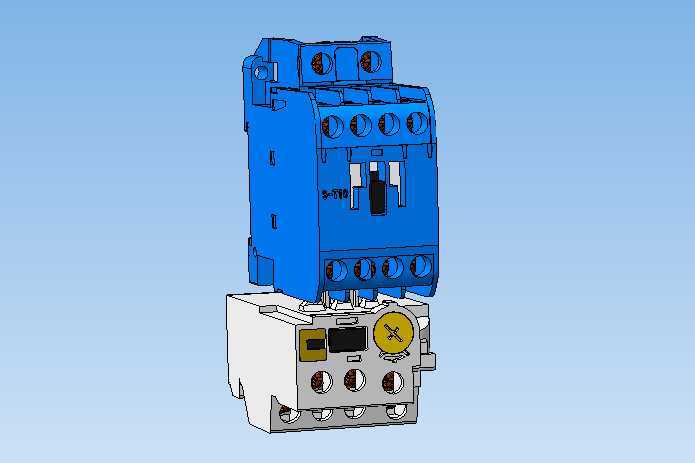

三菱S-T10搭配TH-T18热继接触器组件

　　在低压配电与电机控制回路的搭建场景中，这类带热继电器的接触器组合是工控柜内最常见的基础执行与保护单元，日常多见于小型传送带驱动、机床辅助电机启停、小型风机水泵控制这类额定电流不大的三相负载回路里，承担着回路通断与过载保护的双重作用。从实际工程使用的角度看，这套组件把交流接触器与热继电器直接插接整合，省去了现场单独拼装时的接线对位、转接排选配的麻烦，接触器本体负责接收控制回路的通断信号，完成主回路的带电分合，下方叠装的热继电器则通过双金属片受热形变的原理，实时监测主回路的工作电流，当负载出现长时间过载、缺相运行的异常工况时，热继的常闭触点会直接切断接触器的线圈供电回路，让主回路断开，避免电机绕组因为长时间过流出现绝缘老化、烧损的问题。

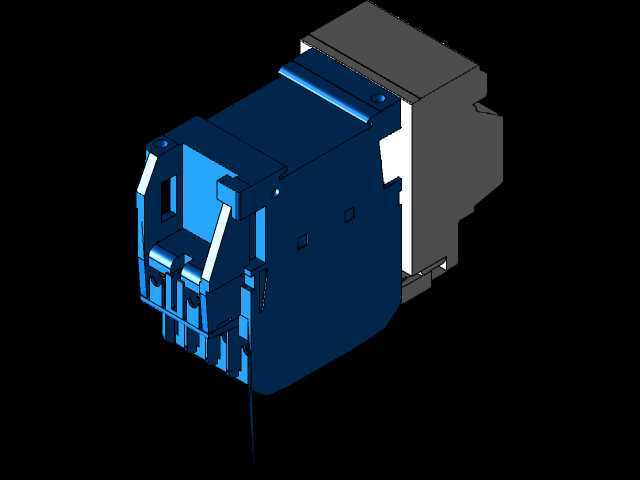

　　设计层面上，这套组件采用了上下叠装的卡扣式结构，接触器底部预留了和热继电器匹配的插接端子与定位卡槽，安装时不需要额外的连接导线，直接对准卡槽推入就能完成两者的机械与电气连接，既压缩了柜内的安装占用空间，也减少了转接点的接触电阻，降低了长期运行时接头发热的隐患。主回路的接线端子全部采用带压线框的螺钉结构，适配不同线径的多股铜芯导线，端子上方带有透明的防弧挡板，分断时产生的电弧不会飞溅到相邻的回路元件上，提升了柜内运行的安全性。接触器本体的蓝色外壳采用阻燃级工程塑料注塑成型，表面预留了标准的35mmDIN导轨安装卡扣，既可以直接卡装在电控柜的标准导轨上，也能通过背部的固定孔用螺钉锁装在安装板上，适配不同的柜内安装场景。

　　从安装边界的尺寸来看，整套组件的宽度控制在三极低压电器的常规尺寸范围内，横向占用的导轨空间和同电流等级的独立接触器基本一致，不会因为叠装热继电器额外增加横向安装位，纵向叠装后的总高度也控制在常规柜内元件的安装间距要求内，接线完成后柜门关闭不会出现干涉。热继电器正面设置了电流整定旋钮与动作指示窗，整定电流的刻度直接印在旋钮周边，现场调试时可以直接根据负载的额定电流调整保护阈值，不需要额外对照参数表换算，动作后指示窗会弹出明显的标识，方便运维人员快速排查故障点，同时热继电器上还设置了手动复位与自动复位的切换拨杆，可根据现场的运维需求选择复位模式，比如无人值守的风机回路可以设置为自动复位，重要的加工设备回路则设置为手动复位，避免故障未排除时设备自行启动引发安全事故。

　　在实际选型搭配时，这类组合组件的参数匹配度已经在设计阶段完成校验，接触器的额定分断能力、热继电器的电流整定范围都和下方的负载等级适配，不需要设计人员再单独核算两者的配合参数，能减少选型时的匹配失误。主回路的进出线方向采用上进下出的常规布局，符合一线电工的接线习惯，接线端子的标识清晰，三相主端子、线圈端子、辅助触点、热继触点都有明确的符号标注，接线时不容易出现错接的问题。接触器的辅助触点预留了常开常闭接口，可直接接入PLC的数字量输入模块，反馈接触器的实际吸合状态，也能用于搭建自锁、互锁的控制回路，满足不同控制逻辑的接线需求。整套组件的结构缝隙控制均匀，外壳的拼接处没有明显的毛刺与错位，长期在柜内的温热环境下运行时，外壳材料不会出现明显的形变，卡扣结构也不会因为温度循环出现松脱，能满足工业场景下长时间连续运行的可靠性要求。
