输送机多自由度可调传感器安装支架

　　在散料输送、包装线输送、自动化分拣线等连续作业的输送场景中，传感器的安装定位精度直接决定了检测信号的稳定性，传统固定式传感器支架往往只能在安装初期完成一次定位，后续产线调整、检测位偏移、被测物料规格变化时，需要重新打孔、配焊调整，不仅耽误产线调试进度，反复拆装还会破坏输送机机架的安装面精度，甚至留下焊渣、毛刺刮损输送皮带的隐患。这款多自由度可调支架正是针对这类现场痛点设计，核心解决输送场景下传感器位置微调难、角度适配差的问题。

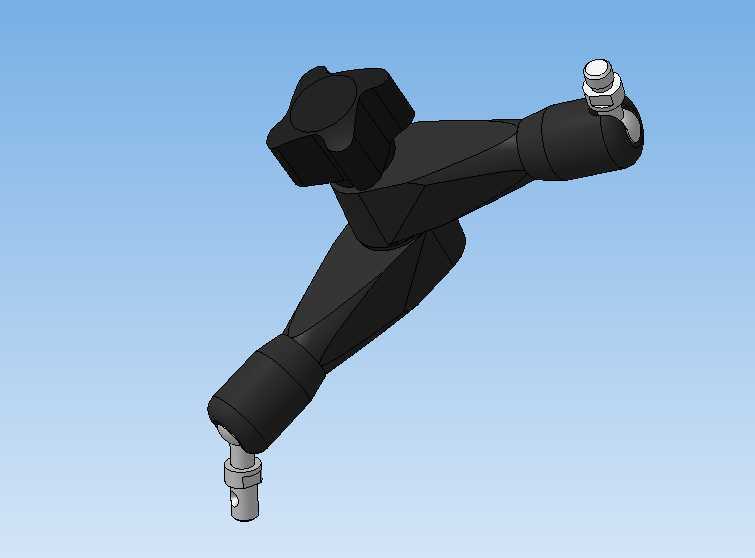

　　从结构功能来看，这款支架采用三段铰接式结构，搭配两个带锁紧旋钮的转动副，配合端部的安装杆，可实现五个方向的自由度调节：两个铰接点分别可完成水平方向的摆角调整、竖直方向的俯仰角调整，端部安装杆可绕自身轴线旋转，同时支架整体可沿安装基准面做横向、纵向的位置微调，完全覆盖输送线检测场景下传感器需要的所有调整维度。比如在皮带输送机的跑偏检测场景中，光电传感器需要精准对准皮带边缘，传统支架调整时往往差1到2度的角度就会导致检测信号丢包，这款支架松开锁紧旋钮后可以缓慢微调角度，对准后旋紧星形旋钮即可完成锁止，不需要额外的紧固件，现场调试人员徒手就能完成操作，不需要携带扳手等工具。

　　设计思路上，这款支架没有采用复杂的齿轮齿条或者蜗轮蜗杆调节结构，而是用工程上最可靠的摩擦锁紧铰接结构，铰接接触面做了滚花防滑处理，锁紧后不会因为输送设备运行时的持续振动出现松脱移位，整体结构没有易损的小零件，在粉尘较多的散料输送车间、有少量喷淋的清洗输送线上都能长期稳定工作，不会因为粉尘卡滞、水汽锈蚀导致调节功能失效。支架的主体结构采用等强度的异形截面设计，在保证整体刚性的前提下尽可能减少材料用量，避免支架过重导致安装端下垂，同时黑色的表面处理可以减少车间光线反射对光电类传感器的信号干扰。

　　安装边界方面，支架的两个端部都采用标准的圆柱安装杆，直径适配市面上绝大多数工业传感器的标准安装夹，不需要额外加工转接件；底部安装端预留的安装孔位可以直接固定在输送机的侧梁、型材机架或者设备的安装立板上，不需要对原有设备做大规模改造。支架的整体展开长度控制在常规输送线侧方安装的安全距离内，调整到最大伸展位置时也不会超出输送机的安全防护边界，不会和运行中的皮带、托盘、料箱发生运动干涉；收拢状态下结构紧凑，可以安装在空间局促的输送线转角、顶升移栽机等位置，适配不同布局的输送工位。

　　在实际使用场景中，这类支架可适配光电传感器、接近开关、色标传感器等多种检测元件，不管是检测物料到位、计数、跑偏还是定位，都能通过自由度调整找到最佳检测位置，避免因为支架刚性不足、调整不便导致的检测误判，减少输送线因为信号问题出现的卡料、误停机情况。和传统的自制角钢支架相比，这款支架的调节精度更高，锁紧后的重复定位精度可以满足高速输送线的检测要求，不需要每次调整都反复测量定位，大幅缩短产线换型、调试的时间，同时标准化的结构也方便设备维护时快速更换备件，不需要现场重新测绘加工。
