Amarok三人夹v6夹持工装结构设计

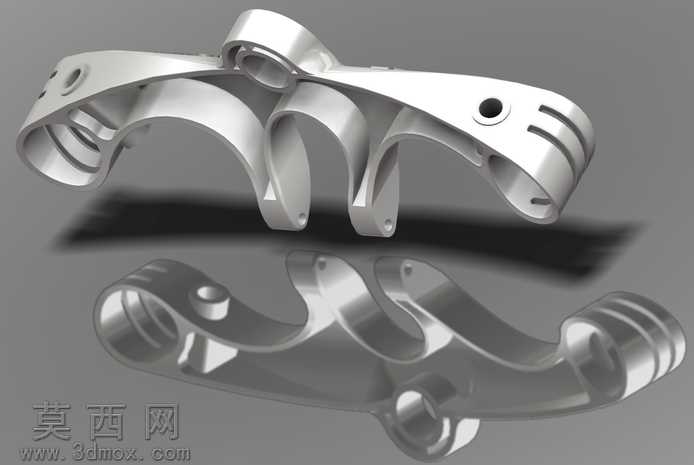

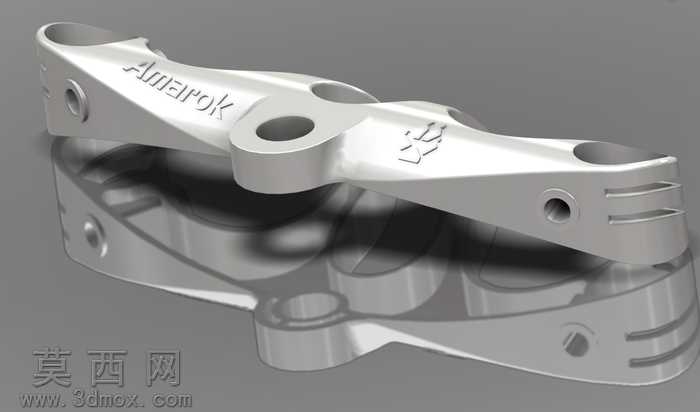

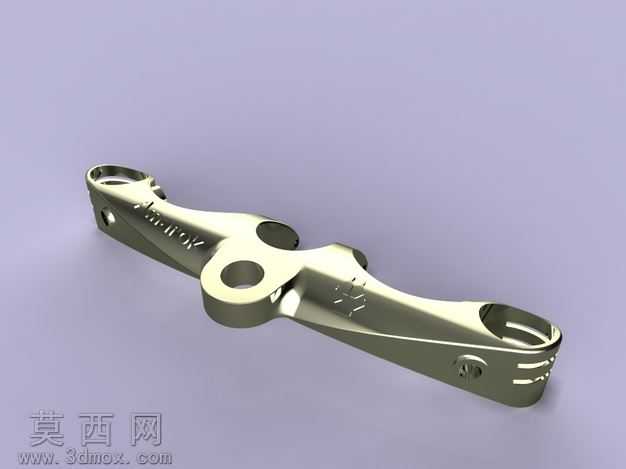

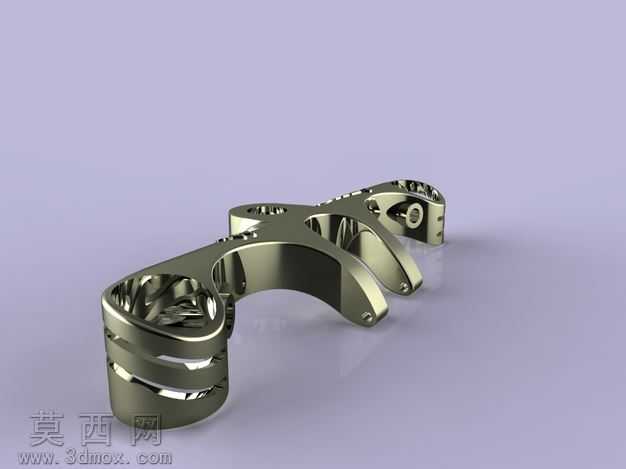

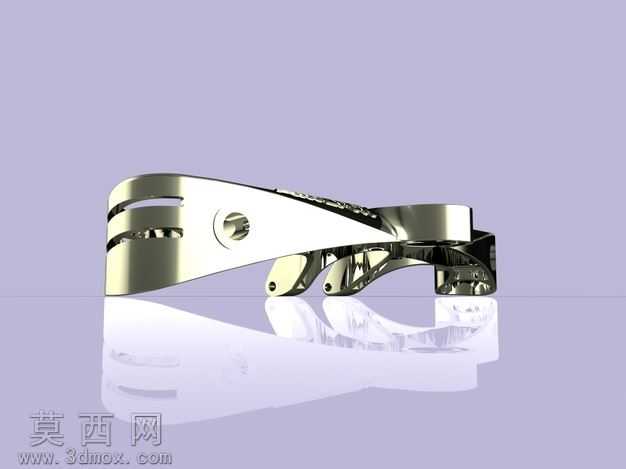

本作品为夹持类工装部件的三维设计方案，建模阶段依托参数化三维设计软件完成全流程构建，首先对夹持部件的功能需求进行拆解，明确该三人夹需要实现多点同步夹持、受力均匀传递的核心功能，从基础草图绘制开始，精准勾勒出部件的整体外轮廓与各安装孔位的定位基准，每一处圆弧过渡、孔位尺寸都经过反复校核，确保各结构之间的装配公差符合实际加工与使用要求。建模过程中采用实体建模与曲面建模结合的方式，对于主体受力臂部分，通过拉伸、切除、倒角等基础特征命令构建出基础实体结构，针对表面的浮雕标识与曲面造型部分，运用曲面放样、投影曲线等命令完成细节刻画，保证外观造型流畅自然的同时，不破坏整体结构的力学性能。材质与渲染环节，选用金属铝合金作为预设应用材质，调整材质的粗糙度、反射率参数，模拟出经过阳极氧化处理的金属哑光质感，渲染时采用三点布光方案，主光源从侧上方投射突出部件的立体轮廓，辅光源补光弱化阴影死角，环境光添加微弱的环境反射效果，让最终渲染图能够清晰展现部件的每一处结构细节，包括表面的品牌标识浮雕、各连接孔的倒角细节、夹持端的防滑槽结构都清晰可见。结构设计上，该三人夹采用一体化长臂式结构，三个夹持点位通过主体臂实现力的同步传递，各臂段的厚度经过力学仿真优化，在保证整体重量控制在535.6g的前提下，避免夹持受力时出现结构形变，连接孔位采用沉孔设计，保证装配后连接件不会突出部件表面，夹持端设计有横向防滑槽，提升夹持作业时的摩擦力，避免工件滑脱。整体设计思路围绕轻量化与高夹持稳定性展开，摒弃多余的冗余结构，让力的传递路径更短更直接，曲面部分的流畅过渡不仅提升了外观质感，也减少了应力集中的风险，让部件在长期反复夹持作业中拥有更长的使用寿命，各结构细节的处理兼顾了实际加工的工艺可行性，不存在无法落地加工的异形结构，能够直接对接数控加工流程完成实物制作。
