紧凑型大负载微型带式输送结构设计

　　这款微型带式输送结构，核心面向小空间内的轻载物料连续传输场景设计，在3C电子零部件分拣、小型包装件工位流转、精密零件工序间传递这类对安装空间有严格限制的产线环节适配性极强。区别于常规大跨度带式输送设备，该结构将整体安装边界控制在极小的占地范围内，机身主体采用标准工业铝型材拼接作为承载框架，无需额外焊接加工，机架两侧的型材槽道可直接搭配T型螺栓安装各类侧边挡条、光电传感器支架、物料导向件，现场改造调整时不需要对主体结构做二次打孔破坏，适配多类小批量柔性产线的快速搭建需求。

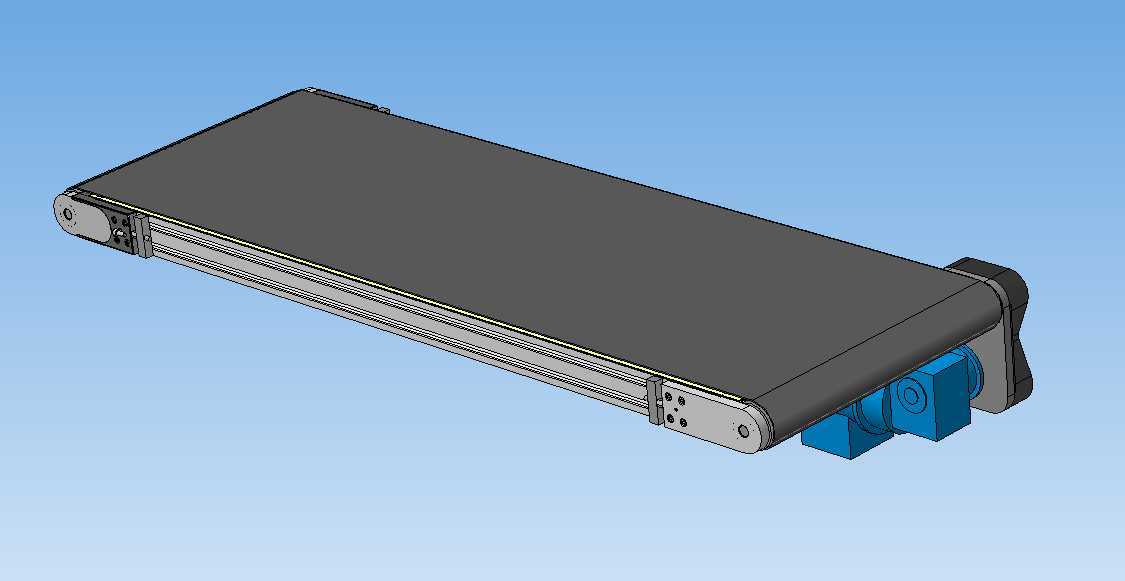

　　从功能实现逻辑来看，该结构将动力驱动单元集成在机身一端的侧下方，没有采用传统的轴装式减速电机直连滚筒的布局，而是通过侧装法兰将驱动单元固定在机架端部的安装板上，既压缩了设备整体的宽度方向尺寸，也避免了驱动部件突出机身过多带来的现场干涉问题，同时驱动端的安装板预留了长条形调节孔，可通过调整驱动单元的固定位置实现传动带的张紧度微调，日常维护时不需要拆解机身主体结构即可完成张紧作业。机身两端的传动滚筒采用端轴内嵌式安装，滚筒主体做了微中高处理，能有效避免平皮带在高速运行过程中出现跑偏问题，端部的轴承座直接嵌入铝型材端部的加工槽内，配合端部的张紧螺栓可实现滚筒轴线的平行度微调，进一步降低皮带跑偏的概率。

　　考虑到微型输送场景下的物料承载需求，该结构的皮带支撑面没有采用传统的密集托辊组设计，而是在上下层皮带之间铺设了光滑的高分子耐磨衬板，既降低了整体结构的自重，也避免了小尺寸物料卡在托辊间隙的问题，衬板通过沉头螺钉固定在铝型材框架的中间横梁上，磨损后可快速拆卸更换，衬板表面做了低摩擦系数处理，能有效降低皮带运行过程中的摩擦阻力，减少驱动端的动力损耗。机身的从动端同样设计了张紧调节结构，通过端部的调节螺栓拉动从动滚筒的轴承座沿机架长度方向移动，可实现皮带初始安装时的张紧度调整，调节行程控制在合理范围内，既满足皮带张紧的行程需求，也不会因调节量过大导致皮带过度拉伸损伤。

　　在安装边界层面，该结构的整体高度控制在较低范围，机身底部预留了标准的脚轮安装孔和支撑脚杯安装位，既可以搭配脚轮做成可移动的临时输送工位，也可以搭配脚杯固定在产线的指定位置，设备进料端和出料端的端面做了平齐处理，可直接与其他同高度的微型输送设备、加工工位出料口实现无缝对接，不需要额外设计过渡连接板。机身侧边的铝型材槽道全程贯通，可根据实际使用需求在任意位置安装挡边、料斗、扫码枪支架等附属配件，适配不同尺寸、不同类型物料的输送需求，针对小尺寸的精密零件，还可在槽道内安装透明亚克力护罩，避免输送过程中物料掉落或外界粉尘污染零件表面。

　　从结构设计的合理性角度看，该结构所有的受力部件都做了对应的强度校核，铝型材框架的截面选型兼顾了刚性和轻量化需求，在额定负载下机架的最大挠度控制在允许范围内，不会因长期负载出现框架变形导致皮带跑偏的问题。驱动端的传动部件做了对应的防护设计，旋转部位没有外露的尖锐结构，避免现场操作人员误触发生安全隐患，所有的固定螺栓都采用了标准内六角圆柱头螺栓，日常拆装维护只需要常规内六角扳手即可完成，不需要特殊的专用工具。皮带的选型适配常规的PVC平皮带，用户可根据输送物料的特性更换不同表面纹理、不同厚度的皮带，比如输送易滑的物料可更换花纹带，输送防静电要求的电子零件可更换防静电皮带，主体结构不需要做任何改动即可适配。

　　实际应用中，这类微型带式输送结构常被用在自动化设备的进出料接驳环节，比如小型注塑机的成品出料输送、螺丝拧紧设备的工件上下料传递、检测设备的物料进料传输，相比大型输送设备，它的运行噪音更低，动力消耗更小，安装调试的周期更短，尤其适合在桌面型自动化工作站内部作为物料传递的载体，可直接固定在工作站的铝型材台架内部，不会占用过多的工作站内部空间。结构设计时充分考虑了三维建模时的装配便利性，所有零件都做了对应的装配约束参考，建模过程中预留了合理的装配间隙，不会出现虚拟装配时的干涉问题，同时所有的标准件都采用了通用规格，用户在做二次设计时可直接调用对应的标准件模型，不需要重新绘制标准件模型，能有效缩短结构设计的周期。
